技術資料減速機蝸輪減速機選擇
如果您想查看選擇程序和註意事項，請轉到以下步驟。
如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。
如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。
選擇程序
首先在流程圖中指定選擇表。
對於不符合EWJ、EW、SWJ、SW系列的選擇表1、2的運行條件“選擇表3 ”以及TD系列，請按照以下步驟進行選擇。
選擇所需的條件包括負載扭矩或傳動kW,輸入轉速，減速比，負載性質，使用時間，啟動和停止頻率等。
1. 確定修正係數
選型表 3 中所列的所有傳動能力表均以使用係數為基礎(Sf) 為 1.0。使用係數二者中較大值作為修正係數。負載特性請參考按機型劃分的負載分類表。如果找不到所需機型，請選擇類似機型或諮詢我們。
表1：使用係數表（Sf）
| 負載性質 | 使用時間 (每天) | ||
|---|---|---|---|
| 2 | 10 | 24 | |
| U:均勻載荷 | 1.00 (1.25) |
1.00 (1.25) |
1.25 (1.50) |
| M:稍微有衝擊的負荷 | 1.00 (1.25) |
1.25 (1.50) |
1.50 (1.75) |
| H:伴隨大衝擊的負荷 | 1.25 (1.50) |
1.50 (1.75) |
1.75 (2.00) |
註:
- 1)如果每小時啟動10次或更多，請使用 () 中的數字。
- 2) 以上使用係數表格僅為一般指南。請在決定時考慮使用條件。
表2.額定熱係數 (EWJ、EW、SWJ、SW系列)
| 輸入轉速 r/min |
尺寸 | 減速比 運行時間 |
額定熱係數 |
|---|---|---|---|
| 1750, 1450 | EWJ25 ～ 70 SWJ25 ～ 42 |
1/10~1/60 連續運行 1小時以上 |
1.3 |
| SWJ50 ～ 70 | 1.15 | ||
| 1750, 1450 | EW80 ～ 200 SW80 ～ 200 |
1/10~1/60 連續運行 2小時以上 |
1.5 |
| 1150, 950 | EW80 ～ 200 SW80 ～ 200 |
1.15 | |
| 其他情況 | 1.0 | ||
2. 確定補正Kw和扭力（τ）。
使用公式 1 決定補正Kw或修正後的扭力。
補正Kw = 負載功率（kW）×修正係數（公式 1）
校正扭力 = 負載扭力 ×修正係數…（公式 1）
3.減速比的確定
4.尺寸、型號的決定
請從傳動能力表中選擇滿足補正Kw或修正後的扭矩的尺寸和型號。
當輸入轉速為 100 r/min或更低時，請在傳動能力表中選擇 100 r/min時的輸出扭力。
另外，對於TD系列，請根據選定的尺寸確認以下項目。
[等效熱容的確認:TD系列]
根據您將使用的環境溫度和溫度修正係數表（表 3），確定溫度修正係數（f1），計算等效熱容量，並使用公式 2 檢查它是否在每個產品頁面上的傳動能力表中列出的容量範圍內。
等效熱容=負荷kW (或扭矩) ×f1 ...... (式2)
表 3. 溫度修正係數表 (f1) (TD 系列)
| 環境溫度 | 溫度修正係數 |
|---|---|
| 30°C以下 | 1.0 |
| 40°C以下 | 1.3 |
| 50°C以下 | 1.5 |
5.檢查軸荷
請參照式3確認發生在軸上的徑向負荷是否在各系列容許的徑向負荷以內。
容許徑向負荷 (N{kgf}) ≥ T×f×Lf R ... (式3)
- T:修正扭矩 (N・m{kgf・m})
- f:O.H.L.係數 (下表)
- Lf:作用位置係數 (下表)
- R：鏈輪、皮帶輪等的節距圓半徑（m）
O.H.L.因數 (f)
| 鏈條 | 1.00 |
|---|---|
| 齒輪 帶齒皮帶 |
1.25 |
| V帶 強力附齒皮帶 |
1.5 |

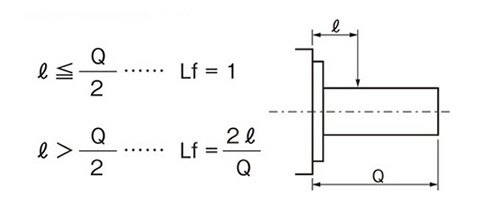

輸出軸實心類型
作用位置因數 (Lf)

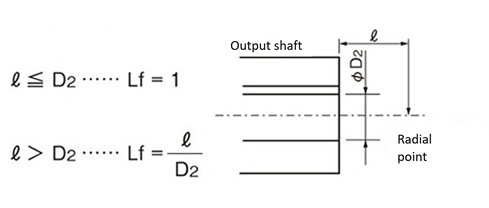

輸出軸空心類型
作用位置因數 (Lf)
軸向負荷的確認
輸出軸產生軸向負荷時，請確認負荷是否在各系列容許的軸向負荷以內。
徑向負荷和軸向負荷同時發生時，請與本公司聯係。
關於交變載荷
在頻繁施加交變載荷的應用中，例如分度驅動裝置，減速機中的反沖或緊固部件中的背隙可能會導致意想不到的問題。
如果您正在考慮這些用途，請在選定規格確認書中註明使用條件，並與本公司聯係。
6.必要輸入kW的計算
必要輸入kW= 額定輸入kW×負荷扭矩 額定輸出扭矩 ×Sf
