減速機減速機技術資料

空心軸型無鍵規格

HMTK型準雙曲面齒輪減速頭

專用的空心軸帶有動力鎖，可實現無鍵緊固，進一步增強了空心軸的功能。

可簡化安裝、拆卸作業，減少機械裝置的零件數量，節省空間。

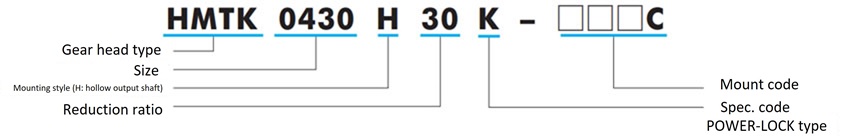

形番表示例

特性

  • ·不需要對從動軸進行鍵槽加工，可減少零件數量和安裝工時。
  • ·由於沒有鍵，因此不需要相位匹配，減速機的安裝和拆卸操作變得容易。
  • ·因為是堅固的摩擦連接，所以不需要防脫、防松對策，與從動軸沒有背隙。
  • -另有特殊軸端蓋可供選擇（適用於 0.2 至 0.4kW、0.75kW-1/5 至 1/50 的準戟齒輪減速機）。

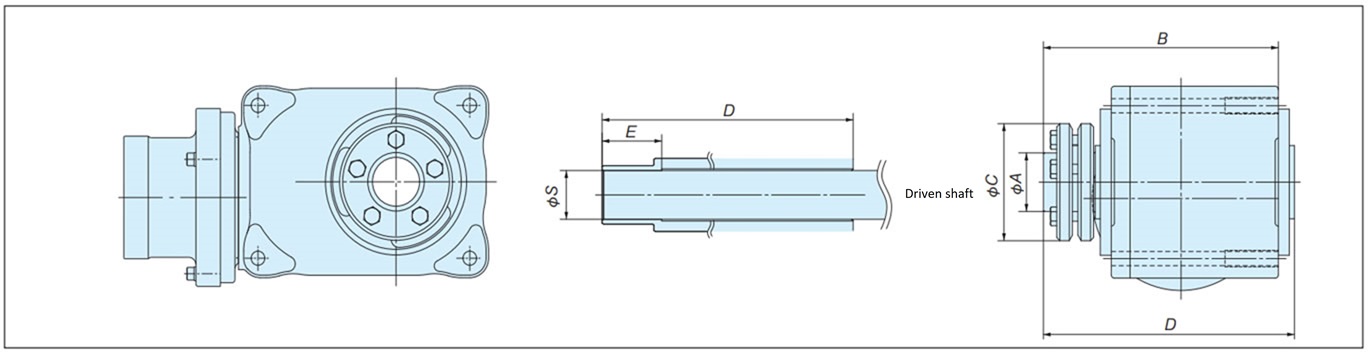

準雙曲面齒輪減速頭規格

準雙曲面齒輪減速頭規格
單位:mm
尺寸 減速比 ΦS ΦA ΦC E D B 動力鎖型號 螺栓尺寸 擰緊扭矩MA
N・m{kgf・m}
HMTK02 1/5 ～ 1/60 20 30 60 31 122.5 118 PL030X060SL M5×18 4.9 {0.15}
1/80 ～ 1/200 30 36 72 38 160 150 PL036X072SL M6×20 11.8 {1.2}
HMTK04 1/5 ～ 1/50
1/60 ～ 1/200 35 44 80 44 188 178 PL044X080SL M6×20 11.8 {1.2}
HMTK075 1/5 ～ 1/50
1/60 ～ 1/200 45 55 100 45 210 200 PL055X100SL M6×25 11.8 {1.2}
HMTK15 1/5 ～ 1/80
  • 註）與戟齒輪減速機空心軸連接的從動軸的尺寸公差應為ΦS h6，成品長度應大於等於E尺寸，表面粗糙度應小於等於12S。從動軸的成品表面應位於E尺寸位置。
  • 註)0.2~0.4kW和0.75kW的1/5至1/50還提供專用的軸端蓋。
