本節介紹齒輪減速電機、戟齒輪減速機和Croise減速電機的一般操作方法。

詳情請參閱產品附帶的使用說明書。

安裝

1.安裝方向

  • ・齒輪減速電機、戟齒輪減速機、迷你係列

    安裝方向沒有限制。水平、垂直、傾斜方向均可安裝。

  • -Croise減速電機
    • CSMA·CSMR系列

      13 至 28 號減速機框架的安裝方向沒有限制。它們可以以任何方向安裝，水平、垂直或傾斜安裝。
      32 至 50 尺寸的減速機接頭標準安裝方向為水平。如果您需要不同的安裝方向，請在訂購時註明。

    • HCMA·HCMR系列

      標準為水平安裝。其他安裝方向時，請在安排時說明。

安裝

1.腳安裝型

  • ·請使用受運轉振動影響小的堅固且平面度好的安裝臺，清除安裝面的灰塵、異物後，用4個螺栓牢固固定。
  • - 使用聯軸器連接時，請務必確保軸正確居中。軸的偏心會縮短軸承、齒輪和軸的使用壽命，也會導致噪音和振動。
  • ·請正確對鏈子和傳動帶進行對中，調整張力，避免輸出軸承受規定值以上的負荷。
  • - 連接時，請注意不要用力敲擊輸出軸、聯軸器、皮帶輪或鏈輪，因為這可能會損壞輸出軸軸承。

2.法蘭安裝型

  • ·法蘭安裝型應使用受運轉振動影響小的堅固且平面度好的產品，清除安裝面的灰塵、異物後，請用4根螺栓牢固固定。
  • - 使用聯軸器連接時，請務必確保軸正確居中。軸的偏心會縮短軸承、齒輪和軸的使用壽命，也會導致噪音和振動。
  • ·請正確對鏈子和傳動帶進行對中，調整張力，避免輸出軸承受規定值以上的負荷。
  • - 連接時，請注意不要用力敲擊輸出軸、聯軸器、皮帶輪或鏈輪，因為這可能會損壞輸出軸軸承。

3.面安裝型

  • ·安裝在機器主體上時，請使用外殼的水龍頭。
  • - 使用聯軸器連接時，請務必確保軸正確居中。軸的偏心會縮短軸承、齒輪和軸的使用壽命，也會導致噪音和振動。
  • ·請正確對鏈子和傳動帶進行對中，調整張力，避免輸出軸承受規定值以上的負荷。
  • - 連接時，請注意不要用力敲擊輸出軸、聯軸器、皮帶輪或鏈輪，因為這可能會損壞輸出軸軸承。

4.空心軸形

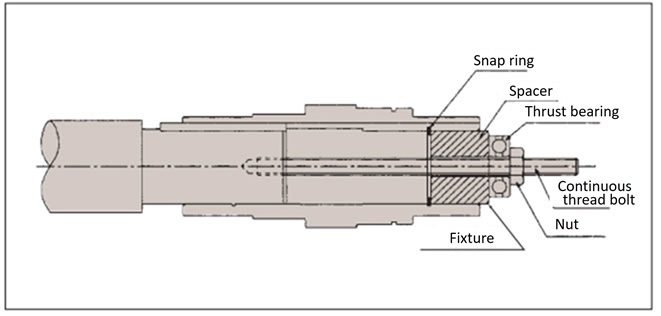

4-1.從動軸上的安裝

  • ·中空軸內徑公差由JISH8制造。從動軸的光潔度在通常情況下為h7,在衝擊或徑向負荷較大時，請將配合稍微擰緊到js6或k6左右。
  • ·安裝在從動軸上時，請在從動軸表面及中空輸出軸內徑塗佈二硫化鉬潤滑脂後插入。
  • ·如右記所示制作夾具後使用，即可順利插入。
被動軸への取付

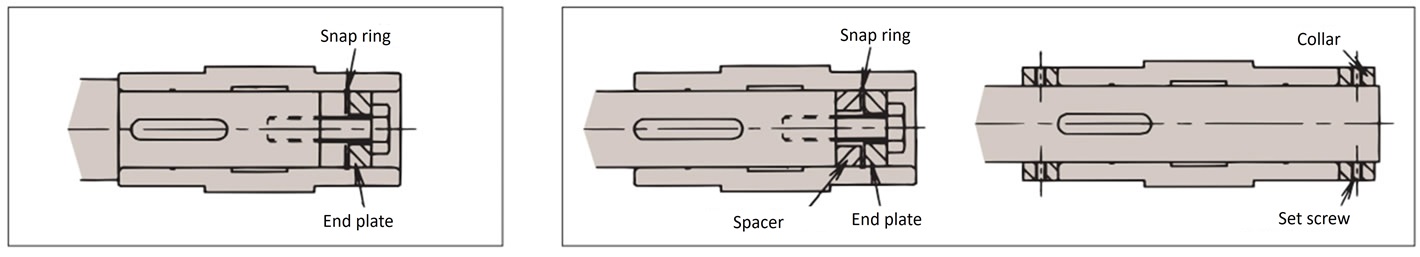

4-2.固定在從動軸上

A.從動軸有臺階時

如下圖所示制作端板，固定中空輸出軸和從動軸。

B.從動軸沒有臺階時的例子

有兩種固定方法:。

被動軸への固定

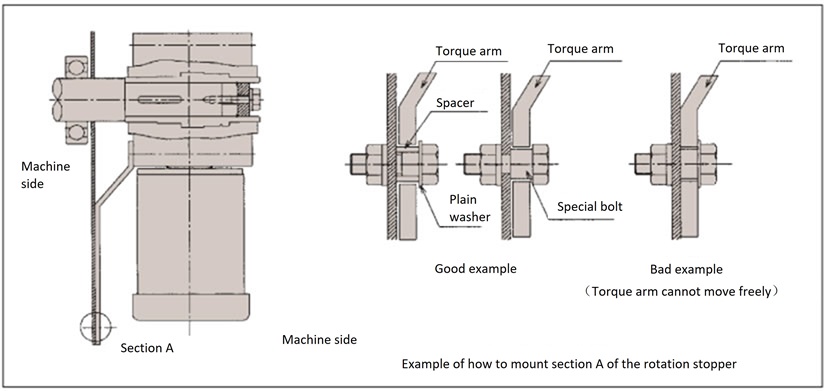

4-3.扭力臂止轉

・使用內六角螺栓將扭力臂連接到準雙曲面戟齒輪減速機的驅動機側。

扭力臂的防旋轉部分必須在戟齒輪減速機和從動軸之間留有一定的活動空間，絕對不能用防旋轉螺栓固定扭力臂。活動空間不足會導致減速機內部軸承損壞。

起動頻率較高及正反反復運行時等，在扭矩臂與防轉螺栓 (或墊片) 之間安裝橡膠套筒可緩和衝擊。

トルクアームの回り止め

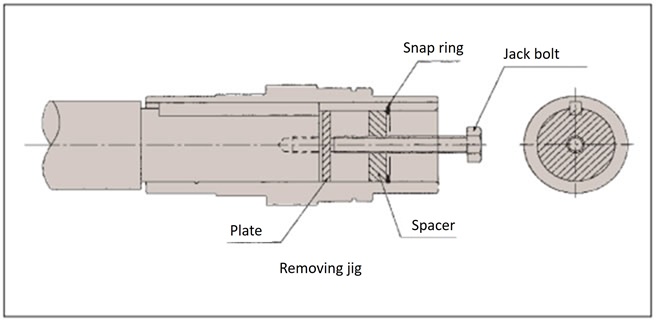

4-4.從動軸移除

  • ·從空心輸出軸中拔出從動軸，以避免在外殼和空心輸出軸之間施加額外的力。
  • ·制作右記的夾具使用的話，可以順利地取下來。
トルクアームの回り止め

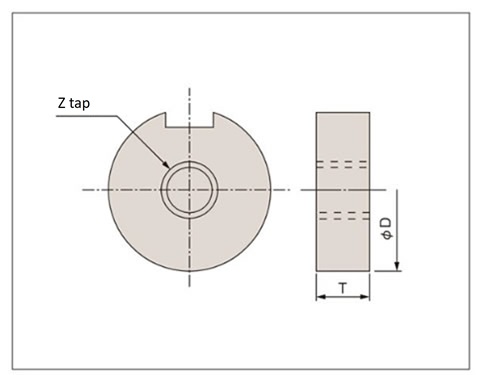

鋼板推薦尺寸 (HMMT·HMTA·HMTR·Close)

對象商品
(代表框號)		 輸出空心軸孔徑 鏈片 止動環尺寸
ΦD T Z
HMMT40 Φ18 17.5 8 M8 C18
HMTA-20框架 Φ20 19.5 6 M8 C20
HMMT60・90 Φ22 21.5 8 M8 C22
CSMA-16框架 Φ25 24.5 9 M10 C25
HMTA-30邊框
CSMA-22邊框		 Φ30 29.5 9 M12 C30
HMTA-35框架 Φ35 34.5 12 M12 C35
CSMA-28框架 Φ40 39.6 12 M12 C40
HMTA-45框架 Φ45 44.5 15 M16 C45
CSMA-32框架 Φ50 49.5 12 M16 C50
HMTA-55框架 Φ55 54.5 18 M18 C55
CSMA-40框架 Φ70 69.5 14 M24 C70
