技術資料減速機DC無刷馬達處理

本節介紹DC無刷馬達戟齒輪減速機驅動器的一般操作方法。

詳情請參閱產品附帶的使用說明書。

安裝

1.安裝方向

  • ·安裝方向沒有限制。水平、垂直、傾斜方向均可安裝。

安裝

1.面安裝型

  • ·安裝在機器主體上時，請使用外殼的水龍頭。
  • - 使用聯軸器連接時，請務必確保軸正確居中。軸的偏心會縮短軸承、齒輪和軸的使用壽命，也會導致噪音和振動。
  • ·請正確對鏈子和傳動帶進行對中，調整張力，避免輸出軸承受規定值以上的負荷。
  • - 連接時，請注意不要用力敲擊輸出軸、聯軸器、皮帶輪或鏈輪，因為這可能會損壞輸出軸軸承。

2.空心軸形

2-1.從動軸上的安裝

  • ·中空軸內徑公差由JISH8制造。從動軸的光潔度，通常情況下為h7,衝擊或徑向負荷較大時，請將配合稍微加強到js6或k6左右。
  • ·安裝在從動軸上時，請在從動軸表面及中空輸出軸內徑塗佈二硫化鉬潤滑脂後插入。
  • ·如右記所示制作夾具後使用，即可順利插入。
被動軸への取付

2-2.固定在從動軸上

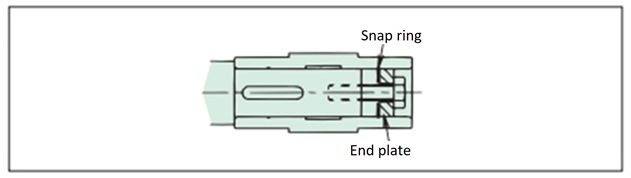

A.從動軸有臺階時

如下圖所示制作端板，固定中空輸出軸和從動軸。

被動軸に段差がある場合

B.從動軸沒有臺階時的例子

有兩種固定方法:。

被動軸に段差が無い場合の例

2-3.扭力臂止轉

使用內六角螺栓將扭力臂連接到DC無刷馬達戟齒輪減速機的驅動側。

在扭力臂的防旋轉部分，應允許DC無刷馬達戟齒輪減速機與驅動軸之間有一定的活動自由度，且切勿使用防旋轉螺栓固定扭力臂。

缺乏自由度會導致減速機內部軸承損壞。如果啟動頻率高或重複正反轉操作，在扭力臂和防旋轉螺栓（或墊片）之間安裝橡膠套筒可以減少衝擊。

トルクアームの回り止め

2-4.從動軸移除

  • ·從空心輸出軸中拔出從動軸，以避免在外殼和空心輸出軸之間施加額外的力。
  • ·制作右記的夾具使用的話，可以順利地取下來。
被動軸からの取外
