技術資料減速機傘齒輪箱選型
MD齒輪箱選型範例
選擇示例1
一般選擇
使用佈局
操作條件
- · 一台通用電機（15kW x 4P x 60Hz）透過聯軸器直接連接到電機，並從側軸輸入。
- ·十字軸一側安裝了P.C.D.100mm的鏈輪。
- ·負荷傳動kW為10kW。
- ·在稍微帶有衝擊的負荷下，使用時間為10小時/天。起動停止12次/小時的間歇運行。
- ·速比為1:1。
使用氛圍
- ·室內，通常溫度30°C (無塵)
選項
- ·無特別說明 (標準品對應)
（1）確定使用係數
根據表 1，在運轉條件下（負載有一定的衝擊，每天 10 小時，每小時啟動/停止 12 次），使用係數為 1.50。
（2）確定補正Kw
補正Kw = 10kW（負載傳輸功率 kW）× 1.50（使用係數）= 15kW 因此，補正Kw為 15kW。
(3)確定大小
從傳動能力表中選擇滿足補正Kw = 15kW 和輸入轉速 1750 r/min的規格為 ED6M。
(4)檢查徑向載荷
(徑向負荷施加於十字軸中央)
通過鏈條傳動，根據表2得O.H.L係數f=1.0、徑向負荷施加於軸中央時作用位置係數Lf=1。
根據徑向負荷的確認公式及使用條件，
ED6M 橫軸允許的徑向負荷為 2303N > 1637N，因此可以在允許值範圍內使用。
(5)確定型號
根據使用佈局的軸配置、旋轉關係、安裝形式決定型號。
可以選擇ED6M-1-R-Y。※請確認旋轉方向。
選擇實例2
線軸傳動

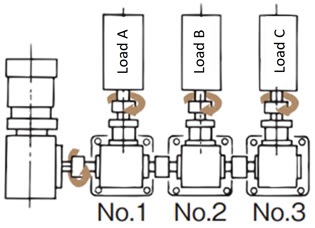

使用佈局
操作條件
- ·負荷A·B·C均為245N·m的均勻負荷，使用時間為8小時/日
- - 輸入轉速為 300 r/min，所有減速比均為 1:1。
使用氛圍
- ·室內，通常溫度30°C (無塵)
選項
- ·無特別要求 (標準品可對應)
（1）確定使用係數
從表 1 可以看出，在運轉條件下（均勻負荷，每天 8 小時），使用係數= 1.0。
（2）各MD齒輪箱的選擇
1. 1號MD齒輪箱
- ·齒輪僅運行負荷A。→需要245N·m×1.0=245N·m以上的傳動能力。
- ·十字軸驅動負荷A、B、C。→ (245N・m+245N・m+245N・m) ×1.0=需要735N・m以上的十字軸扭矩。
因此，根據傳動能力表（請參閱產品頁面）和橫軸允許扭力選擇 ED10M。
[ED10M 傳動能力 513N・m > 245N・m，十字軸允許扭力 891N・m > 735N・m]
2. 2號MD齒輪箱
- ·齒輪只運行負荷B。→需要245N·m×1.0=245N·m以上的傳動能力。
- ·十字軸驅動負荷B、C。→需要 (245N・m+245N・m) ×1.0=490N・m以上的十字軸扭矩。
因此，根據傳動能力表（請參閱產品頁面）和橫軸允許扭力選擇 ED8M。
[ED8M 傳動能力 331N・m > 245N・m，十字軸允許扭力 627N・m > 490N・m]
3. MD齒輪箱3 號
- ·齒輪、十字軸均只運行負荷C。→需要245N·m×1.0=245N·m以上的傳動能力、十字軸扭矩。
因此，根據傳動能力表（請參閱產品頁面）和橫軸允許扭力選擇 ED8M。
[ED8M 傳動能力 331N・m > 245N・m，十字軸允許扭力 627N・m > 245N・m]
(3)確定格式
根據使用佈局的軸配置、旋轉關係、安裝形式決定型號。
可選擇No.1 ED10M-1-LR-O-Y
No.2 ED8M-1-LR-O-Y
No.3 ED8M-1-R-O-Y。
※請確認旋轉方向。
