技術資料頂板鏈條選擇
帶蓋罩鏈條設計文檔
運行導軌基礎知識

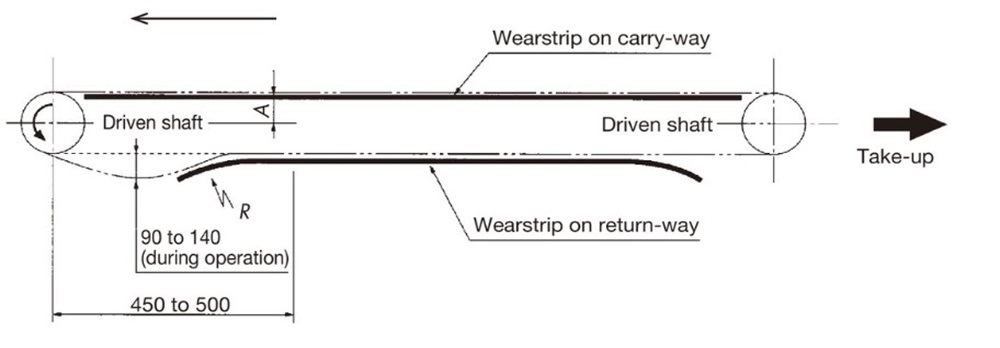

輸送是在鏈條的張緊側進行的，鬆弛側由末端略微彎曲的運行導軌支撐，以防止鏈條振動和輸送機脈動。
鏈條松弛
驅動鏈輪的下側應有90~140個松弛 (運行中) 。
運行導軌高度
A = 鏈輪節距圓直徑 - 滾子直徑 2
運行導軌末端的彎曲
運行導軌的半徑必須大於鏈條的後彎半徑 R（見下表）。
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
|---|---|---|---|---|---|---|
| 後彎半徑R mm | 280 | 380 | 480 | 560 | 740 | 880 |
鏈導向
- ·傳送側...請務必用鏈條的滾子接收。用塑料套接的話，塑料套會早期磨損。
- 返回側…請確保收到完整的塑膠蓋。
[傳送側]
導軌寬度 (W) :
一般為鏈輪齒寬。

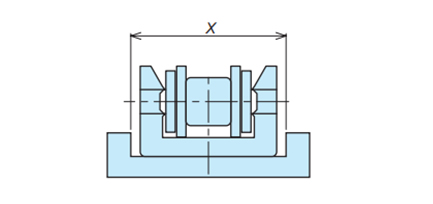

[返回側]
返回側寬度（X）：
鏈條寬度（L）+ 2-3mm
