技術資料頂板鏈條選擇
如果您想查看選擇程序和註意事項，請轉到以下步驟。
如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。
如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。
選擇附蓋罩鏈條
1-1.確定鏈大小
1-1-1.檢查允許負載
檢查每個鏈節上的負載是否在表1中允許的負載範圍內。
1-1-2.計算作用在鏈上的張力
- F =作用在鏈上的最大張力kN{kgf}
- m1 =搬運物質量（kg/m）
- m2 =近似鏈質量 (kg/m)

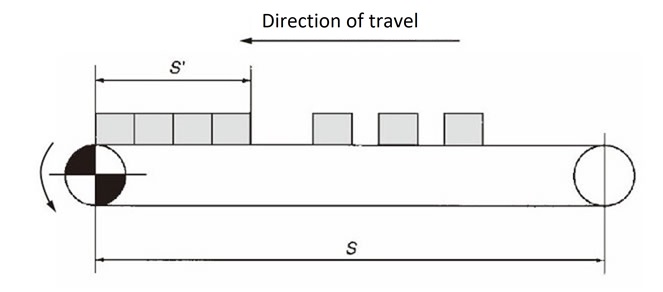

- S =輸送距離 (鏈輪中心距離) (m)
- S' = 滑落堆積的搬運物的長度（m）
- μ1 =鏈條與導軌的摩擦係數 [傳送側] (參照表2)
- μ2 = 鏈條與導軌之間的摩擦係數 [返回側]（見表 3）
- μ3 =搬運物與鏈條之間的摩擦係數（見表 4）
- P =功率要求 (kW)
- V =鏈速度 (m/min)
- K =速度係數 (參照表5)
- η註) =驅動部的傳動機械效率
- G =重力加速度9.80665m/s 2
註)傳動機械效率請確認使用的驅動裝置。
表2.鏈條與導軌的滾動摩擦係數 (μ1)
| 無潤滑 | 有潤滑 |
|---|---|
| 0.21 | 0.14 |
表4.搬運物與鏈條（塑膠蓋）之間的動態摩擦係數（μ3）
| 搬運物的材質 | 樹脂套材質 |
|---|---|
| 標準規格 導電規格 |
|
| 鋼罐 鋁罐 |
0.25 |
| 紙袋 | 0.3 |
| 玻璃瓶 | 0.22 |
| 塑料容器 | 0.25 |
| 工業產品 (金屬制) | 0.25 |
註)無潤滑時
表1.附蓋罩鏈條的容許負荷
| 規格 | 允許負載kN{kgf}/1鏈節 | |||||
|---|---|---|---|---|---|---|
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
| 普通規格 NP 規格 Lambda規格 |
0.03 {3} |
0.05 {5} |
0.07 {7} |
0.10 {10} |
0.15 {15} |
0.25 {25} |
| SS規格 | 0.03 {3} |
0.05 {5} |
0.06 {6} |
0.09 {9} |
0.15 {15} |
0.25 {25} |
表3.鏈條 (塑料罩) 與導軌的摩擦係數 (μ2)
| 樹脂套材質 | 導軌材質 | |
|---|---|---|
| 不鏽鋼 | 超高分子量 聚乙烯 |
|
| 標準規格 導電規格 |
0.25 | 0.25 |
註)無潤滑時
表5.速度係數 (K)
| 鏈速度m/min | 速度因數K |
|---|---|
| 15以下 | 1 |
| 15 ～ 30 | 1.2 |
| 30 ～ 50 | 1.4 |
| 50 ～ 60 | 1.6 |
公式
·SI單位 (kN)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000
·重力單位 (kgf)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3[確認是否可以使用]
作用在鏈條上的最大張力 (F) 乘以表5速度係數 (K)，確認是否滿足下式。
使用一條時
F × K ≦最大容許張力
二條使用時
0.6F × K ≦最大容許張力
1-2.動力需求計算
·SI單位 (kN)
P = F・V 60 × η
·重力單位 (kgf)
P = F・V 6120 × η
