技術資料頂板鏈條處理

4-2.鏈輪、軸、軸承單元的選擇

從下表 10 至 24 中的「軸能力曲線圖」和「軸規格和常用軸承單元」(請參閱產品頁面)中選擇符合您運作條件的軸、軸承和鏈輪。

注意:每米鏈條寬度所施加的張力 F' 受所用軸承(軸承內徑)的限制。

每米鏈寬施加的張力 F' 與軸承單元支撐跨距的關係

1) 對於40、50和604角軸,軸承支承跨度Y與鏈寬度X之間的關係為:
請以“Y=X+150 (mm) ”為標準。

註)工作溫度範圍:-20~80°C

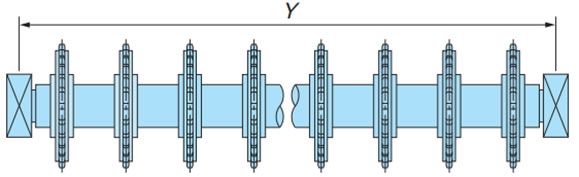

チェーン幅1m当たりの作用張力F'とベアリングユニット支持スパンの関係

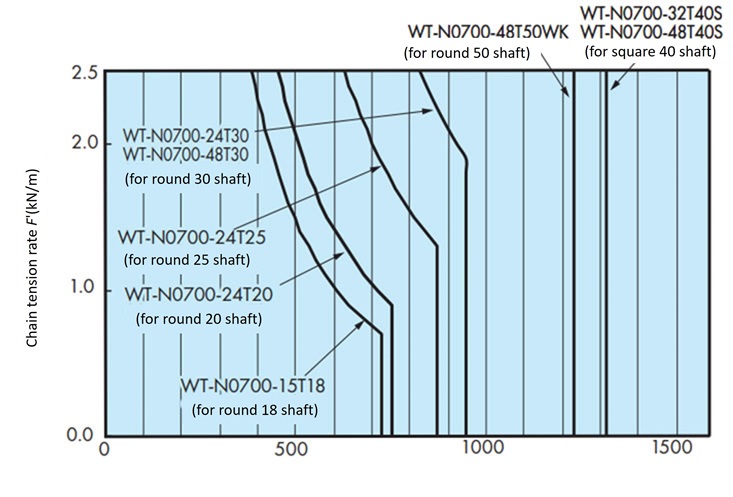

表10. WT0405-W型/軸心能力曲線圖

シャフトの能力線図

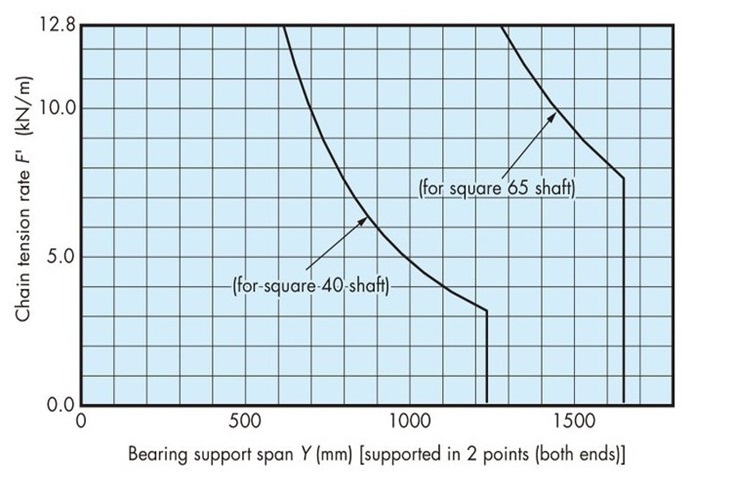

表11. WT0705-W型/軸心能力曲線圖

シャフトの能力線図

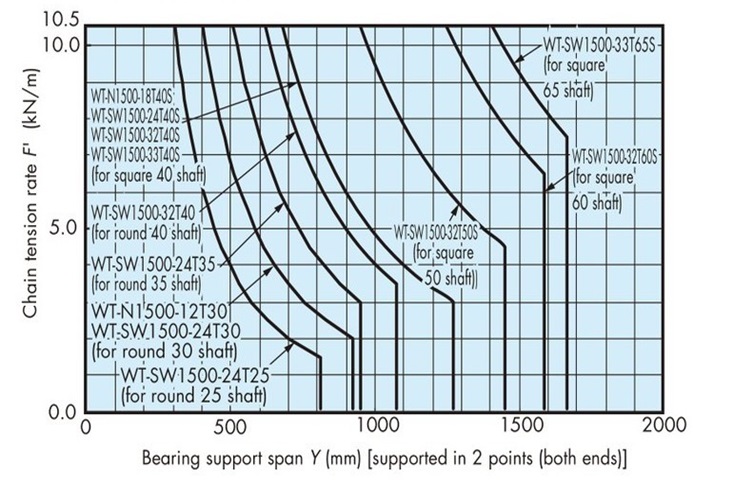

表12. BT5、WT1500、WT151 0、3000系列/軸能力曲線圖

シャフトの能力線図

表13. BT6和BT8型/軸能力曲線圖

シャフトの能力線図

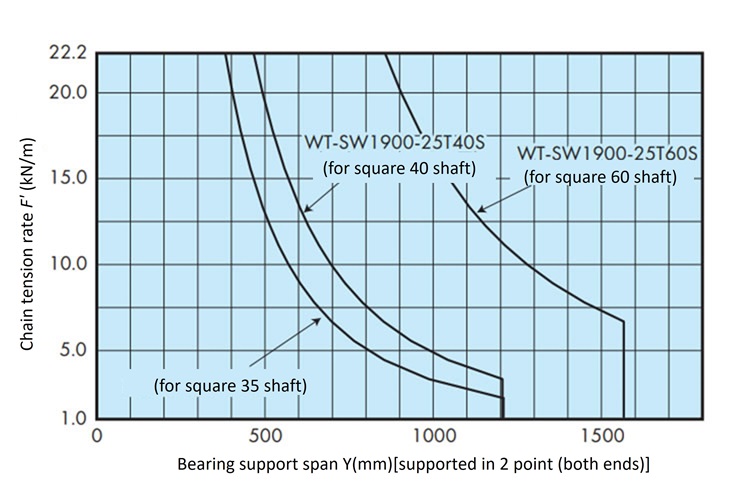

表14. WT1907-K型/軸心能力曲線圖

シャフトの能力線図

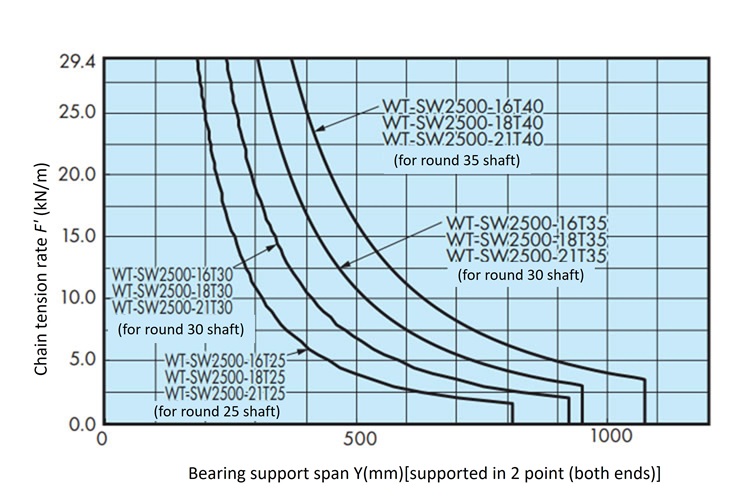

表15. WT2500系列/軸心能力曲線圖

シャフトの能力線図

表16. WT2250、WT2510、WT2520、BTC8S/軸心能力曲線圖

シャフトの能力線図
  • (1) WT-SW2250-16T30
    WT-SW2510-18T30
    (圓形30軸用)
  • (2) WT-SW2250-16T40
    WT-SW2510-18T40
    WT-N2520-18T40
    (圓形40軸用)
  • (3) WT-N2520-18T38S
    (方形38.1軸用)
  • (4) WT-N2520-18T40S
    WT-SW2250-16T40S
    WT-SW2510-18T40S
    (方形40軸用)
  • (5) WT-N2520-18T51S
    (方形50.8軸用)
  • (6) WT-N2520-18T60S
    (方形60軸用)
  • (7) WT-N2520-22T90S
    (方形90軸用)

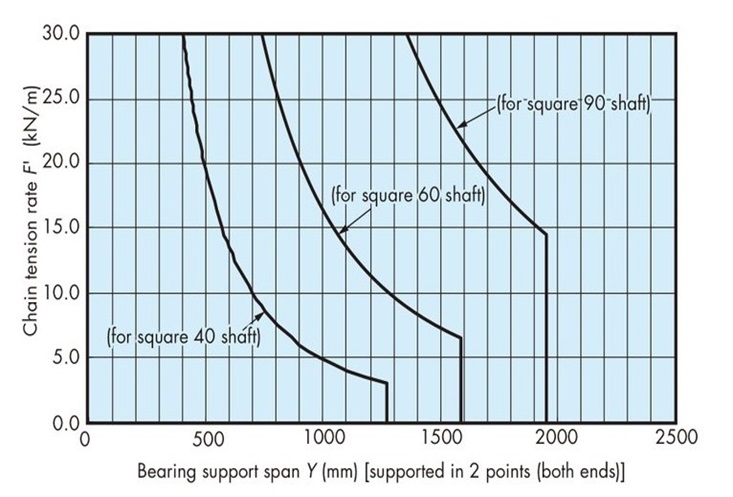

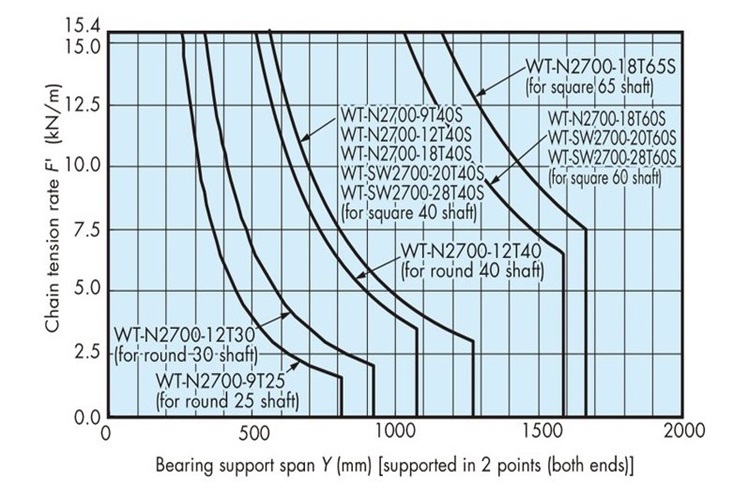

表 17. WT2700 系列/軸心能力曲線圖

シャフトの能力線図

表18. WTU3015T-K型/軸能力曲線圖

シャフトの能力線図

表19. WT3100系列/軸心能力曲線圖

シャフトの能力線図

表20. WT3816-K型/軸心能力曲線圖

シャフトの能力線図

表21. WT3827-K型/軸心能力曲線圖

シャフトの能力線図

表22. WT3835-K型/軸心能力曲線圖

シャフトの能力線図

表23. WT5707-K型/軸心能力曲線圖

シャフトの能力線図

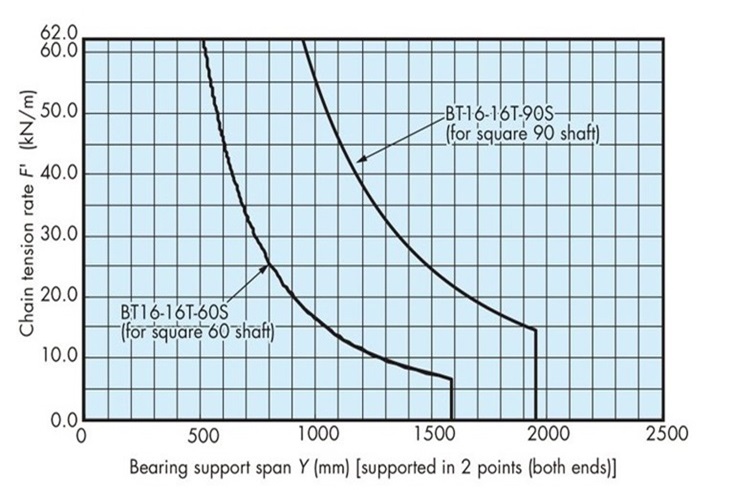

表24. BTH16型/軸能力曲線圖

シャフトの能力線図
