塑膠模組鏈條多種選擇範例 | 技術資料 | 椿本產業機械產品資訊網站

步驟1.確認交貨條件

·輸送寬度...約600mm
・傳送帶機長：10米
·輸送速度... 20m/min
・搬運物…350ml槽（98kg/m²）
堆積…傳送帶上已完全堆積
·溫度...常溫
·潤滑...肥皂水潤滑

步驟2.選擇鏈規格

低摩擦・耐磨損（LFB）規格，開放式選型
（BTO6-6096-LFB）

步驟 3. 選擇運行導軌材料

選擇超高分子量聚乙烯
(BTO6-6096-LFB)

步驟4.計算作用在鏈上的張力

m₁ =鏈條概略質量... 4kg/m
因鏈條寬度為609.6mm
6.56 (目錄值kg/m ²) ×609.6/1000≈4 (kg/m)
S₁ =傳送部分的長度... 0m
m2 = 輸送段內搬運物_的質量...0 kg/m
S2 =堆積段_長度...10米
m³ =堆積中搬運物_質量…60 kg/m
鏈條寬度 609.6 mm
98 (kg/ ^m2，在上述條件下) × 609.6/1000 ≒ 60 (kg/m)
μ1 = 鏈條與運行導軌之間的動_摩擦係數…0.13（見表2）
μ₂ =堆積內鏈條與搬運物之間的摩擦係數…0.13（見表2）
V =鏈速度... 20m/min
η =驅動部的傳動機械效率... 0.8

SI單位 (kN)

F = 9.80665 × 10^-3 × {(2.1 × 4 + 0) × 0 × 0.13
+ (2.1 × 4 + 60) × 10 × 0.13 + 60 × 10 × 0.13} = 1.64kN

P = 1.64 × 20 60 × 0.8 = 0.683kW

重力單位

F = (2.1 × 4 + 0) × 0 × 0.13 + (2.1 × 4 + 60) × 10 × 0.13
+ 60 × 10 × 0.13 = 166.9kgf

P = 166.9 × 20 6120 × 0.8 = 0.682kW

步驟5.確定鏈格式和寬度

1米寬等效張力
F' = 1000 × 1.64 609.6
= 2.69kN/m {274kgf/m}

根據能力曲線圖使用（能力曲線圖請參考各產品頁面）。

步驟6.選擇鏈輪、軸和軸承單元

鏈輪、軸、軸承單元的選擇

軸承支承跨度=鏈條寬度 (610) +150=760mm

圖表顯示了 1 m寬度轉換能力 (F') 與軸承支撐跨度、軸規格和常用軸承單元之間的關係（表 13、37 和 38）。

使用10T・386角軸承組Φ25~Φ35
或
24T・404角軸承組Φ30~Φ35
中的一種。

步驟7.計算作用在鏈上的張力

1) 鏈條張力負荷因數F1 (%) 的確認

F1 = 100 × 2.69 12.8 = 21.0%

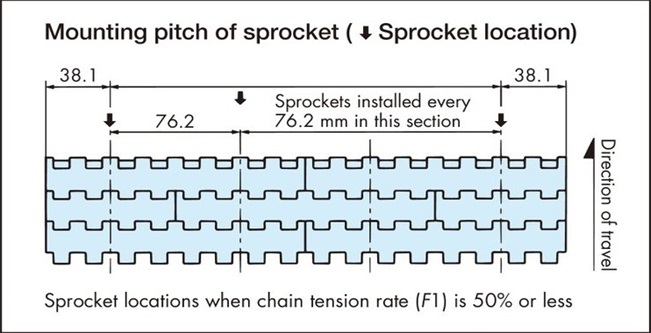

2) 鏈輪安裝間距的確定

由於F1的重量在50%以下，根據4-3項的 (8)，鏈輪以以下間距安裝。

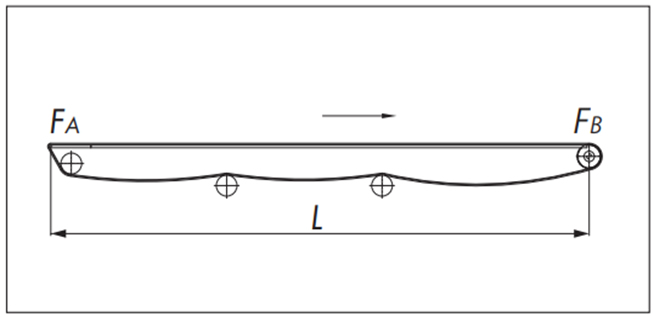

從動側壓尺

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B = F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3

·鏈張力

F = F_B

*) 如果沒有搬運物的堆積，則L _S = 0

●計算示例 (SI單位)

使用條件
鏈式	WT0705-W300-LFG (m₁=5.9×0.3=1.77kg/m)
鏈寬	300mm
佈局	L=2m
鏈速	V=15m/min
搬運物	鋁罐500ml (實)
每米長度的搬運物量	m₂ =139kg/m ² (523g/個) ×0.3m=41.7kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	L_s=2m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.2
鏈條與搬運物之間的動摩擦係數	μ₂=0.2
壓尺係數	f_n=1.8

・返回側張力

[A部分張力: F _A]

F_A = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10^-3 = 0.0125kN

·輸送側張力

[B張力: F _B]

F_B = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3 = 0.35kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 300 = 1.17(kN/m)

根據能力曲線圖，容許張力為 2.5 (kN/m)

2.5(kN/m)≧1.17(kN/m)

選擇鏈可用。

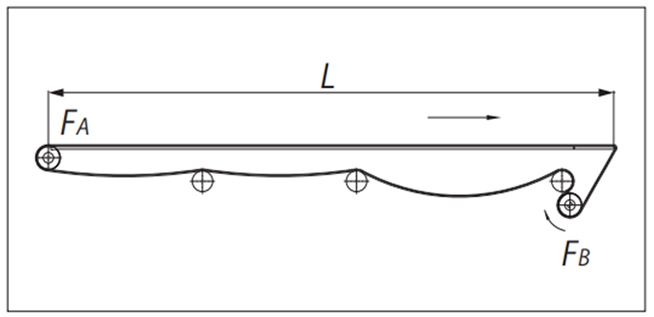

前壓尺

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·鏈張力

F = F_B

*) 如果沒有搬運物的堆積，則L _S = 0

●計算示例 (SI單位)

使用條件
鏈式	WT0705-W300-LFG (m₁=5.9×0.3=1.77kg/m)
鏈寬	300mm
佈局	L=2m
鏈速	V=15m/min
搬運物	鋁罐500ml (實)
每米長度的搬運物量	m₂ =139kg/m ² (523g/個) ×0.3m=41.7kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	L_s=2m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.2
鏈條與搬運物之間的動摩擦係數	μ₂=0.2
壓尺係數	f_n=1.8

・返回側張力

[A部分張力: F _A]

F_A = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10^-3 = 0.0077kN

·輸送側張力

[B張力: F _B]

F_B = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3] × 1.8 = 0.62kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 300 = 2.07(kN/m)

根據能力曲線圖，容許張力為 2.5 (kN/m)

2.5(kN/m)≧2.07(kN/m)

選擇鏈可用。

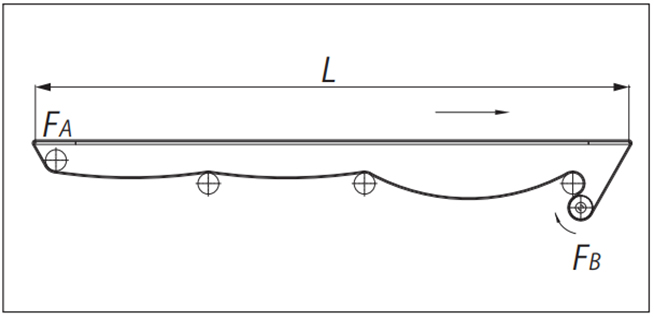

兩端壓尺

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·鏈張力

F = F_B

*) 如果沒有搬運物的堆積，則L _S = 0

●計算示例 (SI單位)

使用條件
鏈式	WT0705-W300-LFG (m₁=5.9×0.3=1.77kg/m)
鏈寬	300mm
佈局	L=2m
鏈速	V=15m/min
搬運物	鋁罐500ml (實)
每米長度的搬運物量	m₂ =139kg/m ² (523g/個) ×0.3m=41.7kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	L_s=2m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.2
鏈條與搬運物之間的動摩擦係數	μ₂=0.2
壓尺係數	f_n=1.8

・返回側張力

[A部分張力: F _A]

F_A = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10^-3 = 0.0125kN

·輸送側張力

[B張力: F _B]

F_B = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10^-3] × 1.8 = 0.63kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 300 = 2.1(kN/m)

根據能力曲線圖，容許張力為 2.5 (kN/m)

2.5(kN/m)≧2.1(kN/m)

選擇鏈可用。

潤滑狀況	壓尺係數fn
幹燥	1.8
肥皂水	1.35

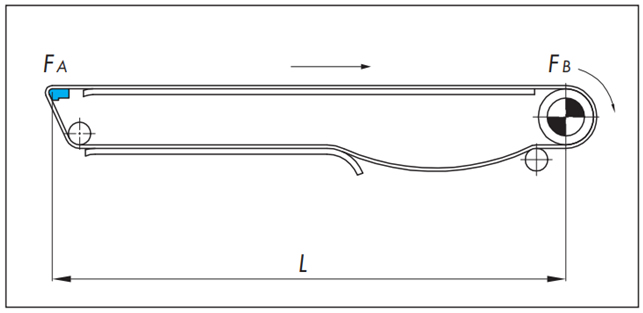

從動側壓尺

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B = F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3

·鏈張力

F = F_B

*) 如果沒有搬運物的堆積，則L _S = 0

●計算示例 (SI單位)

使用條件
鏈式	WT1506-K30-ALF (m₁=6.7×0.762=5.1kg/m)
鏈寬	762mm
佈局	L=4m
鏈速	V=15m/min
搬運物	鋁罐500ml (實)
每米長度的搬運物量	m ₂ =139kg/m ² (523g/個) ×0.762m=106kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	L_s=4m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.15
鏈條與搬運物之間的動摩擦係數	μ₂=0.14
壓尺係數	fn=1.35 (軸承輥類型)

・返回側張力

[A部分張力: F _A]

F_A = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10^-3 = 0.04kN

·輸送側張力

[B張力: F _B]

F_B = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3 = 1.28kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 762 = 1.68(kN/m)

根據能力曲線圖，容許張力為 10.5 (kN/m)

10.5(kN/m)≧1.68(kN/m)

選擇鏈可用。

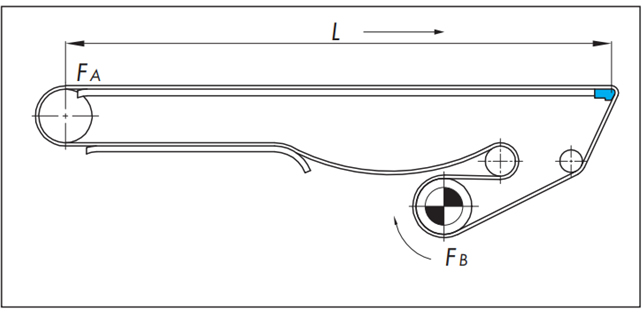

前壓尺

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·鏈張力

F = F_B

*) 如果沒有搬運物的堆積，則L _S = 0

●計算示例 (SI單位)

使用條件
鏈式	WT1506-K30-ALF (m₁=6.7×0.762=5.1kg/m)
鏈寬	762mm
佈局	L=4m
鏈速	V=15m/min
搬運物	鋁罐500ml (實)
每米長度的搬運物量	m ₂ =139kg/m ² (523g/個) ×0.762m=106kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	L_s=4m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.15
鏈條與搬運物之間的動摩擦係數	μ₂=0.14
壓尺係數	fn=1.35 (軸承輥類型)

・返回側張力

[A部分張力: F _A]

F_A = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10^-3 = 0.03kN

·輸送側張力

[B張力: F _B]

F_B = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3] × 1.35 = 1.71kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 762 = 2.24(kN/m)

根據能力曲線圖，容許張力為 10.5 (kN/m)

10.5(kN/m)≧2.24(kN/m)

選擇鏈可用。

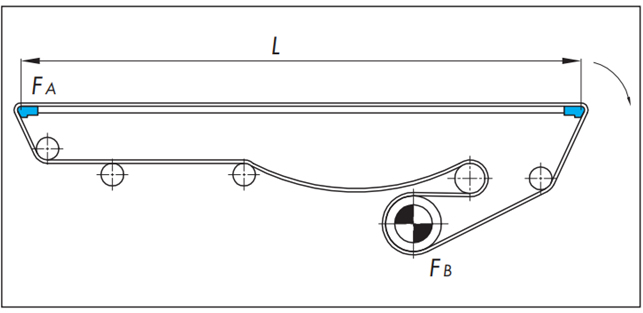

兩端壓尺

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = m₁・L・μ₁・f_n × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B= [F_A + {(m₁ + m₂) L・μ₁ + m₂・L_S・μ₂} × 9.80665 × 10^-3] × f_n

·鏈張力

F = F_B

*) 如果沒有搬運物的堆積，則L _S = 0

●計算示例 (SI單位)

使用條件
鏈式	WT1506-K30-ALF (m₁=6.7×0.762=5.1kg/m)
鏈寬	762mm
佈局	L=4m
鏈速	V=15m/min
搬運物	鋁罐500ml (實)
每米長度的搬運物量	m ₂ =139kg/m ² (523g/個) ×0.762m=106kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	L_s=4m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.15
鏈條與搬運物之間的動摩擦係數	μ₂=0.14
壓尺係數	fn=1.35 (壓尺/輥式)

・返回側張力

[A部分張力: F _A]

F_A = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10^-3 = 0.04kN

·輸送側張力

[B張力: F _B]

F_B = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10^-3] × 1.35 = 1.72kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 762 = 2.26(kN/m)

根據能力曲線圖，容許張力為 10.5 (kN/m)

10.5(kN/m)≧2.26(kN/m)

選擇鏈可用。

潤滑狀況	壓尺係數fn
幹燥	1.8	1.35
肥皂水	1.35

WT2525VG-K型選定例

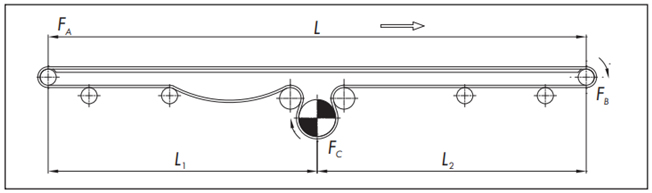

正反底部驅動的選定例

●計算 (SI單位:kN)

-返回側張力（從動件側）

[A部分張力: F _A]

F_A = 1.1m₁・L₁・μ₁ × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B = 1.1{F_A + (m₁ + m₂) × L・μ₁ × 9.80665 × 10^-3}

-返回側張力（驅動側）

[C張力: F _C]

F_C = F_B + m₁・L₂・μ₁ × 9.80665 × 10^-3

·鏈張力

F = F_C

●計算示例 (SI單位)

使用條件
鏈式	WT2525VG-K36-G (m₁=9.5×0.9144=8.7kg/m)
鏈寬	914.4mm
佈局	L=10m, L₁=6m, L₂=4m
鏈速	V=10m/min
搬運物	瓦楞紙板900mm×1800mm×5mm 106.4kg/m ² =861.8g/枚×200枚 (高1m)
每米長度的搬運物量	m₂=106.4kg/m²×0.9144m =97.3kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.25

-返回側張力（從動件側）

[A部分張力: F _A]

F_A = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10^-3 = 0.14kN

·輸送側張力

[B張力: F _B]

F_B = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10^-3} = 3.0kN

-返回側張力（驅動側）

[C張力: F _C]

F_C = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10^-3 = 3.09kN

·使用判定

最大容許張力≧ F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 914.4 = 3.34(kN/m)

根據能力曲線圖，容許張力為 12.8 (kN/m)

12.8(kN/m)≧3.34(kN/m)

選擇鏈可用。

傾斜運輸 (水平+傾斜+水平) 計算

這與傾斜運輸 (僅限傾斜) 相同。通過角度係數校正水平和傾斜之間曲線的作用張力。

下面給出了運輸路徑的計算示例。

●計算 (SI單位:kN)

L₂ = r × α_S　　L₄ = r × α_S

・返回側張力

[A部分張力: F _A]

F_A = m₁(L₁ + L₂) μ₁・α_L × 9.80665 × 10^-3
L₂ = r × α_S

[B張力: F _B]

F _B = F _A + m₁ (L _h3 ・ μ₁-L _v3) × 9.80665 × 10^-3
如果 F _B< 0，則F_B = 0

[C張力: F _C]

F_C = 1.1 × (F_B + m₁(L₄ + L₅)) × 9.80665 × 10^-3・α_L
L₄ = r × α_S

·輸送側張力

[D區張力: F _D]

F_D = {F_C + (m₁ + m₂)(L₄ + L₅) μ₁} × 9.80665 × 10^-3・α_L
L₄ = r × α_S

[E部張力: F _E]

F_E = F_D + (m₁ + m₂)(L_h3・μ₁ + L_v3) × 9.80665 × 10^-3

[F張力: F _F]

F_F = {F_E + (m₁ + m₂)(L₁ + L₂) μ₁} × 9.80665 × 10^-3・α_L
L₂ = r × α_S

·鏈張力

F = F_F

作用於防上浮附件(阻力板)上的力

將防上浮附件(阻力板)連接到鏈條上時，計算施加在防上浮附件(阻力板)上某一點的力_Ft。

鏈會在水平和傾斜之間的曲線部分上升。浮起力在L ₄處最大。

F_t = F_D sin θ/2 n_t × 1000

n _t = L4層_中防上浮附件(阻力板)的總數

n _t = L ₄ 30 否 (沿鏈寬度方向卡舌的組織位置)

如果施加在一點上的力_Ft為 240N 或更小，則可以使用防上浮附件(阻力板)。

F_t < 240N

●計算示例 (SI單位)

使用條件
鏈式	WT1515T-F-W400-LFG-10L-FM50N2 (m ₁ =6.7×0.4=2.7kg/m)
鏈寬	400mm
佈局	L ₁ =0.7m L _v3 =1.5m L _h3 =0.866m L ₅ =0.7m r=0.5m、角度60°以上長度係數αs=1.0 L ₂ =L ₄ =0.5×1.0=0.5m (揚程2m)
傾斜角度	θ=60°
鏈速	V=9m/min
搬運物	鋁制零件、20mm立方、1處120個炸制
每米長度的搬運物量	m ₂ =30kg/m ² (15g/個) ×0.4m =12kg/m
運行導軌	超高分子量聚乙烯（塑膠軌道）
累加距離	Ls=4m
潤滑	幹燥
環境溫度	20℃
鏈條與運行導軌之間的動態摩擦係數	μ ₁ =0.2 (角度係數αL=1.25)

・返回側張力

[A部分張力: F _A]

F_A = 2.7 (0.7 + 0.5) 0.2 × 1.25 × 9.80665 × 10^-3

[B張力: F _B]

F _B = 0.0079 + 2.7 (0.866 × 0.2 - 1.5) × 9.80665 × 10 ^-3 = -0.027kN
由於 F _B< 0，因此F _B = 0kN

[C張力: F _C]

F_C= 1.1 × (0 + 5.1(0.5 + 0.7)) 1.25 × 9.80665 × 10^-3・α_L = -0.083kN

·輸送側張力

[D區張力: F _D]

F_D={0.083 + (2.7 + 12)(0.5 + 0.7) 0.2 × 9.80665 × 10^-3} × 1.25 = 0.15kN

[E部張力: F _E]

F_E = 0.15 + (2.7 + 12)(0.866 × 0.2 + 1.5) × 9.80665 × 10^-3 = 0.39kN

[F張力: F _F]

F_F = {0.39 + (2.7 + 12)(0.7 + 0.5) 0.2 × 9.80665 × 10^-3・α_L = 0.53kN

·鏈張力

F = 0.53kN

·使用判定

最大容許張力≧ F

F' = 1000 × F 400 = 1.3(kN/m)

根據能力曲線圖，容許張力為 10.5 (kN/m)

10.5(kN/m)≧1.3(kN/m)

選擇鏈可用。

作用在防上浮附件(阻力板)上的力

F_t = 0.15 × sin(60/2) 13 × 1000 = 5.8kN

n _t = 400 30 =13個位置

施加在一個防上浮附件(阻力板)上的力為5.8牛頓，因此
因為它的阻值小於 240N，所以可以使用。

●計算 (SI單位:kN)

・返回側張力

[A部分張力: F _A]

F_A = 1.1m₁・L・μ₁ × 9.80665 × 10^-3

·輸送側張力

[B張力: F _B]

F_B = F_A + (m₁ + m₂) L₁・μ₁ × 9.80665 × 10^-3

[C張力: F _C]

F_C = F_B + {(m₁ + m₂) L₂・μ₁ + m₂・L₃・μ₂} × 9.80665 × 10^-3

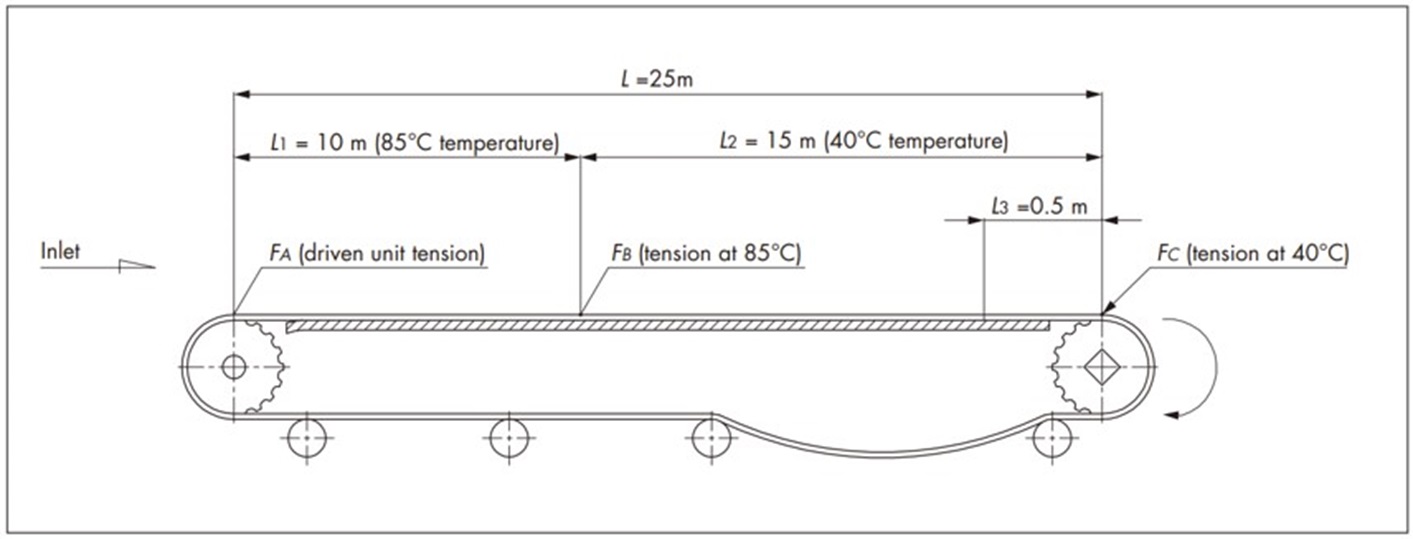

●計算示例 (SI單位)

使用條件
鏈式	WT3816-K2000-HTW (m₁=9.8×2=19.6kg/m)
鏈寬	2000mm
佈局	L=25m, L₁=10m, L₂=15m
鏈速	V=1m/min
搬運物	塑料瓶1500ml (實)
每米長度的搬運物量	m ₂ =200kg/m ² (1530g/個) ×2m =400kg/m
運行導軌	不鏽鋼 (拋光)
累加距離	L₃=0.5m
潤滑	水 (溫水)
環境溫度	溫水 (最高85°C)
鏈條與運行導軌之間的動態摩擦係數	μ₁=0.35
鏈條與搬運物之間的動摩擦係數	μ₂=0.35

・返回側張力

[A部分張力: F _A]

F_A = 1.1 × 19.6 × 25 × 0.35 × 9.80665 × 10^-3 = 1.85kN

·輸送側張力

[B張力: F _B]

F_B = 1.85 + (19.6 + 400) × 10 × 0.35 × 9.80665 × 10^-3 = 16.3kN

[C張力: F _C]

F_C = 16.3 + {(19.6 + 400) × 15 × 0.35 + 400 × 0.5 × 0.35} × 9.80665 × 10^-3 = 38.6kN

·使用判定

在每個溫度範圍內進行判斷
最大容許張力≧ F

·85°C時

工作張力F = F _B'

換算為鏈寬1m

F_B' = 1000 × F_B 2000 = 8.15(kN/m)

根據能力曲線圖，85°C 時的容許張力為 8.3 (kN/m)

8.3(kN/m)≧8.15(kN/m)

選擇鏈可用。

·40°C時

工作張力F = F _C'

換算為鏈寬1m

F_C' = 1000 × F_C 2000 = 19.3(kN/m)

根據能力曲線圖，40°C 時的容許張力為 20 (kN/m)

20(kN/m)≧19.3(kN/m)

選擇鏈可用。

可以在各個溫度範圍內使用。

椿本產業機械產品資訊網站

技術資料頂板鏈條選擇

塑膠模組鏈條（寬型）選型範例

步驟1.確認交貨條件

步驟2.選擇鏈規格

步驟 3. 選擇運行導軌材料

步驟4.計算作用在鏈上的張力

SI單位 (kN)

重力單位

步驟5.確定鏈格式和寬度

步驟6.選擇鏈輪、軸和軸承單元

鏈輪、軸、軸承單元的選擇

步驟7.計算作用在鏈上的張力

1) 鏈條張力負荷因數F1 (%) 的確認

2) 鏈輪安裝間距的確定

WT0700系列選定例

從動側壓尺

前壓尺

兩端壓尺

f _n (壓尺係數)

WT1500系列、WT1510系列、BTN5型選定例

從動側壓尺

前壓尺

兩端壓尺

f _n (壓尺係數)

WT2525VG-K型選定例

正反底部驅動的選定例

WT1515F-W型，WT1516F-W型選擇示例

傾斜運輸 (水平+傾斜+水平) 計算

作用於防上浮附件(阻力板)上的力

WT3816-K型選擇示例

專用輸送機 (路徑分離器/加熱器/冷卻器)

潤滑狀況	壓尺係數fn
潤滑狀況	滑動類型	軸承滾子類型
幹燥	1.8	1.35
肥皂水	1.35	1.35

椿本產業機械產品 資訊網站

技術資料頂板鏈條選擇

塑膠模組鏈條（寬型）選型範例

步驟1.確認交貨條件

步驟2.選擇鏈規格

步驟 3. 選擇運行導軌材料

步驟4.計算作用在鏈上的張力

SI單位 (kN)

重力單位

步驟5.確定鏈格式和寬度

步驟6.選擇鏈輪、軸和軸承單元

鏈輪、軸、軸承單元的選擇

步驟7.計算作用在鏈上的張力

1) 鏈條張力負荷因數F1 (%) 的確認

2) 鏈輪安裝間距的確定

WT0700系列選定例

從動側壓尺

前壓尺

兩端壓尺

f n (壓尺係數)

WT1500系列、WT1510系列、BTN5型選定例

從動側壓尺

前壓尺

兩端壓尺

f n (壓尺係數)

WT2525VG-K型選定例

正反底部驅動的選定例

WT1515F-W型，WT1516F-W型選擇示例

傾斜運輸 (水平+傾斜+水平) 計算

作用於防上浮附件(阻力板)上的力

WT3816-K型選擇示例

專用輸送機 (路徑分離器/加熱器/冷卻器)

椿本產業機械產品資訊網站

f _n (壓尺係數)

f _n (壓尺係數)
