技術資料頂板鏈條處理
4-5. 處理塑膠模組鏈條
4-5-1.WT0705-W型、WT1510系列的分解、連接
·狹縫銷方式的分解·連接
(WT0705-W50-SP, WT0705-W100-SP, WT1515-W50-SP, WT1515-W100-SP, WT1516-W50-SP, WT1516-W100-SP, WT1515G-M50-SP, WT1515G-M100-SP)
·分解

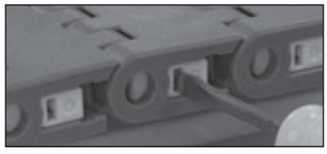

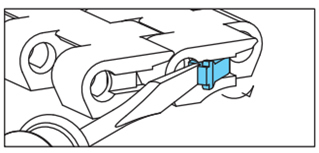

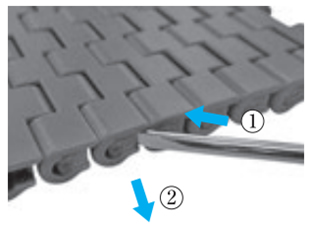

(1)將前端較細的平頭螺絲刀等放在鏈條側面開叉銷的限位部分的後方，一邊向前推，一邊用杠桿的要領將限位部分拉出。
(2)抓住出現的限位部分，拔出開叉銷，分解鏈條。
·合並

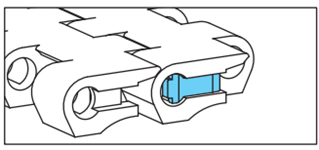

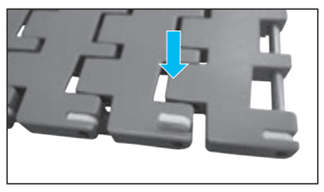

(1)連接鏈條時，將鏈條拉近組合，從一端插入開縫銷。

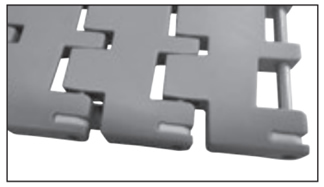

(2)請註意限位部分的方向，將其按入直到發出噼啪聲。
(3)檢查是否已正確安裝狹縫銷軸。
·插頭固定方式的分解、連接
(WT0705-W型:寬度超過100mm)
·分解

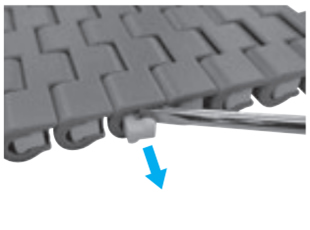

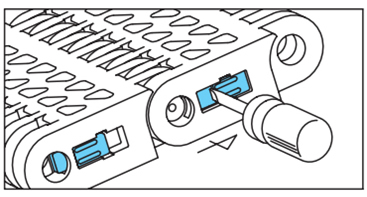

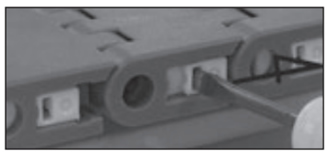

(1)將尖頭較小的平頭螺絲刀 (尖端寬度約為1.5mm) 等插入鏈條側面的插頭。
(2)用杠桿的要領把插頭從主體上取下來。這個時候請註意不要讓插頭飛了。
(3)與 (1) (2) 相同，請取下鏈條另一側的插頭。

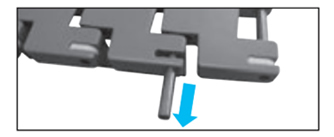

(4)在鏈側的銷孔中插入一條桿，從另一側將銷拉出。
(5)抓住出現的銷子，從鏈子上拔出分解。
·合並

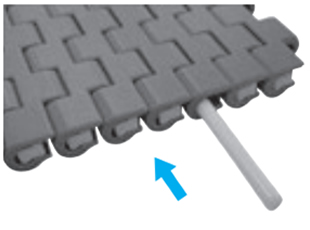

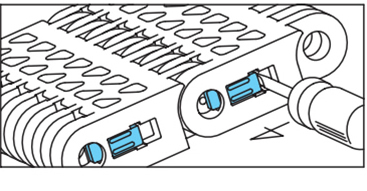

(1)連接鏈條時，插入另一側的插頭。將鏈條拉到一起組合，從一端插入銷軸。
(2)接下來，為了堵住銷軸插入部，插入插頭。
(3)在這種情況下，請註意插頭的方向並將其按入直到發出噼啪聲。
(4)請檢查插頭是否正確安裝。
註)連接時，請使用附帶的或專用的銷軸及縫隙銷軸連接。
4-5-2.BTN5型、BT6、BT8系列的結構與分解連接
·鏈條兩端的結構

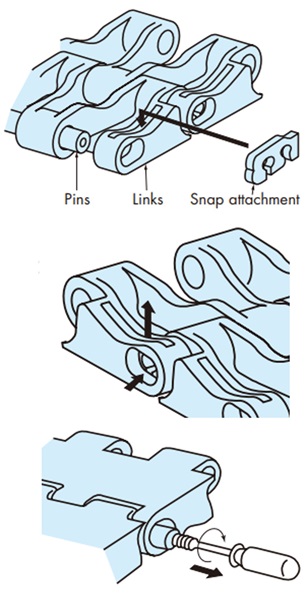

為了防止鏈條兩端的銷軸鬆脫，從鏈節背面插入卡扣附件（卡扣式連接）。
·分解、連接要領

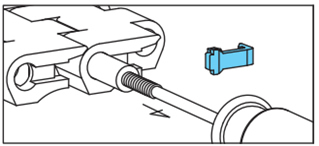

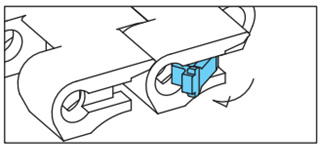

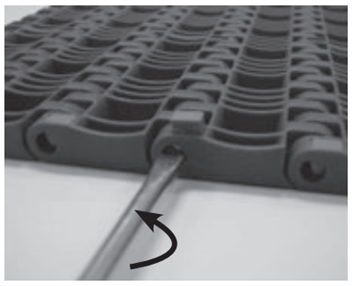

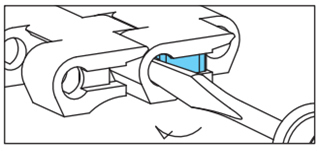

- （1）將細長的平頭螺絲起子插入連接孔和卡扣附件之間的縫隙（約 1 mm）中，以拆下卡扣附件。
- (2)旋轉螺釘螺絲刀使其插入銷軸中心孔 (Φ1)，然後拔出銷軸並拆卸鏈條。

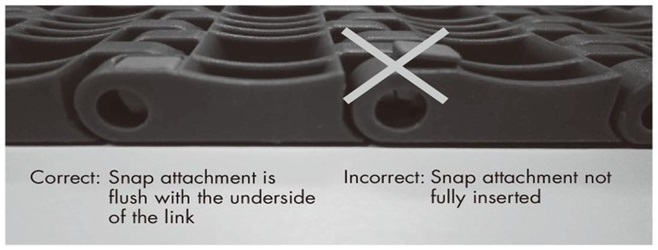

- （3）連接鏈條時，將鏈條兩端拉到一起，從一端插入插銷。從鏈條背面插入附件。確保附件不會從鏈節底部突出。
註)連接時，請使用附帶的或專用的銷軸連接。
4-5-3.WT1500/1510/1900/2510/2520/2700/3000系列的分解、連結
·分解

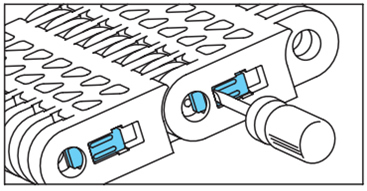

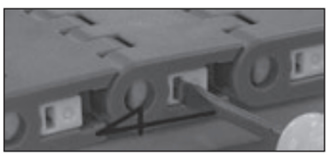

(1)將前端為2mm以下的平頭螺絲刀等插入鏈條側面的插頭和鏈條之間。
(2)用杠桿的要領把插頭從主體上取下來。這個時候請註意不要讓插頭飛了。

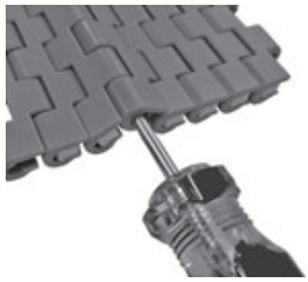

(3)旋轉螺釘螺絲刀使其插入銷軸中心孔 (Φ1)，然後拔出銷軸並拆卸鏈條。
·合並

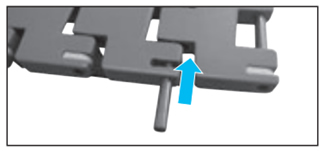

(1)連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。
(2)接下來，為了堵住銷軸插入部，插入插頭。在這種情況下，請註意插頭的方向 (使突起部分與銷孔部分對齊) 並將其推入，直到聽到噼啪聲。
(3)確保插頭已正確安裝。
註)連接時，請使用附帶的或專用的銷軸連接。
4-5-4.WT2515G-M330/BTC8H-M型/BTM8H-M型的分解·連接
註)沖頭的有效長度必須在50mm以上。
·分解時

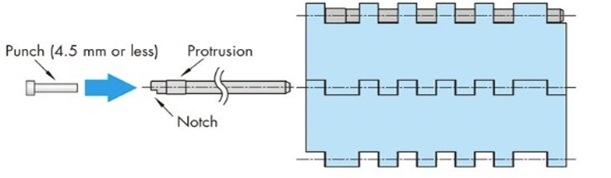

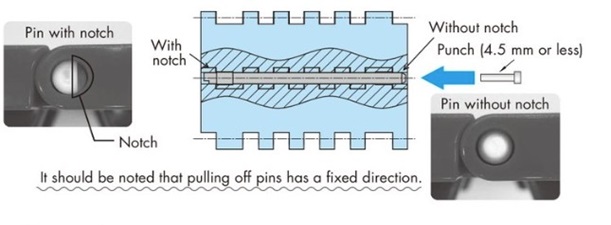

將衝頭 (Φ4.5或更低) 放在沒有銷軸缺口的一側，用錘子敲擊以拔出銷軸。
·合並時

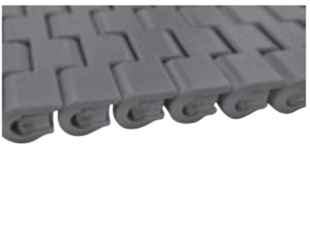

請使用專用的連接銷 (特殊階梯型銷顏色:橙色) 。
從銷軸的無槽端插入鏈節。插入到銷軸的突起後，在銷軸的切口側打孔，用錘子敲打連接。
銷軸可以從鏈節的左側或右側插入。
·重新合並時
請勿切斷&連接已插入的連接銷（特殊的階梯塑膠插銷，顏色：橘色）。
·關於配件銷 (特殊階梯銷)
連接時請使用專用的連接銷 (特殊階梯式銷軸) 。
連接銷 (特殊階梯式銷軸) 為識別主體銷 (白色)，採用橙色。
每條鏈子附帶一根連接銷 (特殊階梯式銷軸) 。
4-5-5.WT2500/WTM2530/WT3100/WT3820/WT3830系列、BTM8H型的分解・連結
·分解

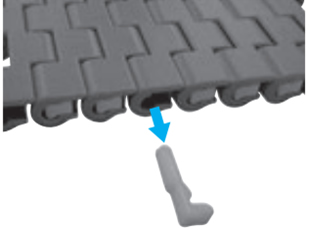

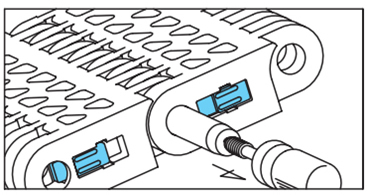

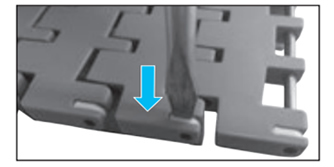

(1)將前端較細的平頭螺絲刀等插入鏈條側面的滑動插頭的孔中。
(2)按箭頭方向的平頭螺絲刀，然後滑動滑塊插頭。
(3)旋轉螺釘螺絲刀使其插入銷軸中心孔 (Φ1)，然後拔出銷軸並拆卸鏈條。
·合並
(1)連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。
(2)接下來，為了堵住銷軸插入部，滑動插頭。
註)連接時，請使用附帶的或專用的銷軸連接。
4-5-6.WT3810/WT5700/BT16系列的分解·連接
·分解

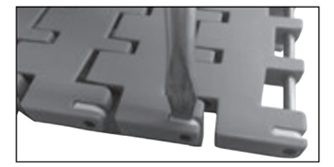

(1)將前端較細的平頭螺絲刀等插入鏈條側面的滑動插頭和鏈條之間。
(2)按箭頭方向的平頭螺絲刀，然後滑動滑塊插頭。
(3)旋轉螺釘螺絲刀使其插入銷軸中心孔 (Φ1)，然後拔出銷軸並拆卸鏈條。
·合並
(1)連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。
(2)接下來，為了堵住銷軸插入部，滑動滑塞。
註)連接時，請使用附帶的或專用的銷軸連接。
4-5-7.WT3085-C型的分解、連接
·分解

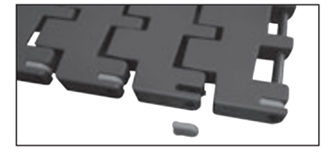

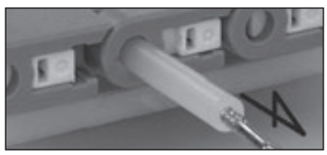

(1)將貫通平頭螺絲刀插入鏈條頂部的插頭。
(2)用錘子敲擊貫通的平頭螺絲刀，拔下插頭。這個時候請註意不要讓插頭飛了。
(3)與 (1) (2) 相同，請取下鏈條另一側的插頭。
(4)在鏈側的銷孔中插入圓柱 (小於Φ4) 以擠出銷軸。
(5)抓住從另一側出來的銷子，從鏈子上拔出分解。
·合並
(1)連接鏈條時，將鏈條拉到一起組合，從一端插入銷軸。
(2)接下來，為了堵住銷軸插入部，插入插頭。
(3)在這種情況下，請註意插頭的方向並將其按入直到發出噼啪聲。
(4)請檢查插頭是否正確安裝。
註)連接時，請使用附帶的或專用的銷軸連接。
4-5-8.BTC4-M型、BTO8-M型的分解·連接
·分解時

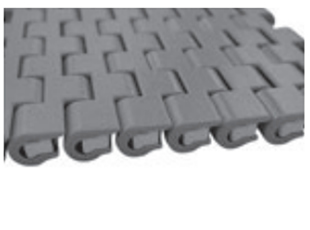

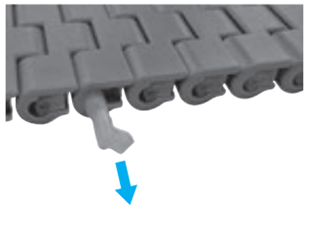

將衝子（Φ2.5 或更小）抵住連接環 D 孔側的D插銷側面，用鐵鎚輕輕敲擊，即可取出銷子。
或者，也可以從銷軸的限位側用前端的細的平頭螺絲刀拔出。
·合並時
- （1）請使用專用連接D插銷（顏色：橘色）。
- （2）檢查D插銷的插入方向，並將針插入連接線中。
- （3）用手指按壓D插銷的止動側，或用鐵鎚輕輕敲擊。
·再切換時
- （1）不要切斷&連接已插入的連接D插銷（顏色：橘色）。
・關於連接D插銷
- （1）連接時，請使用專用的連接D插銷。
- （2）連接D插銷為橘色，以區別於主針（白色）。
- （3）每條鍊子都附帶一個連接D插銷。
4-5-9.WT2250系列的結構與拆裝
·鏈條兩端的結構

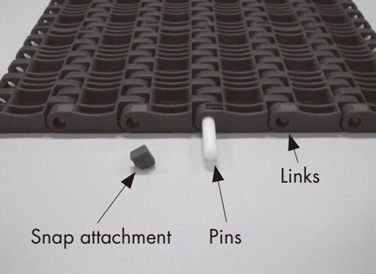

（1）為了防止鏈條兩端的銷軸鬆脫，從鏈節背面插入卡扣附件（卡扣式）。
·分解、連接要領
（1）將細長的平頭螺絲起子插入連接孔和卡扣附件之間的縫隙（約 1 mm）中，以拆下卡扣附件。
(2)旋轉螺釘螺絲刀使其插入銷軸中心孔 (Φ1)，然後拔出銷軸並拆卸鏈條。
（3）連接鏈條時，將鏈條兩端拉到一起，從一端插入插銷。從鏈條背面插入附件。確保附件不會從鏈節底部突出。
4-5-10.WTU3015T-K型結構及拆聯
·分解
1) 將前端較細的平頭螺絲刀等插在鏈條側面的插頭上。
2) 用杠桿的要領把插頭從主體上取下來。這個時候請註意不要讓插頭飛了。
3) 鏈子的另一側也請與1) 2) 相同，取下插頭。
4) 在鏈側的銷孔中插入一條桿，從另一側將銷拉出。
5) 抓住出現的銷子，從鏈子上拔出分解。
·合並
1) 連接鏈條時，插入另一側的插頭。將鏈條拉到一起組合，從一端插入銷軸。
2) 接下來，為了堵住銷軸插入部，插入插頭。
3) 在這種情況下，請註意插頭的方向並將其按入直到發出噼啪聲。
4) 請檢查插頭是否正確安裝。
註)連接時，請使用附帶的或專用的銷軸連接。
4-5-11.WT1306-W型結構及拆聯
狹縫銷方式的分解·連接
·分解

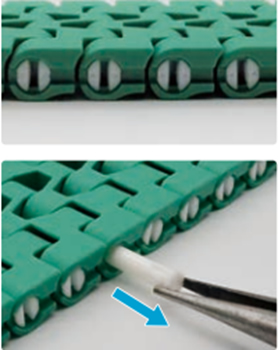

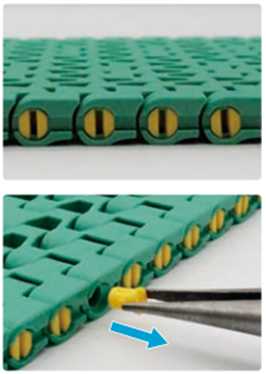

1) 將狹縫朝向縱向，用尖頭的細無線電鉗夾住銷頭部的狀態下，拔出銷，拆開鏈條。
·合並

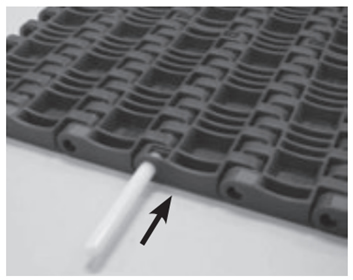

1) 將鏈條彼此拉緊組合，從一端插入開縫銷。
2) 請按到發出噼啪聲為止。
3) 檢查是否已正確安裝狹縫銷軸。
主體銷+插頭固定方式的分解、連接
·分解
1) 將狹縫朝向縱向，然後用尖頭的無線電鉗夾住插頭的頭部，從主機上取下插頭。
2) 旋轉螺釘螺絲刀使其插入銷軸中心孔 (Φ1)，然後拔出銷軸並拆卸鏈條。
·合並
1) 將鏈條拉到一起組合，從一端插入銷軸。
2) 接下來，為了堵住銷軸插入部，請將插頭按到發出噼啪聲為止。
3) 確保插頭已正確安裝。
註)連接時，請使用附帶的或專用的銷軸連接。
