技術資料傳動鏈條 滾子鏈的操作

4.滾子鏈的佈置和安裝

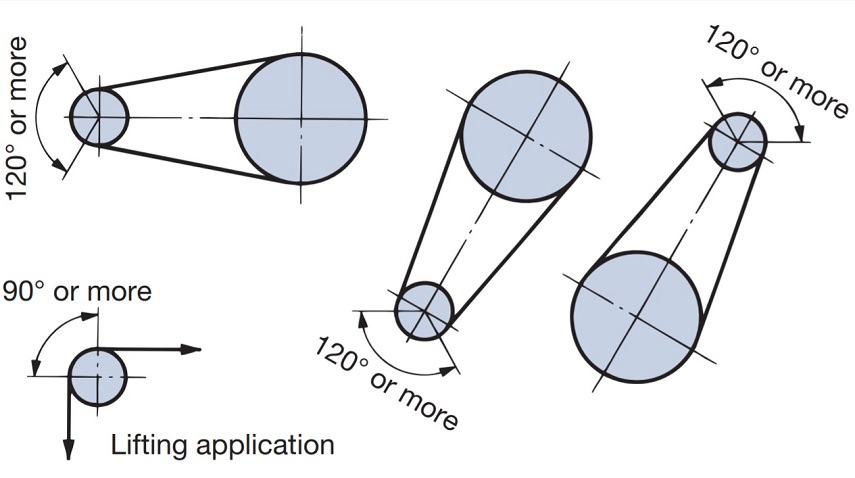

4.1速比和卷繞角度

滾子鏈傳動的速比以7:1為宜,但僅在極低速時可達到10:1左右。另外,小鏈輪與鏈條的纏繞角度必須在120°以上。

但是,懸掛用的情況下需要90°以上。

卷繞角度

圖13.卷繞角度

4.2軸間距

最短距離是兩個鏈輪的齒不接觸的距離。最理想的兩個軸之間的中心距離約為所用滾子鏈間距的30~50倍。

但是,施加變動負荷時,以20倍以下為宜。

4.3松弛量

1.滾子鏈傳動不需要V帶或扁皮帶傳動的初始張力。

一般滾子鏈使用時要有適當的松弛。如果滾子鏈拉得過緊,則銷子和套筒之間不會形成油膜,從而加速滾子鏈和軸承的損壞。
此外,過度松弛會使滾子鏈產生振動或咬入鏈輪,從而損壞滾子鏈和鏈輪。

松弛例子

圖14.鬆弛範例

2.滾子鏈條傳動時,盡量將下側作為松弛側。

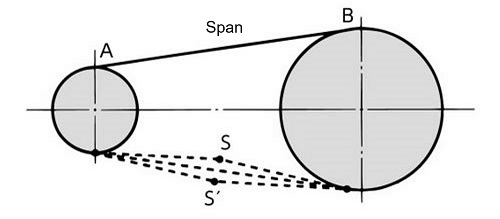

適當的鬆弛量是指,當您手動將鬆弛邊的中心垂直移動時,距離 SS' 約為跨距 AB 的 4%。
(例如,如果跨距為 800 mm,則鬆弛量為 800 mm x 0.04 = 32 mm。)

在以下情況下,該值應為2%左右:。

  • ·垂直傳動或接近垂直傳動時
  • ·軸間距離大於1m時
  • ·重載下經常啟動時
  • ·突然逆轉時
松弛量

圖15.松弛量

3.滾子鏈在開始使用後的數十小時內,根據各部接觸面的適應性可伸長0.05%左右。

因此,可能需要調整滾子鏈的松弛量。
可用張力裝置調整時,請使用。如果沒有張緊裝置,請移動軸承以調整松弛量。鏈條很好地融合的話,伸展性就會變小。

4.4軸的平行度和水平度

鏈輪的安裝精度影響滾子鏈的順暢運動,影響滾子鏈的壽命。

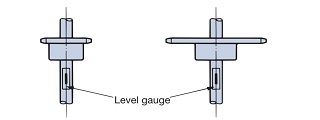

1.用水準器測出軸的水平度。

將精度調整為± 1300

軸的水平度

圖16.軸的水平度

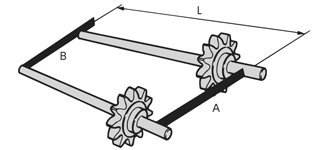

2.按比例計算軸的平行度。

將軸的平行度調整為± 1300A-BL

軸平行度

圖17.軸的平行度

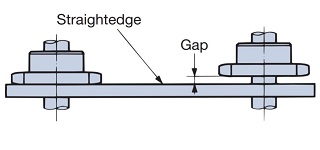

3. 使用能夠測量平面平行度的工具,例如直尺或Easy Laser儀,調整一對鏈輪,使它們位於同一平面上。根據鏈輪的中心距,安裝它們以獲得以下數值。

  • 至1m:±1mm
  • 1~10m:±軸間距離 (mm)1,000
  • 10m以上:±10mm
鏈輪對齊

圖18.鏈輪的對準

鏈輪透過動力鎖、鎖定鏈輪或鍵固定在軸上。
可能還需要調節部件,例如調節環和定位螺栓。

4.5放置

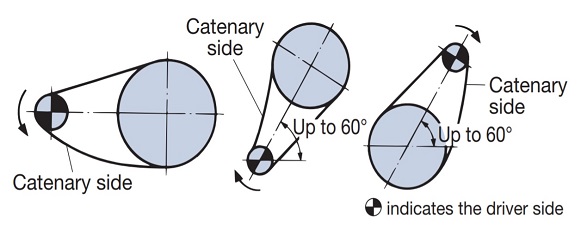

1.一般佈置

滾子鏈傳動的配置,連接兩個鏈輪中心的線接近水平比較理想。在接近垂直的配置中,滾子鏈條稍微伸長也容易脫離鏈輪,因此請使用托架或張緊器。傾斜角度應盡量設置在60°以內。

常規展開

圖19.一般佈置

2.放置註意事項

·上側為松弛側時

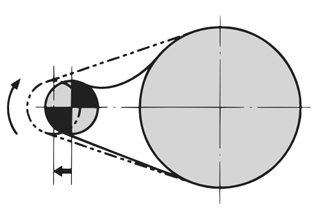

中心距離短的情況下,移動軸承延長鏈輪的中心距離,調整為有張力。

中心距離短的調整示例

圖20.中心距離短的調整示例

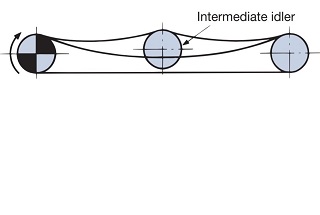

中心距離長的情況下,從松弛的內側插入中間導輪,接住滾子鏈。

中心距離較長時的調整示例

圖21.中心距離長的情況下的調整示例

·鏈速度快,施加變動負荷時

滾子鏈的固有頻率與從動機的衝擊周期或滾子鏈的弦狀運動 (多邊形運動引起的滾子鏈的上下運動) 同步,有時會引起滾子鏈振動。

在這種情況下,為了防止振動,可用導向止動器 (NBR、超高分子聚乙烯制) 等止動裝置抑制振動。

防振示例

圖22.防止振動的示例

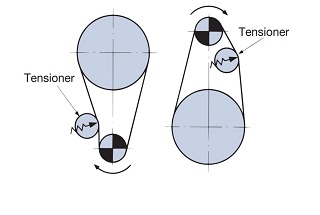

·中心線垂直

安裝可自動調整多余松弛量的張緊器,確保與鏈輪嚙合。當驅動軸位於下側時尤其需要。

垂直傳動的調整示例

圖23.垂直傳動情況下的調整示例

4.6曲線鏈的安裝

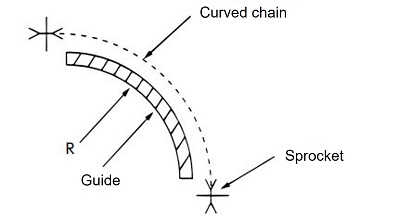

1.安裝導軌

彎曲鏈條比RS滾子鏈條有更大的活動自由度,因此鏈條上設有導引裝置,以確保其與鏈輪直線嚙合。

防振示例

圖24指南圖

2.最小橫向彎曲半徑 (r)

安裝導軌時,使導軌的R尺寸大於或等於下表所示的最小橫向彎曲半徑。

品名 最小横曲半徑(r)
RS40-CU-1 350
RS50-CU-1 400
RS60-CU-1 500
RS80-CU-1 600
RS40-LMCCU-1 400
RS50-LMCCU-1 500
RS60-LMCCU-1 600
品名 最小横曲半徑(r)
RS40-CUSS-1 400
RS50-CUSS-1 500
RS60-CUSS-1 600
RS80-CUSS-1 800
