技術資料傳動鏈條滾子鏈選型
2.用於選擇的係數
多列係數
多列滾子鏈的傳動能力不能達到單列滾子鏈的列數倍，因為鏈中各列的載荷不相等。
因此，多列滾子鏈的動力傳輸能力是透過將1列滾子鏈的動力傳輸能力乘以多列係數來計算的。
| 滾子鏈列數 | 多列係數 |
|---|---|
| 兩列 | 1.7 |
| 3列 | 2.5 |
| 4列 | 3.3 |
| 5列 | 3.9 |
| 6列 | 4.6 |
使用係數Ks
傳動能力是基於負荷變動較小的條件，因此輸電kW數根據負載波動的大小，透過使用係數Ks 進行修正。
根據表 2，使用係數Ks 是根據機器類型和原動機來決定的。
將傳動kW數乘以使用係數，即可得到補正kW。
| 撞擊類型 | 使用機器實例 | 發動機的種類 | ||
|---|---|---|---|---|
| 馬達 渦輪 |
內燃機 | |||
| 附流體接頭 |
流體配件 無 |
|||
| 平滑傳動 | 負荷變動少的傳送帶、鏈式傳送帶、 離心泵、離心鼓風機、一般纖維機械、 負荷變動少的一般機械 |
1.0 | 1.0 | 1.2 |
| 伴隨些許衝擊的傳動 |
離心壓縮機、船用推進機、負荷稍有變動的傳送帶、 自動爐、幹燥機、粉碎機、一般機床、壓縮機、 一般土建機械、一般造紙機械 |
1.3 | 1.2 | 1.4 |
| 伴隨大衝擊的傳動 |
壓力機、壓碎機、土木礦山機械、振動機械、 石油挖土機、橡膠攪拌機、軋輥、軋機、 施加逆轉或衝擊負荷的一般機械 |
1.5 | 1.4 | 1.7 |
旋轉係數Kn和齒數係數Kz
表3旋轉係數Kn和齒數係數Kz
| 轉速（r/min | 旋轉係數Kn |
|---|---|
| 小於27 | 1.00 |
| 27以上37未満 | 1.03 |
| 37以上50未満 | 1.07 |
| 50以上70未満 | 1.10 |
| 70以上100未満 | 1.14 |
| 100以上150未満 | 1.19 |
| 150以上300未満 | 1.27 |
| 300以上500未満 | 1.34 |
| 500以上1000未満 | 1.44 |
| 1000以上2000未満 | 1.54 |
| 2000以上4000未満 | 1.65 |
| 齒數 | 齒數係數Kz |
|---|---|
| 9以上12未満 | 1.16 |
| 12以上15未満 | 1.14 |
| 15以上18未満 | 1.12 |
| 18以上24未満 | 1.10 |
| 24以上30未満 | 1.08 |
| 30以上38未満 | 1.06 |
| 38以上47未満 | 1.04 |
| 47以上60未満 | 1.02 |
| 60或更高版本 | 1.00 |
衝擊係數K
由發動機與負荷共軸換算時的慣性矩比(I比率，GD 2比率)以及傳動裝置的間隙大小確定的常數。
當慣量比R>10時，R=10
如果慣量比 R < 0.2，則設定 R = 0.2。
發動機或負載的I或GD 2不明時，請使用圖1的R值。

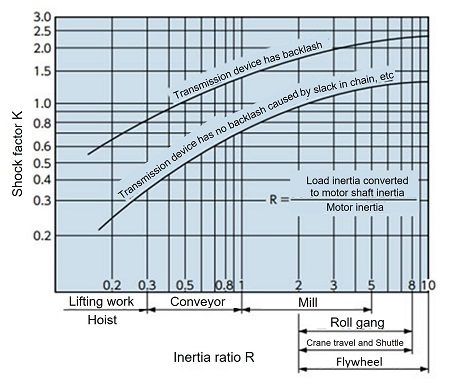

圖1衝擊係數K
不平衡負載係數Ku
懸掛用、臺車驅動等用2根或4根鏈條懸掛、臺車牽引時，鏈條的作用張力不均勻。
作為左右不平衡的標準，乘以下述不平衡負荷係數Ku,求出每根鏈條的作用張力時使用。
(例)4根懸掛時每根的不平衡負荷係數
Ku = 0.6 × 0.6 = 0.36
| 2根 | 0.6 |
|---|---|
| 4根 | 0.36 |
