滾子鏈結構

基本結構

板是在傳動過程中承受輥子鏈張力的成員。該張力通常是重復載荷，但有時會產生衝擊。因此，板不僅需要靜態抗拉強度，還需要具有高疲勞強度和高衝擊強度以及動態韌性。

銷通過板承受剪切和彎曲的同時，滾子鏈條彎曲與鏈輪嚙合時，與套筒一起構成軸承部。因此，除剪切強度、彎曲強度、韌性外，還需要耐磨損性。

軸套通過各零件承受復雜的力，特別是與鏈輪嚙合時，需要通過滾子反復承受衝擊負荷，因此衝擊疲勞強度必須很大。另外，因為是銷的對手起軸承的作用，所以也要求耐磨損性。

滾子在滾子鏈嚙合到鏈輪上時，因與前齒的碰撞而反復承受衝擊負荷。另外，嚙合後，根據張力的大小，與牙齒的嚙合平衡位置會發生變化，因此要夾在牙齒和套筒之間移動齒面，承受壓縮負荷和摩擦力。因此，需要衝擊疲勞強度、耐壓縮強度、耐磨損性。
註) RS15、RS25、RS35及RS11-SS無滾子。

兩個套筒壓入兩個內鏈片中，滾輪安裝在套筒外側，以便旋轉。單列或多列均使用相同零件。

外鏈節透過兩個銷軸壓入兩個外鏈片中。對於多列滾輪鏈，外鏈節上增加了一個中間鏈片。 RS RS滾子鏈條的中間鏈片為鬆配合（*1），而超級鏈條的中間鏈片則為壓入配合（*2）。

基本3尺寸		*1鬆配合		*2壓入配合
節距、滾輪直徑和內鏈節寬度是滾輪鏈的三個基本尺寸。 當這些尺寸相同時，滾子鍊和鏈輪在尺寸上是相容的。		組合軸和孔時，始終會出現間隙的配合。孔公差帶完全位於軸(銷軸或軸套)公差軸上方的配合。		組合軸和孔時，始終可以擰緊的配合。 孔公差域完全位於軸(銷軸或軸套)公差域下方的配合。

連接部件

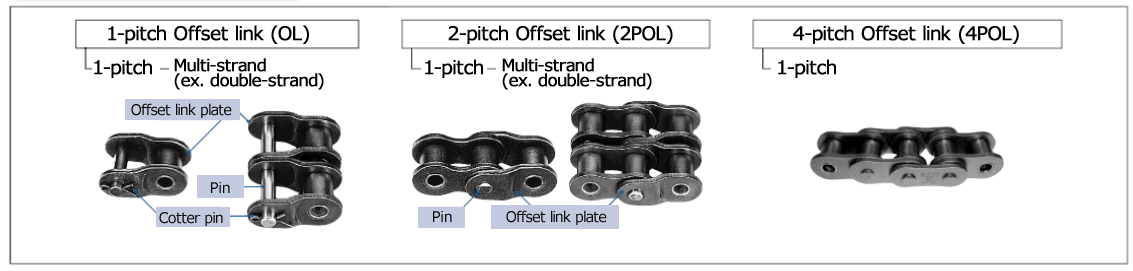

滾子鏈通常由許多連接的鏈節組成，可以無限循環使用，也可以端末固定，但無論哪種情況，都需要連結鏈節（例如，用於懸掛應用時需要特殊的連結鏈節）。此外，如果滾子鏈的鏈節數為奇數，可以使用過渡鏈節，但最好盡可能設計成偶數鏈節。

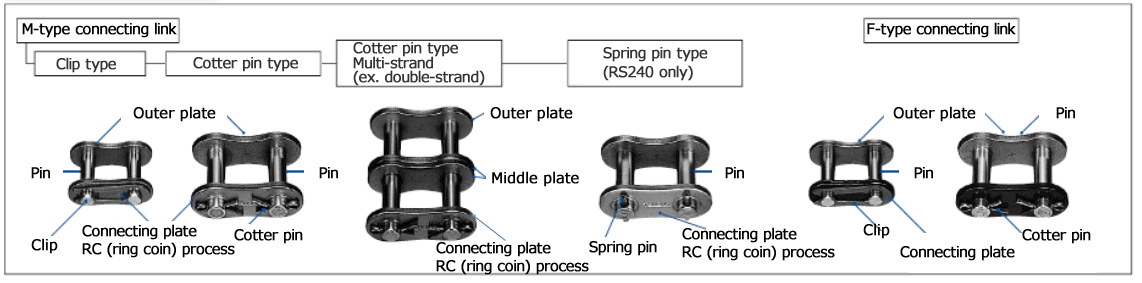

鏈品種	連結鏈節名稱	銷軸 接頭鏈片 合身	接頭鏈片 緊固方法	註意事項
RS滾子鏈條	M型連結鏈節	鬆配合	C型夾 開口銷 彈簧銷	- M 型接頭鏈片進行 RC 處理1 )。 - 對於多列M 型連結鏈節，RS35 及以上，帶有 RC 加工的接頭鏈片1)，請將其組裝在最外側。 - 對於傳動能力表的彩色範圍以及懸吊應用，我們建議使用 F 型連結鏈節。 -F型接頭鏈片為黑色。
	F型連結鏈節	壓入配合	C型夾和開口銷 彈簧銷 T型銷
免加油鏈條	M型連結鏈節	鬆配合	C型夾 開口銷	-可用於免加油鏈條傳動能力表的整個範圍。 -接頭鏈片進行 RC 處理1 )。
超級鏈條 超級H鏈條	M型連結鏈節	鬆配合	彈簧銷	-接頭鏈片和中間板進行鋼筋混凝土處理1）。
	F型連結鏈節	壓入配合	彈簧銷	·請在衝擊較大的傳動中使用，特別是在負荷較大的傳動或可能受到側力作用時的傳動。
超強鏈條	F型連結鏈節	壓入配合	彈簧銷	·請使用各個鏈條的專用連結鏈節。
強力鏈條	M型連結鏈節	鬆配合	開口銷 彈簧銷	- M 型接頭鏈片進行 RC 處理1 )。
	F型連結鏈節	壓入配合	開口銷 彈簧銷	·請在衝擊較大的傳動中使用，特別是在負荷較大的傳動或可能受到側力作用時的傳動。 -F型接頭鏈片為黑色。
商品目錄記載 其他滾子鏈	M型連結鏈節	鬆配合	C型夾和開口銷 彈簧銷 T型接腳和Z型接腳	·請參照各商品頁面。 ·NP、NEP、KT、SNS鏈上進行了RC加工1)。

註)
1.	請參考尺寸圖，以了解可與過渡鏈節一起使用的滾輪鏈類型和尺寸。
2.	過渡鏈節的傳動能力和最大容許張力可能低於主鏈。
