時規皮帶PX系列皮帶RC規格
2024年6月
1.對象產品
| 時規皮帶PX系列皮帶 | :P5M、P8M、P14M無端皮帶 |
| 同上 | P2M、P3M、P5M、P8M長皮帶 |
*柔韌530和防水規格不包含在內。
2.更改內容
(1)型號:追加規格標記“RC”。
| P5M·P8M·P14M無端皮帶 | 示例: | BG500P5M10-RC |
| P2M、P3M、P5M、P8M長皮帶 | 示例: | BG-P2M4-RC-H+□□□.□ M米 (小數) |
| BG-P3M6-RC-T□□□ M定尺 | ||
| BG-P5M10-RC-□□□□ Y齒數指定 |
(2)性能
| 性能 | 對於當前產品，是:已更改;-:未更改 | ||||
|---|---|---|---|---|---|
| P2M/P3M 長皮帶 |
P5M/P8M 無盡皮帶 長皮帶 |
P14M 無邊皮帶 |
|||
| 1 | 可判斷壽命 | 採用米色牙佈 | ○ | ○ | ○ |
| 2 | 減少膠粉飛散 | 與現行產品相比為-50% | ○ | ○ | ○ |
| 3 | 降低安裝張力* | 與現有產品相比最多-10% | - | ○ | - |
| 4 | 提高柔韌性 (彎曲剛度) | 與現行產品相比為-20% | - | ○ | - |
| 5 | 安裝張力穩定性 | 與現行產品相比為-20% | - | ○ | ○ |
| 6 | 屈曲疲勞性增強 | 是現行產品的1.3倍 | - | ○ | - |
*安裝張力值如下：
| 皮帶寬 [mm] |
現行產品 [N] | RC規格[N] | ||
|---|---|---|---|---|
| 推薦值 | 最大值 | 推薦值 | 最大值 | |
| 10 | 108 | 147 | 97 | 132 |
| 15 | 167 | 225 | 154 | 209 |
| 25 | 304 | 412 | 276 | 376 |
| 皮帶寬 [mm] |
現行產品 [N] | RC規格[N] | ||
|---|---|---|---|---|
| 推薦值 | 最大值 | 推薦值 | 最大值 | |
| 15 | 225 | 294 | 203 | 265 |
| 25 | 382 | 510 | 363 | 473 |
| 40 | 657 | 860 | 617 | 807 |
| 60 | 1040 | 1370 | 982 | 1283 |
(3)背面標記:寬度標記消失。

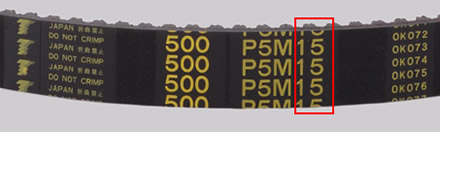

現行產品

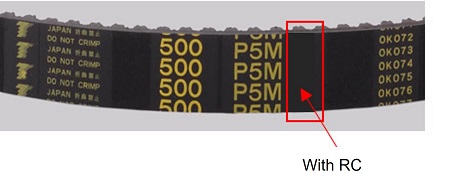

RC規格（圖）

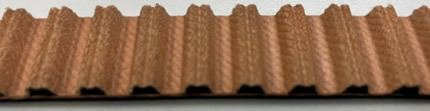

(4)齒佈顏色
現行產品
RC規格

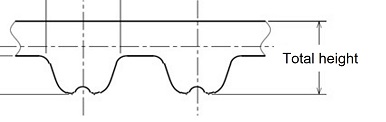

(5)單位質量和尺寸 (總高度)
| 單位質量 [g/ (mm寬×m長) ] |
全高 [mm] |
|||
|---|---|---|---|---|
| 現行產品 | RC規格 | 現行產品 | RC規格 | |
| P2M | 1.4 | 1.4 | 1.3 | 1.3 |
| P3M | 2.0 | 2.0 | 2.1 | 2.1 |
| P5M | 4.1 | 3.8 | 3.6 | 3.6 |
| P8M | 5.6 | 5.1 | 5.5 | 5.0 |
| P14M | 9.8 | 8.6 | 9.1 | 8.4 |
