底孔系列不鏽鋼型主要規格

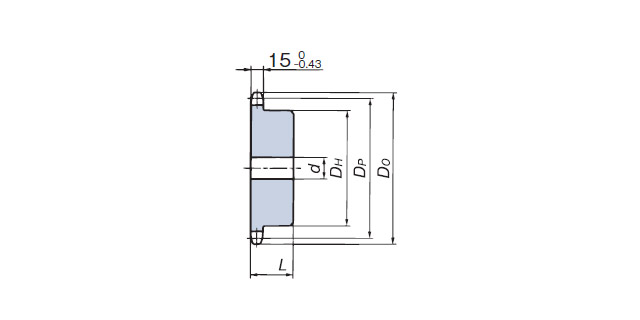

RS80-1B□T-SS


單擊放大
PDF外形圖

請參照下表

DXF圖形和3D CAD數據

請參照下表

※ CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

型號表示例

RS80 - 1 B 21T - SS
|
尺寸		 |
列數		 |
輪轂式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 約
質量
kg		 DXF圖元
3DCAD數據
PDF圖紙		 價格 交貨期 配孔
軸孔加工產品
RS80-1B10T-SS 10 82.20 93 15.9 32 52 40 0.97 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B11T-SS 11 90.16 102 15.9 38 60 40 1.2　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B12T-SS 12 98.14 110 19 45 67 40 1.5　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B13T-SS 13 106.14 118 19 50 77 40 1.9　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B14T-SS 14 114.15 127 19 50 77 40 2.0　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B15T-SS 15 122.17 135 19 63 93 40 2.6　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B16T-SS 16 130.20 143 19 63 93 40 2.8　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B17T-SS 17 138.23 151 19 63 93 40 3.0　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B18T-SS 18 146.27 159 19 63 93 40 3.2　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B19T-SS 19 154.32 167 23 63 93 40 3.4　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B20T-SS 20 162.37 176 23 63 93 40 3.6　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B21T-SS 21 170.42 184 23 63 93 40 3.8　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B22T-SS 22 178.48 192 28 75 107 45 4.8　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B23T-SS 23 186.54 200 28 75 107 45 5.1　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B24T-SS 24 194.60 208 28 75 107 45 5.4　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS80-1B25T-SS 25 202.66 216 28 75 107 45 5.6　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
