底孔系列工程塑膠型主要規格

RS60-1B□T-P


單擊放大

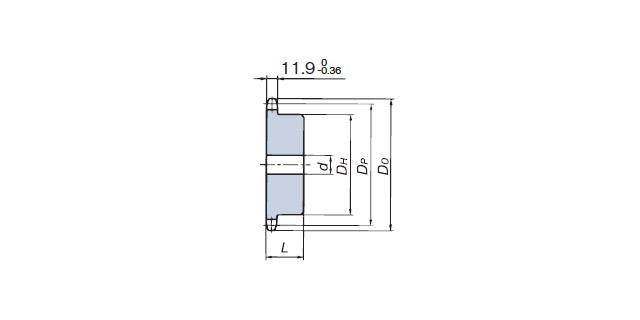

PDF外形圖

請參照下表

型號表示例

RS60 - 1 B 21T - P
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 約
質量
kg		 PDF
圖紙		 建議售價 交貨期
RS60-1B13T-P 13 79.60 88 15.9 30 57 32 0.12 PDF 請咨詢 請咨詢
RS60-1B14T-P 14 85.61 93 15.9 32 62 32 0.14 PDF 請咨詢 請咨詢
RS60-1B15T-P 15 91.62 99 15.9 35 68 32 0.16 PDF 請咨詢 請咨詢
RS60-1B16T-P 16 97.65 107 15.9 42 73 32 0.19 PDF 請咨詢 請咨詢
RS60-1B17T-P 17 103.67 113 15.9 50 80 32 0.21 PDF 請咨詢 請咨詢
RS60-1B18T-P 18 109.71 119 15.9 52 85 40 0.30 PDF 請咨詢 請咨詢
RS60-1B20T-P 20 121.78 132 15.9 60 95 40 0.38 PDF 請咨詢 請咨詢
RS60-1B22T-P 22 133.86 144 15.9 65 110 40 0.51 PDF 請咨詢 請咨詢
RS60-1B24T-P 24 145.95 156 18 70 120 40 0.57 PDF 請咨詢 請咨詢
RS60-1B25T-P 25 151.99 162 18 70 120 40 0.59 PDF 請咨詢 請咨詢
RS60-1B26T-P 26 158.04 168 18 70 120 40 0.62 PDF 請咨詢 請咨詢
RS60-1B28T-P 28 170.14 180 18 70 120 40 0.65 PDF 請咨詢 請咨詢
RS60-1B30T-P 30 182.25 193 18 70 120 40 0.70 PDF 請咨詢 請咨詢
