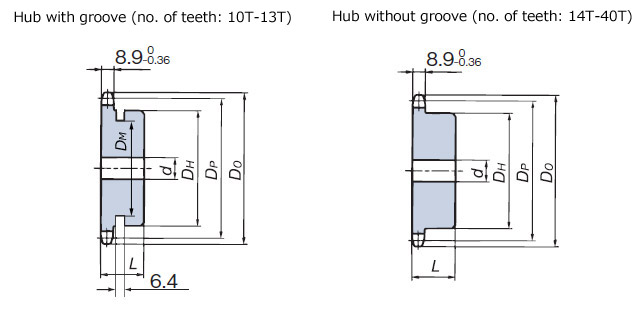

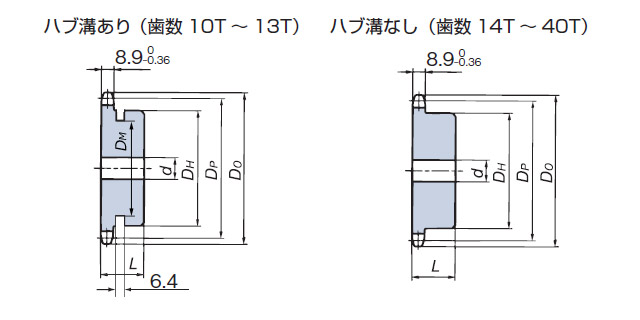

底孔系列不鏽鋼型主要規格

RS50-1B□T-SS


單擊放大
PDF外形圖

請參照下表

DXF圖形和3D CAD數據

請參照下表

※ CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

型號表示例

RS50 - 1 B 21T - SS
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 輪轂溝
外徑
DM
mm		 約
質量
kg		 DXF圖元
3DCAD數據
PDF圖紙		 建議售價 交貨期 配孔
軸孔加工產品
RS50-1B10T-SS 10 51.37 58 9.5 22 40 25 32 0.27 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B11T-SS 11 56.35 64 12.7 25 46 25 37 0.33 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B12T-SS 12 61.34 69 12.7 32 51 25 42 0.41 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B13T-SS 13 66.33 74 12.7 32 51 25 47 0.46 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B14T-SS 14 71.34 79 12.7 32 52 25 --- 0.52 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B15T-SS 15 76.35 84 12.7 35 57 25 --- 0.62 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B16T-SS 16 81.37 89 12.7 40 62 25 --- 0.72 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B17T-SS 17 86.39 94 12.7 45.5 67 25 --- 0.83 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B18T-SS 18 91.42 100 12.7 47.5 72 28 --- 1.0 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B19T-SS 19 96.45 105 12.7 47.5 73 28 --- 1.1 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B20T-SS 20 101.48 110 12.7 47.5 73 28 --- 1.2 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B21T-SS 21 106.51 115 15.9 47.5 73 28 --- 1.2 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B22T-SS 22 111.55 120 15.9 47.5 73 28 --- 1.3 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B23T-SS 23 116.59 125 15.9 47.5 73 28 --- 1.3 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B24T-SS 24 121.62 130 15.9 47.5 73 28 --- 1.4 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B25T-SS 25 126.66 135 15.9 47.5 73 28 --- 1.5 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B26T-SS 26 131.70 140 18 48 73 28 --- 1.5 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B27T-SS 27 136.74 145 18 48 73 28 --- 1.5 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B28T-SS 28 141.79 150 18 48 73 28 --- 1.6 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B30T-SS 30 151.87 161 18 48 73 28 --- 1.8 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B32T-SS 32 161.96 171 18 48 73 28 --- 1.9 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B34T-SS 34 172.05 181 18 48 73 28 --- 2.1 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B35T-SS 35 177.10 186 18 48 73 28 --- 2.2 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B36T-SS 36 182.15 191 23 55 83 35 --- 2.7 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B38T-SS 38 192.24 201 23 55 83 35 --- 2.9 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS50-1B40T-SS 40 202.33 211 23 55 83 35 --- 3.1 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
