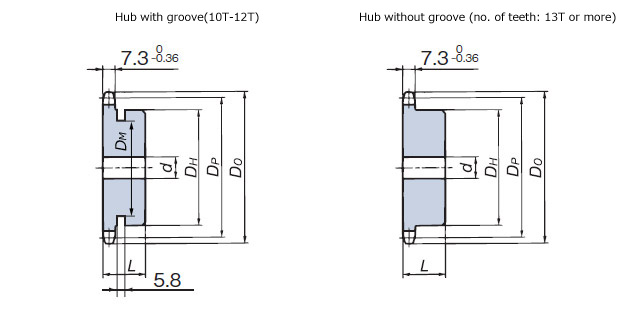

底孔系列不鏽鋼型主要規格

RS40-1B□T-SS


單擊放大
PDF外形圖

請參照下表

DXF圖形和3D CAD數據

請參照下表

※ CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

型號表示例

RS40 - 1 B 21T - SS
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 輪轂溝
外徑
DM
mm		 約
質量
kg		 DXF圖元
3DCAD數據
PDF圖紙		 建議售價 交貨期 配孔
軸孔加工產品
RS40-1B10T-SS 10 41.10 47 9.5 16.5 32 22 25 0.14 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B11T-SS 11 45.08 51 9.5 20 37 22 30 0.19 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B12T-SS 12 49.07 55 9.5 22 40 22 32 0.22 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B13T-SS 13 53.07 59 9.5 20 37 22 --- 0.23 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B14T-SS 14 57.07 63 9.5 24 42 22 --- 0.28 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B15T-SS 15 61.08 67 9.5 28.5 46 22 --- 0.34 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B16T-SS 16 65.10 71 12.7 30 50 22 --- 0.40 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B17T-SS 17 69.12 76 12.7 32 54 22 --- 0.46 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B18T-SS 18 73.14 80 12.7 35 57 22 --- 0.51 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B19T-SS 19 77.16 84 12.7 39.5 62 22 --- 0.59 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B20T-SS 20 81.18 88 12.7 45.5 67 25 --- 0.76 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B21T-SS 21 85.21 92 12.7 45.5 71 25 --- 0.85 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B22T-SS 22 89.24 96 12.7 50 75 25 --- 0.95 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B23T-SS 23 93.27 100 12.7 50 77 25 --- 1.0　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B24T-SS 24 97.30 104 12.7 42 63 25 --- 0.84 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B25T-SS 25 101.33 108 12.7 42 63 25 --- 0.88 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B26T-SS 26 105.36 112 12.7 42 63 25 --- 0.92 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B27T-SS 27 109.40 116 12.7 42 63 25 --- 0.96 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B28T-SS 28 113.43 120 12.7 42 63 25 --- 1.0　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B30T-SS 30 121.50 128 12.7 42 63 25 --- 1.1　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B32T-SS 32 129.57 137 16 45 68 28 --- 1.3　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B34T-SS 34 137.64 145 16 45 68 28 --- 1.3　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B35T-SS 35 141.68 149 16 45 68 28 --- 1.4　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B36T-SS 36 145.72 153 16 45 68 28 --- 1.4　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B38T-SS 38 153.79 161 16 45 68 28 --- 1.5　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS40-1B40T-SS 40 161.87 169 16 45 68 28 --- 1.6　 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
