底孔系列工程塑膠型主要規格

RS40-1B□T-P


單擊放大

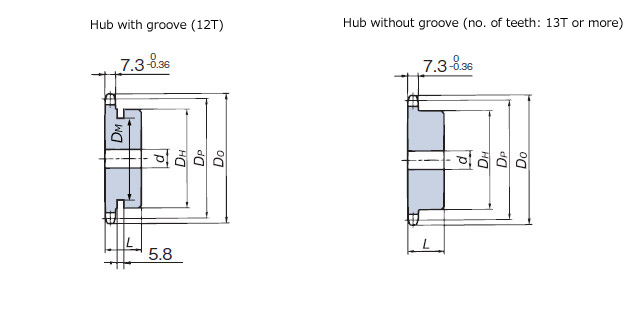

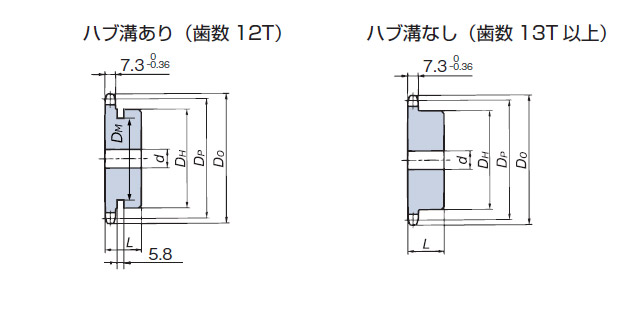

PDF外形圖

請參照下表

型號表示例

RS40 - 1 B 21T - P
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 輪轂溝
外徑
DM
mm		 約
質量
kg		 PDF
圖紙		 建議售價 交貨期
RS40-1B12T-P 12 49.07 53 9.5 16 40 22 32 0.03 PDF 請咨詢 請咨詢
RS40-1B13T-P 13 53.07 58 12.7 18 37 22 --- 0.04 PDF 請咨詢 請咨詢
RS40-1B14T-P 14 57.07 63 12.7 22 42 22 --- 0.04 PDF 請咨詢 請咨詢
RS40-1B15T-P 15 61.08 67 12.7 25 46 22 --- 0.05 PDF 請咨詢 請咨詢
RS40-1B16T-P 16 65.10 71 12.7 27 50 22 --- 0.06 PDF 請咨詢 請咨詢
RS40-1B17T-P 17 69.12 75 12.7 28 54 22 --- 0.07 PDF 請咨詢 請咨詢
RS40-1B18T-P 18 73.14 78 12.7 30 57 22 --- 0.08 PDF 請咨詢 請咨詢
RS40-1B20T-P 20 81.18 88 12.7 35 67 25 --- 0.11 PDF 請咨詢 請咨詢
RS40-1B22T-P 22 89.24 96 12.7 42 75 25 --- 0.14 PDF 請咨詢 請咨詢
RS40-1B24T-P 24 97.30 104 12.7 50 80 25 --- 0.16 PDF 請咨詢 請咨詢
RS40-1B25T-P 25 101.33 108 12.7 50 80 25 --- 0.17 PDF 請咨詢 請咨詢
RS40-1B26T-P 26 105.36 112 12.7 52 85 25 --- 0.18 PDF 請咨詢 請咨詢
RS40-1B28T-P 28 113.43 120 12.7 55 90 25 --- 0.21 PDF 請咨詢 請咨詢
RS40-1B30T-P 30 121.50 128 12.7 60 100 25 --- 0.26 PDF 請咨詢 請咨詢
