底孔系列不鏽鋼型主要規格

RS35-1B□T-SS


單擊放大

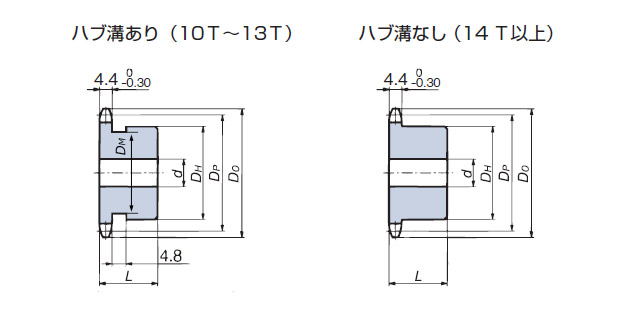

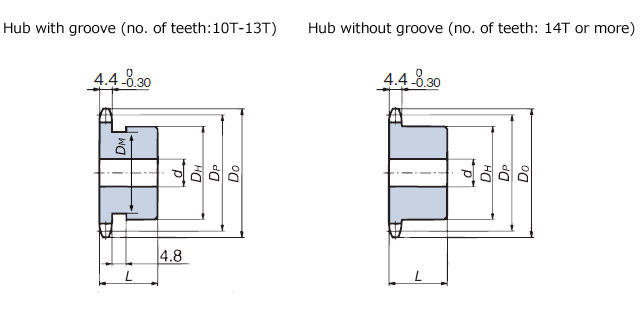

PDF外形圖

請參照下表

DXF圖形和3D CAD數據

請參照下表

※ CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

型號表示例

RS35 - 1 B 21T - SS
|
尺寸		 |
列數		 |
輪轂樣式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 輪轂溝
外徑
DM
mm		 約
質量
kg		 DXF圖元
3DCAD數據
PDF圖紙		 建議售價 交貨期 配孔
軸孔加工產品
RS35-1B10T-SS 10 30.82 35 8 12 25 20 18 0.08 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B11T-SS 11 33.81 38 8 14 27 20 22 0.09 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B12T-SS 12 36.8 41 8 16.5 31 20 24 0.12 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B13T-SS 13 39.8 44 9.5 18 32 20 28 0.12 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B14T-SS 14 42.8 47 9.5 16.5 30 20 --- 0.12 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B15T-SS 15 45.81 51 9.5 19 35 20 --- 0.16 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B16T-SS 16 48.82 54 9.5 20 37 20 --- 0.19 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B17T-SS 17 51.84 57 9.5 24 41 20 --- 0.22 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B18T-SS 18 54.85 60 9.5 24.5 44 20 --- 0.25 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B19T-SS 19 57.87 63 9.5 28.5 47 20 --- 0.28 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B20T-SS 20 60.89 66 9.5 30 50 20 --- 0.32 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B21T-SS 21 63.91 69 9.5 32 53 20 --- 0.36 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B22T-SS 22 66.93 72 9.5 32 53 20 --- 0.37 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B23T-SS 23 69.95 75 9.5 32 53 20 --- 0.40 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B24T-SS 24 72.97 78 9.5 32 53 22 --- 0.43 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B25T-SS 25 76 81 12.7 32 53 22 --- 0.44 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B26T-SS 26 79.02 84 12.7 32 53 22 --- 0.45 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B27T-SS 27 82.05 87 12.7 32 53 22 --- 0.46 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B28T-SS 28 85.07 90 12.7 32 53 22 --- 0.48 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B30T-SS 30 91.12 96 12.7 32 53 22 --- 0.51 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B32T-SS 32 97.18 102 12.7 32 53 22 --- 0.54 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B34T-SS 34 103.23 109 12.7 32 53 22 --- 0.57 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B35T-SS 35 106.26 112 12.7 32 53 22 --- 0.59 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B36T-SS 36 109.29 115 12.7 32 53 22 --- 0.61 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B38T-SS 38 115.34 121 13 42 63 25 --- 0.82 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
RS35-1B40T-SS 40 121.40 127 13 42 63 25 --- 0.85 DXF・3DCAD PDF 請咨詢 請咨詢 軸孔附加工藝搜索
