底孔系列工程塑膠型主要規格

RS35-1B□T-P


單擊放大

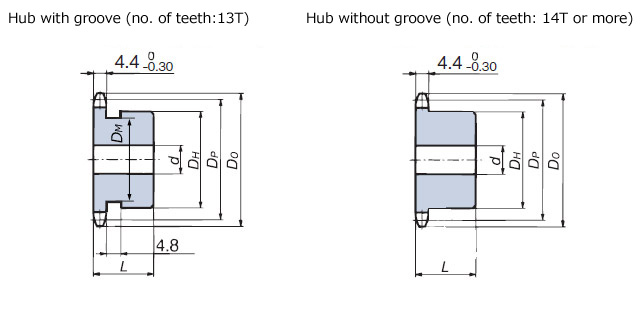

PDF外形圖

請參照下表

型號表示例

RS35 - 1 B 21T - P
|
尺寸		 |
列數		 |
輪轂式		 |
齒數		 |
規格記號
SS:不鏽鋼
SST:不鏽鋼類型耐磨損規格
P:工程塑膠

主要尺寸、價格、交貨期

型號 齒數 節距圓
直徑
DP
mm		 外徑
DO
mm		 下穴
d
mm		 最大
軸孔直徑
d
mm		 輪轂
外徑
DH
mm		 輪轂
長度
L
mm		 輪轂溝
外徑
DM
mm		 約
質量
kg		 PDF
圖紙		 價格 交貨期
RS35-1B13T-P 13 39.80 44 9.5 14 32 20 28 0.02 PDF 請咨詢 請咨詢
RS35-1B14T-P 14 42.80 46 9.5 15 30 20 --- 0.02 PDF 請咨詢 請咨詢
RS35-1B15T-P 15 45.81 51 9.5 17 35 20 --- 0.02 PDF 請咨詢 請咨詢
RS35-1B16T-P 16 48.82 53 9.5 19 37 20 --- 0.03 PDF 請咨詢 請咨詢
RS35-1B17T-P 17 51.84 57 9.5 22 41 20 --- 0.03 PDF 請咨詢 請咨詢
RS35-1B18T-P 18 54.85 60 12.7 22 44 20 --- 0.04 PDF 請咨詢 請咨詢
RS35-1B20T-P 20 60.89 66 12.7 27 50 20 --- 0.05 PDF 請咨詢 請咨詢
RS35-1B22T-P 22 66.93 72 12.7 28 53 20 --- 0.06 PDF 請咨詢 請咨詢
RS35-1B24T-P 24 72.97 78 12.7 32 60 22 --- 0.08 PDF 請咨詢 請咨詢
RS35-1B25T-P 25 76.00 81 12.7 32 60 22 --- 0.08 PDF 請咨詢 請咨詢
RS35-1B26T-P 26 79.02 83 12.7 35 65 22 --- 0.09 PDF 請咨詢 請咨詢
RS35-1B28T-P 28 85.07 90 12.7 40 70 22 --- 0.10 PDF 請咨詢 請咨詢
RS35-1B30T-P 30 91.12 96 12.7 42 75 22 --- 0.12 PDF 請咨詢 請咨詢
