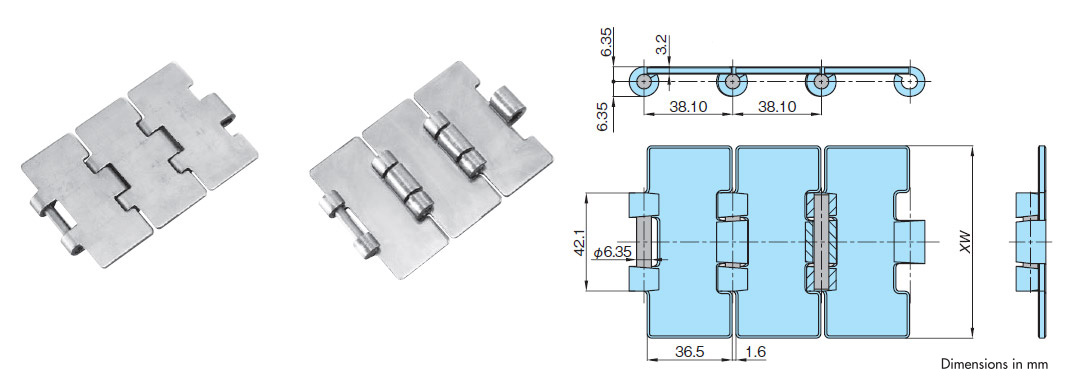

不銹鋼頂板鏈條TT型主要規格

TT


特性

  • ·世界標準形狀。所有部件都是不銹鋼制的。
  • ·板頂部圓周平滑R倒角。可以順利換乘。

單擊放大
PDF外形圖

請咨詢

DXF圖形和3D CAD數據

CADENASWEB2CAD站點

※ 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

產品目錄、使用說明書

主要規格、價格、交貨期

鏈條
間距
mm		 規格 形式 上衣
金屬板寬
XW
mm		 最大許容張力
kN		 約
質量
kg/m		 使用溫度範圍
°C		 能力
線圖		 1單一
轉數
轉數		 標準價格/鏈節 交貨期
38.1 N規範 TT635-N 63.5 2.16 2.3 -20～400 能力曲線圖
展示		 80 請咨詢 請咨詢
TT762-N 76.2 2.5 請咨詢 請咨詢
TT826-N 82.6 2.6 請咨詢 請咨詢
TT1016-N 101.6 3.0 請咨詢 請咨詢
TT1143-N 114.3 3.3 請咨詢 請咨詢
TT1270-N 127.0 3.8 請咨詢 請咨詢
TT1524-N 152.4 4.2 請咨詢 請咨詢
TT1905-N 190.5 5.1 請咨詢 請咨詢
38.1 SS規格 TT635-SS 63.5 2.16 2.3 -20～400 能力曲線圖
展示		 80 請咨詢 請咨詢
TT762-SS 76.2 2.5 請咨詢 請咨詢
TT826-SS 82.6 2.6 請咨詢 請咨詢
TT1016-SS 101.6 3.0 請咨詢 請咨詢
TT1143-SS 114.3 3.3 請咨詢 請咨詢
TT1270-SS 127.0 3.8 請咨詢 請咨詢
TT1524-SS 152.4 4.2 請咨詢 請咨詢
TT1905-SS 190.5 5.1 請咨詢 請咨詢

備註
1.金屬板上表面為混棉設計。
2.N規格請勿追加加工。彎曲加工可能會產生裂紋。


連接銷

型號 適用鏈條格式 銷軸材質 價格 交貨期 圖紙
TT-N-RP TT-N 馬氏體不鏽鋼 請咨詢 請咨詢 圖紙
TT-SS-RP TT-SS 相當於SUS304 請咨詢 請咨詢 圖紙

適用鏈輪

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TT912T 19 9½ 117.34 Φ18 Φ40 一體式
TT1012T 21 10½ 129.26
TT1112T 23 11½ 141.22
TT1212T 25 12½ 153.20
鋼制鏈輪 (鎖系列)
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TT912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 一體式
TT1012T-S□□□□ 21 10½ 129.26
TT1112T-S□□□□ 23 11½ 141.22
TT1212T-S□□□□ 25 12½ 153.20
工程塑膠鏈輪
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 分割型
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TP-C12053NT-SPR 21 10½ 129.26 Φ25 分割型
TP-C12054NT-SPR Φ30
TP-C12055NT-SPR Φ35
TP-C12056NT-SPR Φ40
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TP-C12099NT-SPR 23 11½ 141.22 Φ25 分割型
TP-C12100NT-SPR Φ30
TP-C12101NT-SPR Φ35
TP-C12102NT-SPR Φ40
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TP-C12065NT-SPR 25 12½ 153.20 Φ25 分割型
TP-C12066NT-SPR Φ30
TP-C12067NT-SPR Φ35
TP-C12068NT-SPR Φ40

應用惰輪

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
型號 等效的實際歯數 外徑
mm		 軸孔尺寸
mm		 類型
TP-IW1221-25-RY 21 130.0 Φ25.3 分割型
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 分割型
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 分割型
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

適用配件

※單擊形狀編號以顯示詳細信息。點擊放大圖像。

TT用分解工具
適用鏈條 型號 用途
TT TT-AST 分解專用

適用的塑膠軌道

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
導軌 材質符號 型號 厚度
mm		 寬
mm
主體 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

這款塑膠軌道不耐熱也不耐化學腐蝕。
如果您在特殊環境或特殊條件下使用本產品，請與我們聯絡。
