不銹鋼頂板鏈條TU型主要規格
TU
特性
- ·可垂直彎曲的水平運輸鏈。可用於多種佈局。(也可以是三維佈局)

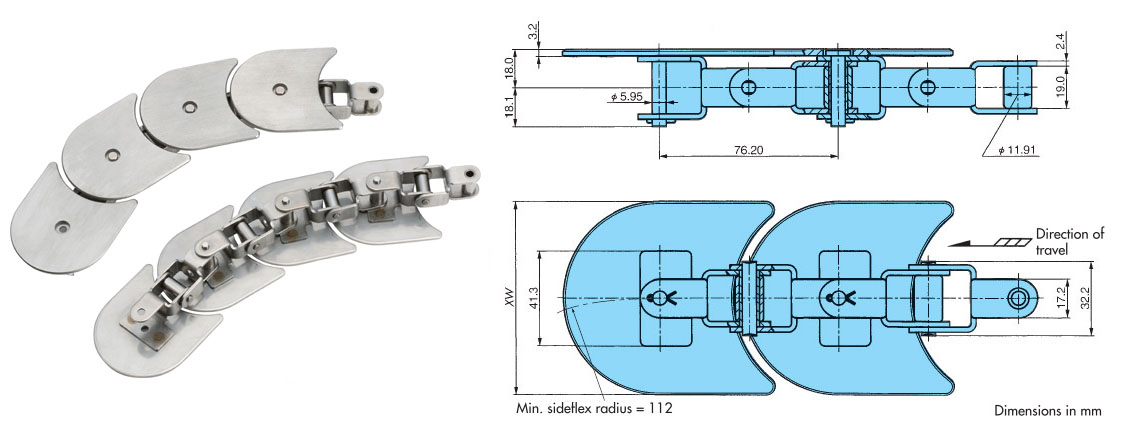

[點擊放大]
※僅供參考。
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格、價格、交貨期
| 鏈條 間距 mm |
規格 | 格式 | 上衣 金屬板寬 XW mm |
最大許容張力 kN |
約 質量 kg/m |
使用溫度範圍 °C |
能力 線圖 |
1單一 轉數 轉數 |
|---|---|---|---|---|---|---|---|---|
| 76.20 | 標準規格 | TU826 | 82.6 | 0.98 | 3.8 | -10～150 | 能力曲線圖 展示 |
40 |
| TU1143 | 114.3 | 4.5 | ||||||
| 76.20 | SS規格 | TU826-SS | 82.6 | 0.98 | 3.8 | -10～150 | 能力曲線圖 展示 |
40 |
| TU1143-SS | 114.3 | 4.5 |
適用鏈輪
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
 |
|
適用的塑膠軌道
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
  |
這款塑膠軌道不耐熱也不耐化學腐蝕。 |
||||||||||||||||||||
