不銹鋼頂板鏈條TTU 型主要規格

TTU


特性

  • - 標準型不銹鋼頂板鏈條，適用於曲線輸送。所有部件均採用不銹鋼材質。
  • ·鉸鏈和板的一部分包絡的頂面形狀。適用於穩定交貨。
  • ·金屬板上面為經過研磨加工的研磨規格。

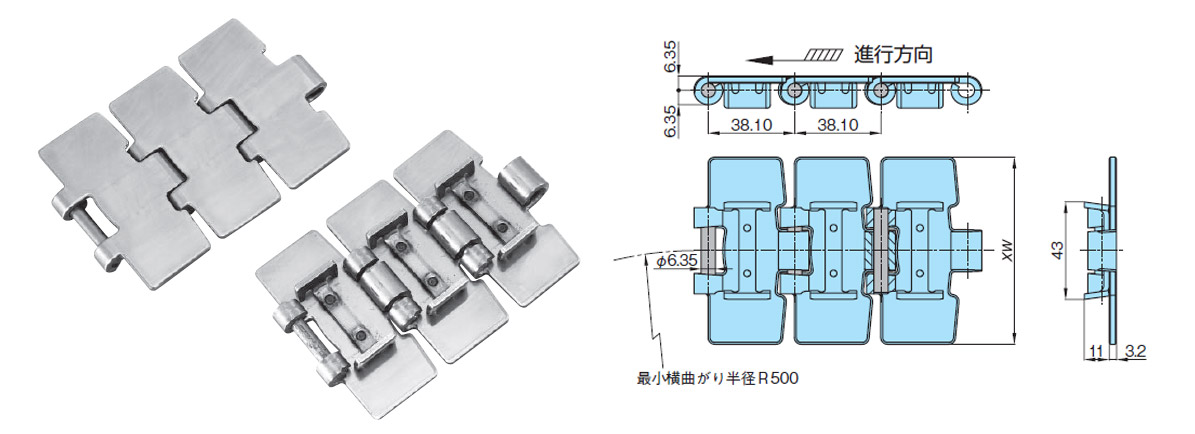

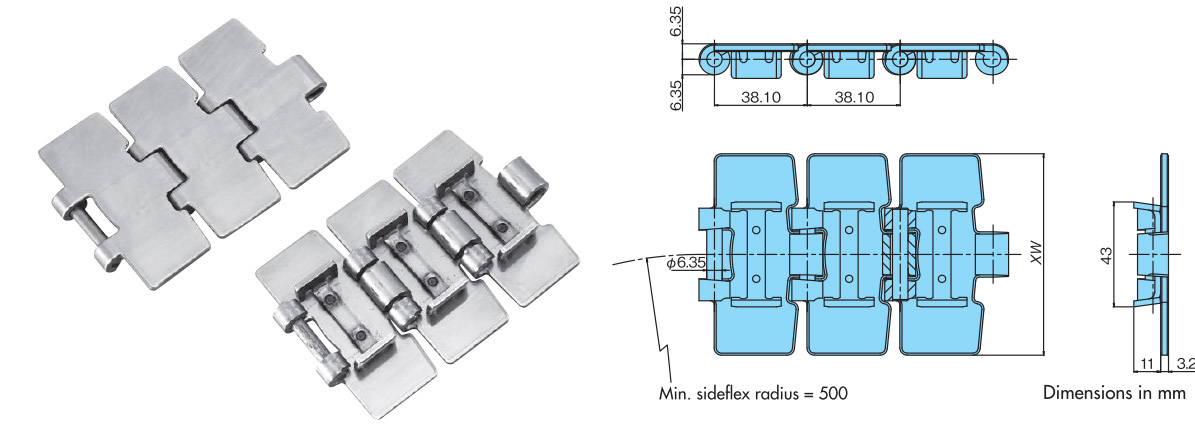

單擊放大
PDF外形圖

お問合せください

DXF圖形和3D CAD數據

CADENASWEB2CAD站點

※ 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。
【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

產品目錄、使用說明書

主要規格、價格、交貨期

鏈條
間距
mm		 規格 形式 上衣
金屬板寬
XW
mm		 最大許容張力
kN		 約
質量
kg/m		 使用溫度範圍
°C		 能力
線圖		 1單一
轉數
轉數		 標準價格/鏈節 交貨期
38.1 N規範 TTU762-N 76.2 2.16 2.8 -20～400 能力曲線圖
展示		 80 お問合せください お問合せください
TTU826-N 82.6 3.0 お問合せください お問合せください
TTU1143-N 114.3 3.7 お問合せください お問合せください
TTU1905-N 190.5 5.5 お問合せください お問合せください

筆記
1. 頂板表面經過拋光處理。頂板和銷釘均由馬氏體不銹鋼製成。
2. 此型號分別於2003年10月和2009年7月進行了變更，無法與先前的TTU型號連接。請逐條更換鏈條。
3.最小横曲半徑與 2003 年 10 月之前生產的 TTU 型不同。更換時請檢查最小横曲半徑。


連接銷

型號 適用鏈條格式 銷軸材質 價格 交貨期 圖紙
TTU-N-RP TTU-N 馬氏體不鏽鋼 お問合せください お問合せください 圖紙

適用鏈輪

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
鋼製鏈輪（底孔型）

支持軸孔加工服務
型號 齒數 作用歯數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 類型
TTU1012T 21 10½ 129.26 Φ16 Φ55 一體式
TTU1112T 23 11½ 141.22
TTU1212T 25 12½ 153.20
鋼制鏈輪 (鎖系列)
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TTU1012T-S□□□□ 21 10½ 129.26 Φ15～Φ45 一體式
TTU1112T-S□□□□ 23 11½ 141.22
TTU1212T-S□□□□ 25 12½ 153.20
工程塑膠鏈輪
型號 齒數 作用歯數 節距圓直徑
mm		 軸孔尺寸
mm		 類型
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 分割型
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TP-C12061NT-SPR 21 10½ 129.26 Φ25 分割型
TP-C12062NT-SPR Φ30
TP-C12063NT-SPR Φ35
TP-C12064NT-SPR Φ40
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TP-C12109NT-SPR 23 11½ 141.22 Φ25 分割型
TP-C12110NT-SPR Φ30
TP-C12111NT-SPR Φ35
TP-C12112NT-SPR Φ40
×
(可以通過拖動來移動)
■工程塑膠鏈輪
型號齒數作用歯數節距圓直徑
mm		軸孔尺寸
mm		類型
TP-C12073NT-SPR 25 12½ 153.20 Φ25 分割型
TP-C12074NT-SPR Φ30
TP-C12075NT-SPR Φ35
TP-C12076NT-SPR Φ40

應用惰輪

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
型號 等效的實際歯數 外徑
mm		 軸孔尺寸
mm		 類型
TP-IW1221-25-RY 21 130.0 Φ25.3 分割型
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 分割型
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 分割型
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

適用的塑膠軌道

※單擊形狀編號以顯示詳細信息。點擊放大圖像。
導軌 材質符號 型號 厚度
mm		 寬
mm
主體 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

這款塑膠軌道不耐熱也不耐化學腐蝕。
如果您在特殊環境或特殊條件下使用本產品，請與我們聯絡。
