不銹鋼頂板鏈條TTKU 型主要規格
TTKU
特性
- - 一種弧形輸送鏈，其外板上帶有導向凸起，用於橫向彎曲。它的容許張力比TTU更高。
- ·彎曲部也可將鏈條從滑軌上取下，方便保養。
- ·適用於輕負荷、低速用途。高速、高負荷時，可能會從拐角處浮起。

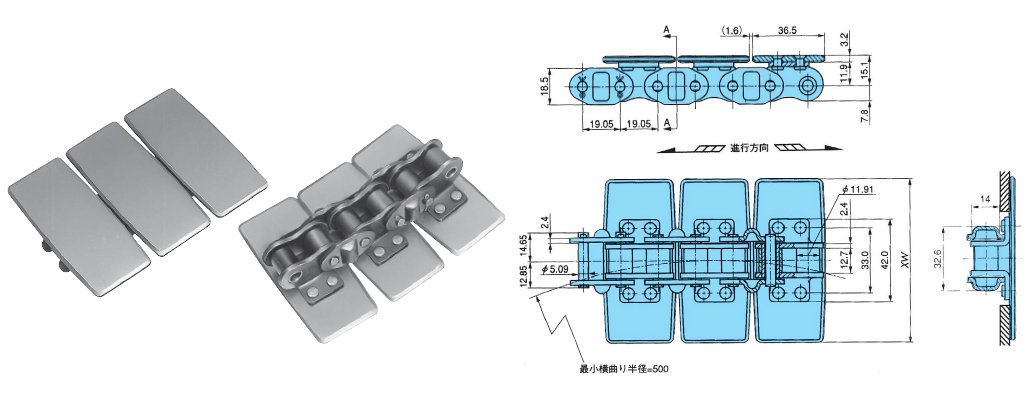

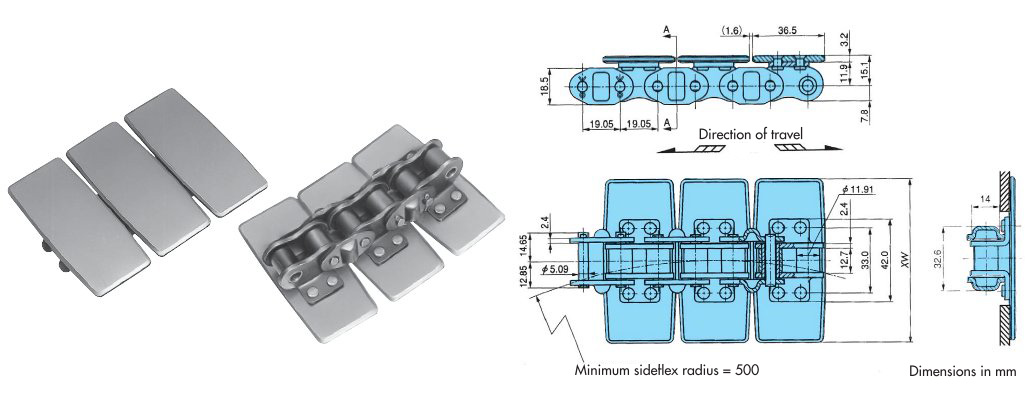

單擊放大
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格、價格、交貨期
| 鏈條 間距 mm |
規格 | 形式 | 上衣 金屬板寬 XW mm |
最大許容張力 kN |
約 質量 kg/m |
使用溫度範圍 °C |
能力 線圖 |
1單一 轉數 轉數 |
|---|---|---|---|---|---|---|---|---|
| 19.05 | 標準規格 | TTKU826 | 82.6 | 2.84 | 3.8 | -10～150 | 能力曲線圖 展示 |
160 |
| TTKU1100 | 110.0 | 4.5 |
筆記
1. SS規格：最大許容張力=0.69kN也可製造。
2. 用於低速（45 m/min或更低）水平彎曲運輸。
材質
| 頂板 | 本體鏈條 | 盤釘 |
|---|---|---|
| 18鉻不銹鋼 | 鋼 | 13鉻不銹鋼 |
適用鏈輪
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
RS60等效鏈用
    |
|
適用配件
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
TRU、TTKU用分解工具
 |
|
適用的塑膠軌道
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
  |
這款塑膠軌道不耐熱也不耐化學腐蝕。 |
||||||||||||||||||||
