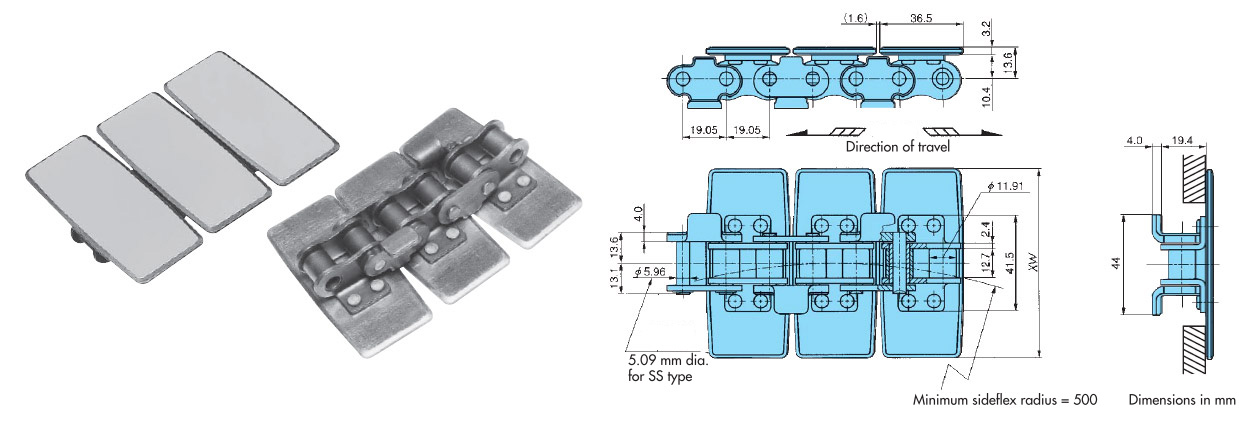

不銹鋼頂板鏈條TRU 型主要規格
TRU
特性
- -浮上防止配件的弧形輸送鏈。容許張力比 TTU 型更高。
單擊放大
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格、價格、交貨期
| 鏈條 間距 mm |
規格 | 形式 | 上衣 金屬板寬 XW mm |
最大許容張力 kN |
約 質量 kg/m |
使用溫度範圍 °C |
能力 線圖 |
1單一 轉數 轉數 |
|---|---|---|---|---|---|---|---|---|
| 19.05 | 標準規格 | TRU762-T | 76.2 | 4.02 | 3.9 | -10～150 | 能力曲線圖 展示 |
160 |
| TRU826-T | 82.6 | 4.1 | ||||||
| TRU1016-T | 101.6 | 4.6 | ||||||
| TRU1100-T | 110.0 | 4.8 | ||||||
| TRU1143-T | 114.3 | 4.9 | ||||||
| TRU1270-T | 127.0 | 5.2 | ||||||
| 19.05 | SS規格 | TRU762-T-SS | 76.2 | 0.69 | 3.9 | -20～400 | 能力曲線圖 展示 |
160 |
| TRU826-T-SS | 82.6 | 4.1 | ||||||
| TRU1016-T-SS | 101.6 | 4.6 | ||||||
| TRU1100-T-SS | 110.0 | 4.8 | ||||||
| TRU1143-T-SS | 114.3 | 4.9 | ||||||
| TRU1270-T-SS | 127.0 | 5.2 | ||||||
| 19.05 | NP規格 | TRU762-T-NP | 76.2 | 4.02 | 3.9 | -10～150 | 能力曲線圖 展示 |
160 |
| TRU826-T-NP | 82.6 | 4.1 | ||||||
| TRU1016-T-NP | 101.6 | 4.6 | ||||||
| TRU1100-T-NP | 110.0 | 4.8 | ||||||
| TRU1143-T-NP | 114.3 | 4.9 | ||||||
| TRU1270-T-NP | 127.0 | 5.2 |
材質
| 規格 | 頂板 | 本體鏈條 | 盤釘 |
|---|---|---|---|
| 標準規格 | 18鉻不銹鋼 | 鋼 | 13鉻不銹鋼 |
| SS規格 | 18-8不鏽鋼 | 鋼+鍍鎳 | 18-8不鏽鋼 |
適用鏈輪
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
RS60等效鏈用
    |
|
適用配件
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
TRU、TTKU用分解工具
 |
|
適用的塑膠軌道
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
  |
這款塑膠軌道不耐熱也不耐化學腐蝕。 |
||||||||||||||||||||
