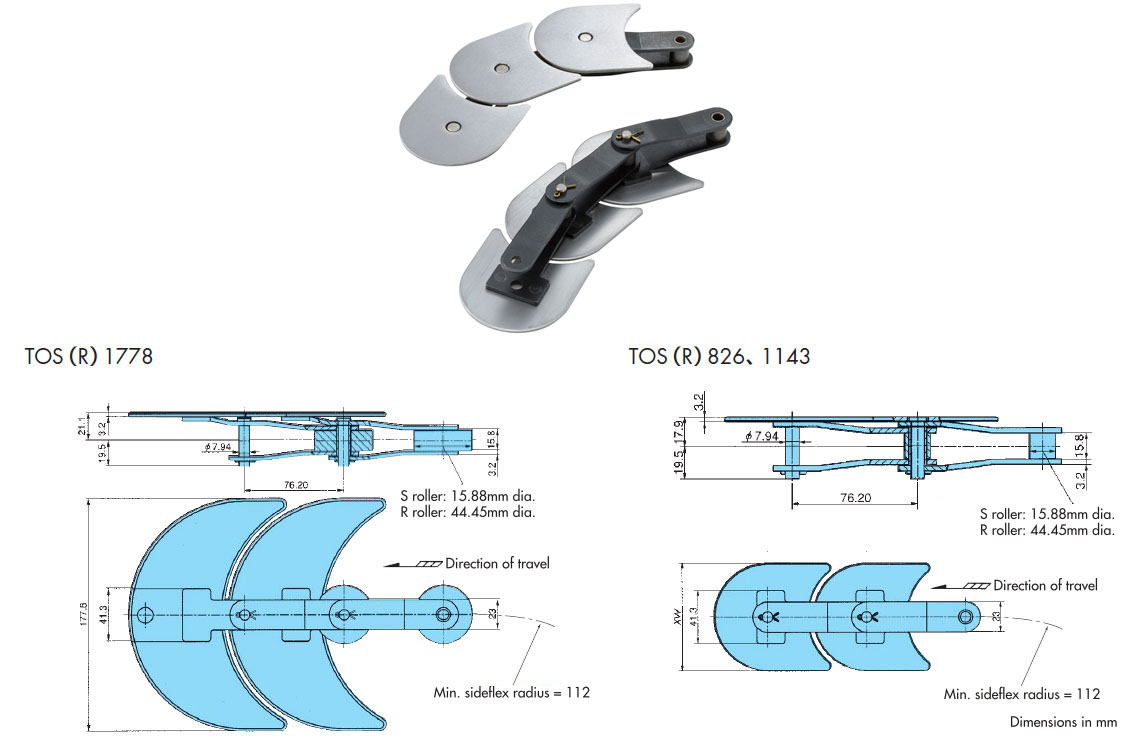

不銹鋼頂板鏈條TO 型主要規格
TO
特性
- ·水平交貨鏈。最適合小空間的水平搬運。
單擊放大
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格、價格、交貨期
| 鏈條 間距 mm |
規格 | 形式 | 滾子 類型 |
上衣 金屬板寬 XW mm |
最大許容張力 kN |
約 質量 kg/m |
使用溫度範圍 °C |
能力 線圖 |
1單一 轉數 轉數 |
|---|---|---|---|---|---|---|---|---|---|
| 76.20 | 標準規格 | TOS826 | Sローラ形 | 82.6 | 2.94 | 4.1 | -10～150 | 能力曲線圖 展示 |
40 |
| TOS1143 | Sローラ形 | 114.3 | 4.8 | ||||||
| TOS1778 | Sローラ形 | 177.8 | 6.3 | ||||||
| TOR826 | Rローラ形 | 82.6 | 5.9 | ||||||
| TOR1143 | Rローラ形 | 114.3 | 6.9 | ||||||
| TOR1778 | Rローラ形 | 177.8 | 8.1 | ||||||
| 76.20 | SS規格 | TOS826-SS | Sローラ形 | 82.6 | 1.77 | 4.1 | -10～150 | 能力曲線圖 展示 |
40 |
| TOS1143-SS | Sローラ形 | 114.3 | 4.8 | ||||||
| TOS1778-SS | Sローラ形 | 177.8 | 6.3 | ||||||
| TOR826-SS | Rローラ形 | 82.6 | 5.9 | ||||||
| TOR1143-SS | Rローラ形 | 114.3 | 6.9 | ||||||
| TOR1778-SS | Rローラ形 | 177.8 | 8.1 |
適用鏈輪
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
 |
|
適用的塑膠軌道
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
  |
這款塑膠軌道不耐熱也不耐化學腐蝕。 |
||||||||||||||||||||
