塑膠模組鏈條鏈輪主要規格
形番：WT-S6300-20T

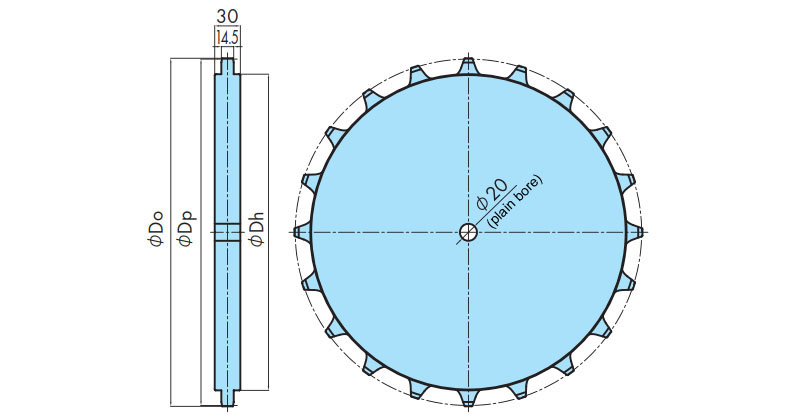

[點擊放大]
※以上僅供參考。正確的信息請務必通過下述及圖紙進行確認。
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 如需洽詢 3D CAD 資料或 PARTcommunity 相關事宜，請聯絡 Cadenas Web2CAD Co., Ltd.。 【Cadenas Web2CAD 株式會社】的聯絡方式，請參閱此處（外部網站）。 |
產品目錄、使用說明書
適用鏈條
WT6306-W
主要規格
| 型號 | 齒數 | 節距圓直徑 DP mm | 外徑 Do mm | 軸孔 形狀 |
軸孔尺寸 d mm |
底孔 mm |
輪轂直徑 Dh mm |
|---|---|---|---|---|---|---|---|
| WT-S6300-20T | 20 | 405.92 | 407.9 | ご要望により製作検討にて 対応いたします。 標準は四角穴形状となります。 | 可根據您的要求進行制作討論 。 | 20 | 371 |
| 材質 | 外觀顏色 | 類型 | 工作溫度範圍 |
|---|---|---|---|
| 聚酰胺 | ブルー | 一體式 | -20℃～60℃ |
注記
1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
