頂板鏈條WT-N1300主要規格

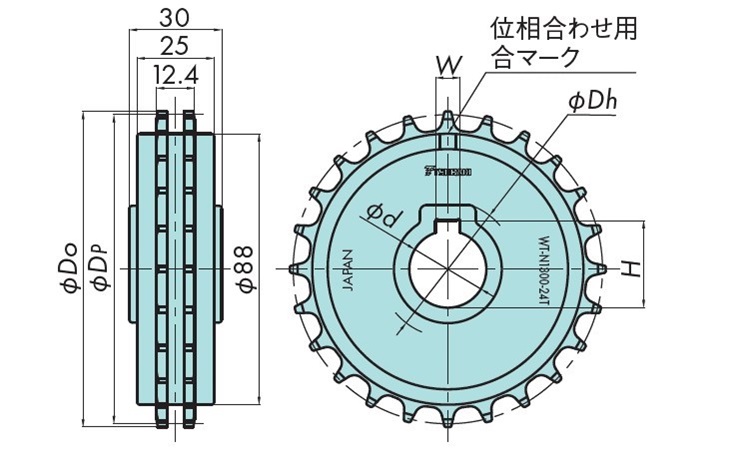

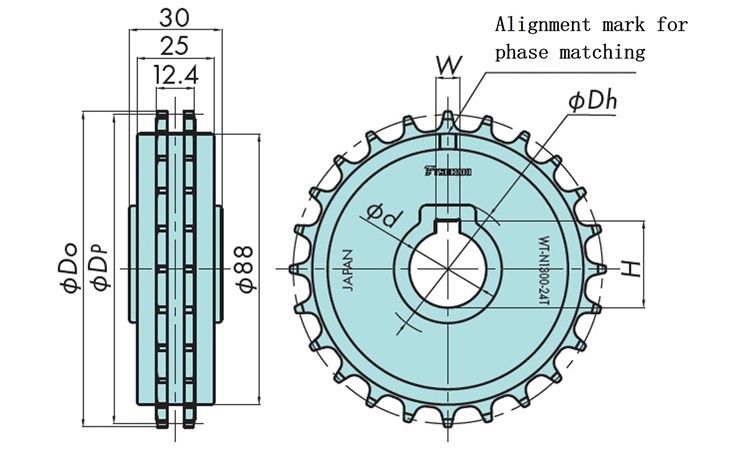

形番：WT-N1300-24T30
單擊放大
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
適用鏈條
WT1306-W
主要規格
| 型號 | 齒數 | 節距圓直徑 DP mm | 外徑 Do mm | 軸孔 形狀 |
軸孔直徑 d mm |
鍵槽 W mm | 鍵槽 H mm |
輪轂直徑 Dh mm |
概略質量 kg |
|---|---|---|---|---|---|---|---|---|---|
| WT-N1300-24T30 | 24 | 100.36 | 102.5 | 圓形 | Φ30 | 8 | 33.3 | 49 | 0.1 |
| 材質 | 外觀顏色 | 類型 | 工作溫度範圍 |
|---|---|---|---|
| 強化聚酰胺 | 黑色 | 一體式 | -20℃～80℃ |
備註
1.為庫存品。
2.為了吸收鏈條與傳送帶的熱膨脹差、鏈條與鏈輪的安裝誤差，軸採用松緊設計。
3.長柄規格請使用研磨棒鋼。
