頂板鏈條的主要規格

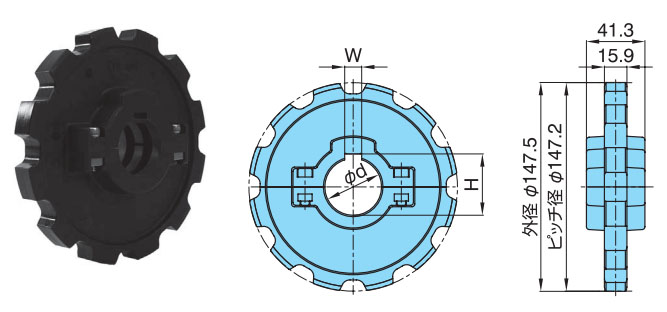

形番：TTUP-12T45

單擊放大

請咨詢

請咨詢

※	3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※	有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M

型號	齒數	節距圓直徑 DP mm	外徑 Do mm	軸孔形狀	軸孔直徑 d mm	鍵槽 W mm	鍵槽 H mm	概略質量 kg
TTUP-12T45	12	147.2	147.5	圓形	Φ45	14	48.8	0.4

材質	外觀顏色	螺栓/螺母材質	類型	工作溫度範圍
強化聚酰胺	黑色	不鏽鋼	分割型	-20℃～80℃

註意
1、螺栓的擰緊扭矩:5.7N・m
2、分割型鏈輪對請勿與其他對混合組合。
