通用腳架 (UF)
可用於傳送帶和裝置的支腳。請在需要傾斜或調整水平的地方使用。孔明追加加工類型也可以固定在地板上。
單擊放大
| 型號 | 材質 | 容許荷重 千牛 |
MB等價品 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 主體板 | 防滑 松緊帶襯墊 |
|||||||

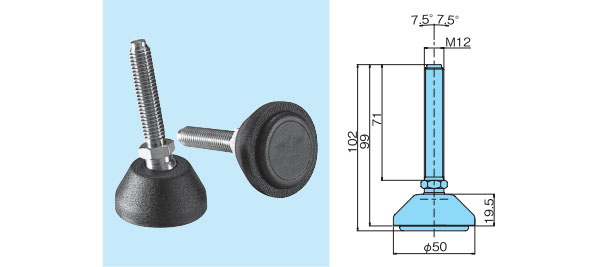

| TP-C17107T-UF | 不銹鋼 (SUS304) |
強化聚酰胺 | 耐油性橡膠 肖氏硬度70 |
12.0 | MB173-68729-UF | DXF | 請咨詢 | 請咨詢 | |
註釋
1.容許荷重是指在靜態狀態下容許荷重。
單擊放大
| 型號 | 材質 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|
| 螺栓 | 主體板 | 防滑橡膠墊 | |||||

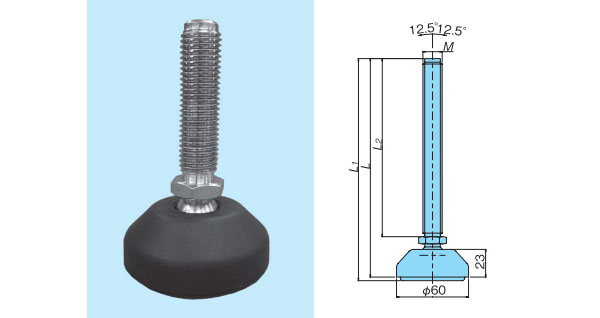

| TP-C171054T-UF | 不銹鋼 (SUS304) | 強化聚酰胺 | 耐油性橡膠 肖氏硬度70 |
DXF | 請咨詢 | 請咨詢 | |
| TP-C171056T-UF | DXF | 請咨詢 | 請咨詢 | ||||
| TP-C171060T-UF | DXF | 請咨詢 | 請咨詢 | ||||
| 型號 | L | L1 | L2 | 容許荷重 千牛 |
M | MB等價品 |
|---|---|---|---|---|---|---|
| TP-C171054T-UF | 94 | 97 | 60 | 15.0 | M16 | MB98-59901-UF |
| TP-C171056T-UF | 179 | 182 | 145 | 15.0 | M16 | MB98-67304-RF |
| TP-C171060T-UF | 179 | 182 | 145 | 15.0 | M20 | MB98-67124-RF |
註釋
1.容許荷重是指在靜態狀態下容許荷重。
單擊放大
| 型號 | 材質 | 容許荷重 千牛 |
MB等價品 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 螺母 | 主體板 | 防滑 松緊帶襯墊 |
|||||||

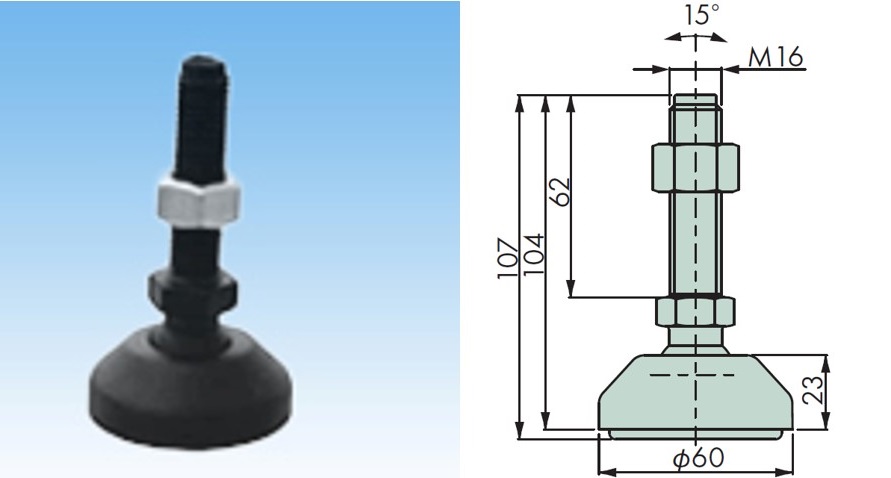

| TP-C17715T-UF | 含鐵芯 聚酰胺 |
不鏽鋼 | 強化聚酰胺 | 耐油性橡膠 肖氏硬度70 |
0.78 | - | DXF | 請咨詢 | 請咨詢 | |
註釋
1.容許荷重是指在靜態狀態下容許荷重。
單擊放大
| 型號 | 材質 | 容許荷重 千牛 |
MB等價品 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓、螺母 | 主體板 | 防滑 松緊帶襯墊 |
|||||||

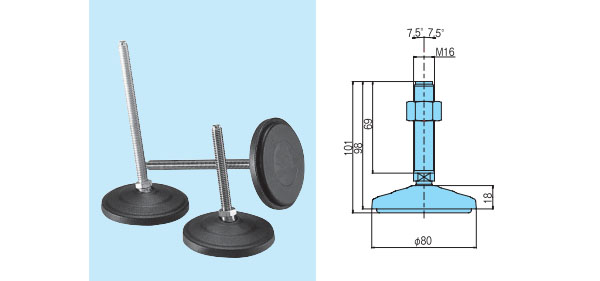

| TP-C17532T-UF | 不銹鋼 (SUS304) |
強化聚酰胺 | 耐油性橡膠 肖氏硬度70 |
15.0 | MB172-56571-UF | DXF | 請咨詢 | 請咨詢 | |
註釋
1.容許荷重是指在靜態狀態下容許荷重。
單擊放大
| 型號 | 材質 | 容許荷重 千牛 |
MB等價品 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓、螺母 | 主體板 | 防滑 松緊帶襯墊 |
|||||||

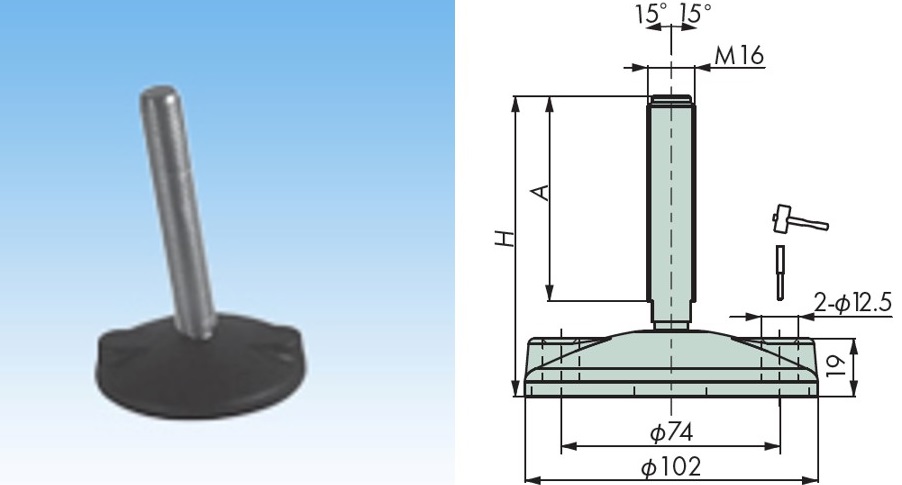

| TP-C17570CT-UF | 不銹鋼 (SUS304) |
強化聚酰胺 | 耐油性橡膠 肖氏硬度70 |
15.0 | MB323-69733-UF | DXF | 請咨詢 | 請咨詢 | |
註釋
1.容許荷重是指在靜態狀態下容許荷重。
2.固定用的孔為了防止異物堵塞，沒有貫通。需要固定孔時，請如圖所示，用衝頭和錘子進行打孔。
單擊放大
| 型號 | 材質 | 容許 負荷 kN |
H | A | MB等價品 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 主體板 | 防滑 松緊帶襯墊 |
|||||||||
| TP-C176450T-UF | 不銹鋼 (SUS304) |
強化 聚酰胺 |
耐油性橡膠 肖氏硬度70 |
18.0 | 100 | 64 | MB133-63343-UF | DXF | 請咨詢 | 請咨詢 | |
| TP-C176453T-UF | 18.0 | 225 | 190 | MB133-67055-UF | DXF | 請咨詢 | 請咨詢 | ||||
註釋
1.容許荷重是指在靜態狀態下容許荷重。
2.固定用的孔為了防止異物堵塞，沒有貫通。需要固定孔時，請如圖所示，用衝頭和錘子進行打孔。
單擊放大
| 型號 | 材質 | 容許荷重 千牛 |
MB等價品 | DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 主體板 | 防滑 松緊帶襯墊 |
|||||||
| TP-C17237T-UF | 不銹鋼 (SUS304) |
強化聚酰胺 | 耐油性橡膠 肖氏硬度70 |
30.0 | M169-68404N-RF | DXF | 請咨詢 | 請咨詢 | |
註釋
1.容許荷重是指在靜態狀態下容許荷重。
2.固定用的孔為了防止異物堵塞，沒有貫通。需要固定孔時，請如圖所示，用衝頭和錘子進行打孔。
