軸承單元主要規格
產品目錄、使用說明書
ひしフランジ形ユニット (UCFL)

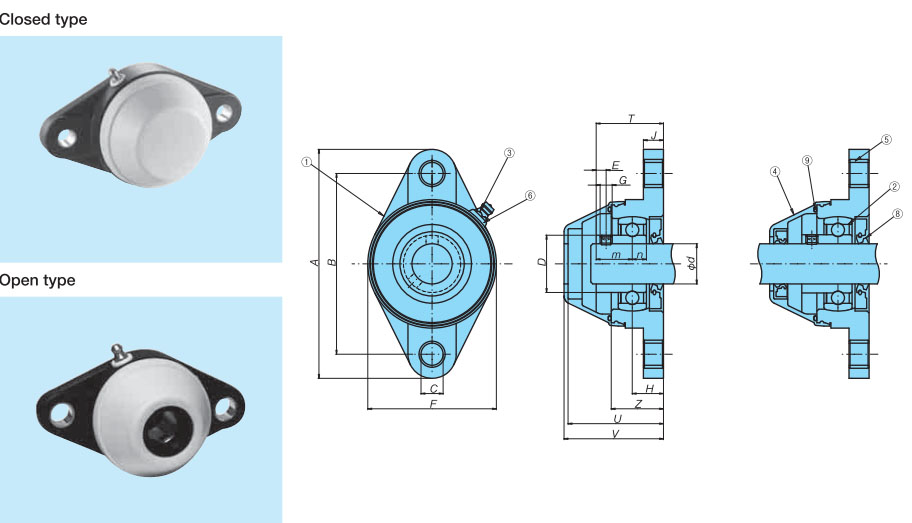

正面和背面都有密封，可有效延長在水和粉塵環境下軸承的壽命。
單擊放大
| 產品編號 | 品名 | 材質 |
|---|---|---|
| 1 | 外殼 | 強化聚酰胺 |
| 2 | 滾珠軸承 | スチール |
| 3 | 脂嘴 | ステンレス |
| 4 | 安全罩蓋 | 聚丙烯 |
| 5 | 間隔套筒 | 黃銅+鍍鎳 |
| 產品編號 | 品名 | 材質 |
|---|---|---|
| 6 | グリスニップルワッシャ | ポリエチレン |
| 8 | 密封 | NBR |
| 9 | O形環 | NBR |
| 型號 | 形狀 | 軸承 基本額定負荷kN |
本體最大 容許荷重 kN |
質量 kg |
自動調心 | 使用溫度範圍 °C |
DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| (基本) 額定動負荷 Cr |
(基本) 額定靜負荷 Cor |
||||||||||
| TP-C54204NR-ECT-UCFL | 密閉型 | 9.9 | 6.6 | 7.5 | 0.21 | 住房和 軸和最大值 角度誤差：2.5° |
0～80 | DXF | 請咨詢 | 請咨詢 | |
| TP-C59204NR-ECT-UCFL | 開放式 | DXF | 請咨詢 | 請咨詢 | |||||||
| TP-C54205NR-ECT-UCFL | 密閉型 | 10.8 | 7.8 | 8.0 | 0.31 | DXF | 請咨詢 | 請咨詢 | |||
| TP-C59205NR-ECT-UCFL | 開放式 | DXF | 請咨詢 | 請咨詢 | |||||||
| 型號 | 尺寸 | MB等價品 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸徑 d |
A | B | C | D | E | F | G | H | J | Z | T | m | n | U | V | ||
| TP-C54204NR-ECT-UCFL | 20 | 114 | 90 | 11 | 29 | 5 | 70 | M6× 0.75 |
15.5 | 10 | 26 | 33.5 | 18 | 7 | 47.5 | 49.5 | MB204C-64647-UCFL |
| TP-C59204NR-ECT-UCFL | MB204C-64657-UCFL | ||||||||||||||||
| TP-C54205NR-ECT-UCFL | 25 | 130 | 99 | 11 | 34 | 5.5 | 70 | M6× 0.75 |
17 | 12.5 | 29 | 36.5 | 19.5 | 7.5 | 52.2 | 54.2 | MB205C-68523-UCFL |
| TP-C59205NR-ECT-UCFL | MB205C-68533-UCFL | ||||||||||||||||
註釋
1.滾珠軸承為固定螺釘式。
2.軸径φ20のグリスニップル位置は上図とは異なります。
