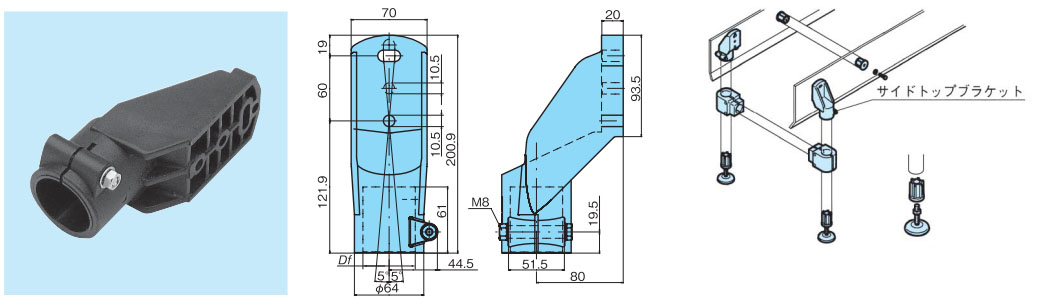

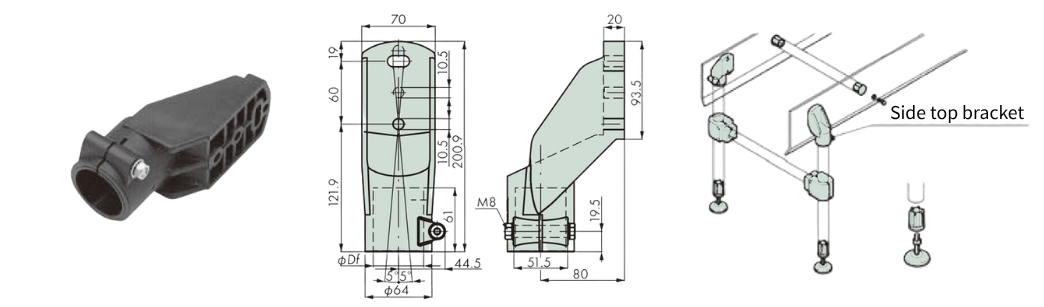

側頂支架 (STB)
從側面支撐傳送帶框架。請用於在傳送帶下部設置托盤等的情況或結構簡單的傳送帶。
單擊放大
側頂支架 (STB)
| 型號 |
材質 |
顏色 |
使用管道外徑
mm (公稱直徑)
Df |
支架
可傾斜角度 |
MB等價品 |
DXF
圖形
數據 |
建議售價 |
交貨期 |
PDF
外形圖 |
| 主體 |
螺栓、
螺母、
墊圈 |
| TP-C14748NT-STB |
強化
聚酰胺 |
不銹鋼
(SUS304) |
黑色 |
48.6 (1½) |
5° |
MB199-59171-STB |
DXF | 請咨詢 |
請咨詢 |
PDF |
