車架支撐部件主要規格
產品目錄、使用說明書

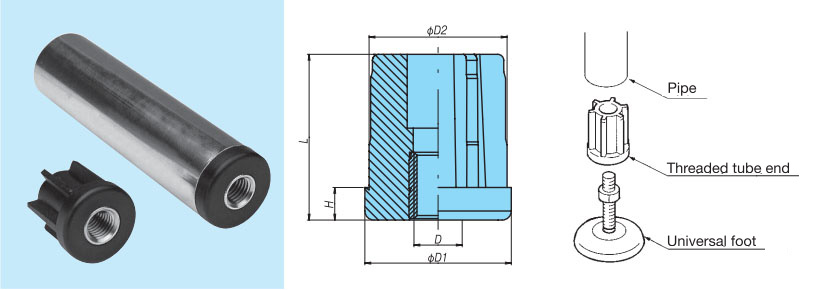

スレッドチューブエンド (SRB)
パイプに挿入し、ユニバーサルフートと組合せれば、コンベヤフレームの脚としてご使用いただけます。
單擊放大
| 型號 | 材質 | 使用管道外徑 mm (公稱直徑) |
DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|
| 主體 | 套筒 | ||||||
| TP-C14767T-SRB | 聚酰胺 | 黃銅+鍍鎳 | 48.6 (1½) | DXF | 請咨詢 | 請咨詢 | |
| TP-C14791T-SRB | 聚酰胺 | 黃銅+鍍鎳 | 60.5 (2) | DXF | 請咨詢 | 請咨詢 | |
| 型號 | D | D1 | D2 | H | L | MB等價品 |
|---|---|---|---|---|---|---|
| TP-C14767T-SRB | M16 | 48 | 45.8 | 10 | 55 | MB180-63081-SRB |
| TP-C14791T-SRB | M16 | 60 | 58 | 12 | 50 | MB180-65154-SRB |
註釋
1.厚さ1.65mm のパイプを使用ください。
