鏈條導軌主要規格

スペーサ・ワッシャ (SP)

單擊放大

間隔 (SP)
型號	材質	顏色	MB等價品	使用溫度範圍 °C	DXF 圖形數據	標準価格	交貨期	PDF 外形圖
TP-C14320T-SP	聚酰胺	黑色	MB523-643451-SP	-20～80	DXF	請咨詢	請咨詢	PDF

註釋

1.TP-C19067VT-PR専用レールとご使用ください。

2.20×20の角シャフトに取付けてください。

單擊放大

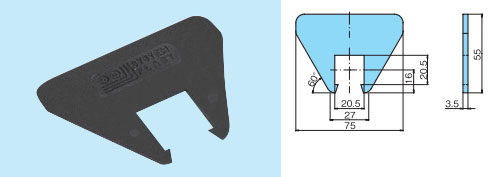

ワッシャ (WS)
型號	材質	顏色	MB等價品	使用溫度範圍 °C	DXF 圖形數據	標準価格	交貨期	PDF 外形圖
TP-C14322T-WS	聚酰胺	黑色	MB533-672801-WS	-20～80	DXF	請咨詢	請咨詢	PDF

註釋

1.多列のトップチェーンを使用される場合ご使用ください。チェーン同士の干渉を防止します。

2.TP-C14320T-SP（スペーサ）と組合わせてご使用ください。

單擊放大

専用レール (PR)
格式	定尺	材質	顏色	MB等價品	使用溫度範圍 °C	DXF 圖形數據	標準価格／1m	交貨期
TP-C19067VT-PR	60m	超高分子量聚乙烯	綠色	MB524-643501-PR	-20～60	DXF	請咨詢	請咨詢

註釋

1.TP-C14320T-SP（スペーサ）専用レールです。ご注文長さ：m単位で切売りします。

2.レールが摩耗した場合、上下を入れ換えることで延命が図れます。
