車架支撐部件主要規格
產品目錄、使用說明書
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。 |
支持基礎 (SB)
支撐輸送機的支腳。
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
套筒 | ||||||||
| TP-C15084T-SB | 強化聚酰胺 | 不鏽鋼 | 黃銅 + 鍍鎳 |
黑色 | 48.6 (1½) | MB615-600373-SB | DXF | 請咨詢 |
請咨詢 |
|
| TP-C15088T-SB | 60.5 (2) | MB615-699992-SB | DXF | 請咨詢 |
請咨詢 |
|||||
| TP-C15084TSS-SB | 不鏽鋼 | 48.6 (1½) | MB615-604583-SB | DXF | 請咨詢 |
請咨詢 |
||||
| TP-C15088TSS-SB | 60.5 (2) | MB615-600453-SB | DXF | 請咨詢 |
請咨詢 |
|||||
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
套筒 | ||||||||
| TP-C15060T-SB | 強化聚酰胺 | 不鏽鋼 | 黃銅 + 鍍鎳 |
黑色 | 48.6 (1½) | MB618-600383-SB | DXF | 請咨詢 |
請咨詢 |
|
| TP-C15064T-SB | 60.5 (2) | MB618-600223-SB | DXF | 請咨詢 |
請咨詢 |
|||||
| TP-C15060TSS-SB | 不鏽鋼 | 48.6 (1½) | MB618-604593-SB | DXF | 請咨詢 |
請咨詢 |
||||
| TP-C15064TSS-SB | 60.5 (2) | MB618-600403-SB | DXF | 請咨詢 |
請咨詢 |
|||||

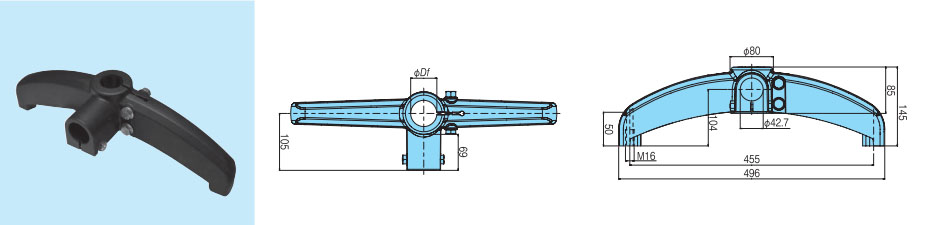

單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
套筒 | ||||||||
| TP-C15068T-SB | 強化聚酰胺 | 不鏽鋼 | 黃銅 + 鍍鎳 |
黑色 | 48.6 (1½) | MB619-600413-SB | DXF | 請咨詢 |
請咨詢 |
|
| TP-C15072T-SB | 60.5 (2) | MB619-600423-SB | DXF | 請咨詢 |
請咨詢 |
|||||
| TP-C15068TSS-SB | 不鏽鋼 | 48.6 (1½) | MB619-604573-SB | DXF | 請咨詢 |
請咨詢 |
||||
| TP-C15072TSS-SB | 60.5 (2) | MB619-600433-SB | DXF | 請咨詢 |
請咨詢 |
|||||
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
耐重 kN |
ボルト、 ナットの 締付トルク N･m |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
套筒 | ||||||||||
| TP-3SB43 | 強化聚酰胺 | 不鏽鋼 | 黃銅 + 鍍鎳 |
黑色 | 42.7 (1¼) | 2.45 | 9.8 | DXF | 請咨詢 |
請咨詢 |
3DCAD | |
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
耐重 kN |
ボルト、 ナットの 締付トルク N･m |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
套筒 | ||||||||||
| TP-2SB43 | 強化聚酰胺 | 不鏽鋼 | 黃銅 + 鍍鎳 |
黑色 | 42.7 (1¼) | 2.45 | 9.8 | DXF | 請咨詢 |
請咨詢 |
3DCAD | |
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
耐重 kN |
ボルト、 ナットの 締付トルク N･m |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
套筒 | ||||||||||
| TP-2SB48 | 強化聚酰胺 | 不鏽鋼 | 黃銅 + 鍍鎳 |
黑色 | 48.6 (1½) | 3.43 | 14.7 | DXF | 請咨詢 |
請咨詢 |
3DCAD | |
| TP-2SB60 | 60.5 (2) | 3.43 | 14.7 | DXF | 請咨詢 |
請咨詢 |
||||||
