鏈條導軌主要規格
產品目錄、使用說明書
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關3DCAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
高回転性リターンローラ (RR)
内周にシャフトとの抵抗が小さいエンプラ材料を使用し、外周にチェーンとの抵抗が大きい軟質材料を使用していますので回転性が非常に優れます。チェーンのスラット上面に傷を付けたくない場合や、帰り側の騒音をやわらげることにも効果があります。また、スラット上面との接触を少なくし、軸穴にベアリングを用いて、摩耗粉の発生を極力抑えたタイプも新しくラインナップしています。
TP-IR60, TP-IR18 : ドライ専用
TP-C121963, 121966RNT-RR, TP-C121967, 121970RNFT-RR : ドライ・ウェット兼用
回位滾子請在傳送帶的回程側作為鏈條上面的支架使用。
單擊放大
| 型號 | 材質 | 顏色 | 使用溫度範圍 °C |
DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 軸・側面 | 外周 | 軸・側面 | 外周 | |||||||

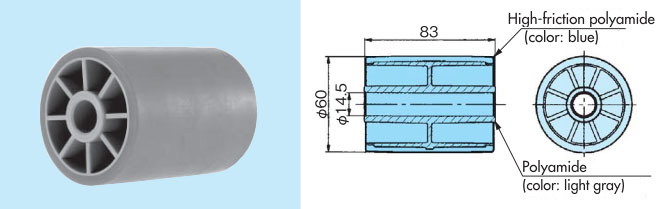

| TP-IR60 | 聚酰胺 | 高摩擦ポリアミド | ライトグレー | ブルー | -20～80 | DXF | 請咨詢 | 請咨詢 | 3DCAD | |
註釋
1.這是您訂購的產品。
2.ウェットな条件では使用しないでください。
3. 使用鏈條的速度為 50 m/min或更低。
單擊放大
| 型號 | 材質 | 顏色 | 使用溫度範圍 °C |
DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 軸・側面 | 外周 | 軸・側面 | 外周 | |||||||

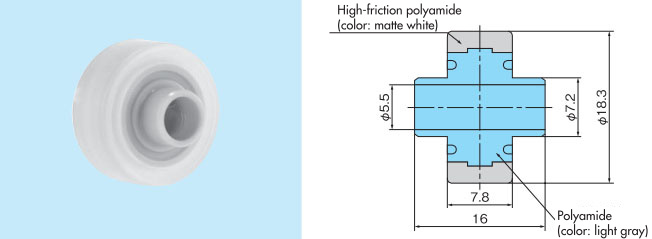

| TP-IR18 | 聚酰胺 | 高摩擦ポリアミド | ライトグレー | つや消しホワイト | -20～80 | DXF | 請咨詢 | 請咨詢 | 3DCAD | |
註釋
1.這是您訂購的產品。
2.ウェットな条件では使用しないでください。
3.BTC4-500-Mと合わせてご使用ください。
單擊放大
| 型號 | 軸徑 Df |
材質 | 顏色 | MB等價品 | 使用溫度範圍 °C |
DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸・側面 | 外周 | 軸・側面 | 外周 | ||||||||

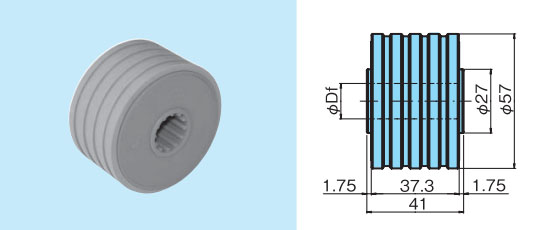

| TP-C121963RNT-RR | 15.5 | 高密度聚乙烯 | 熱可塑性ゴム | 綠色 | グレー | MB613-615342-RR | -20～60 | DXF | 請咨詢 | 請咨詢 | |
| TP-C121966RNT-RR | 20.5 | 高密度聚乙烯 | 熱可塑性ゴム | 綠色 | グレー | MB613-615372-RR | -20～60 | DXF | 請咨詢 | 請咨詢 | |
註釋
1.チェーン速度は50m/min以下でご使用ください。
2.TP-C121966RNT-RRは幅広チェーンに適します。
單擊放大
| 型號 | 軸徑 Df |
材質 | 顏色 | MB等價品 | 使用溫度範圍 °C |
DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸・側面 | 外周 | 軸・側面 | 外周 | ||||||||

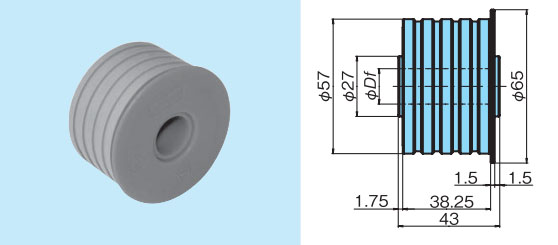

| TP-C121967RNFT-RR | 15.5 | 高密度聚乙烯 | 熱可塑性ゴム | 綠色 | グレー | MB614-615382-RR | -20～60 | DXF | 請咨詢 | 請咨詢 | |
| TP-C121970RNFT-RR | 20.5 | 高密度聚乙烯 | 熱可塑性ゴム | 綠色 | グレー | MB614-615412-RR | -20～60 | DXF | 請咨詢 | 請咨詢 | |
註釋
1.チェーン速度は50m/min以下でご使用ください。
2.TP-C121970RNFT-RRは幅広チェーンに適します。
