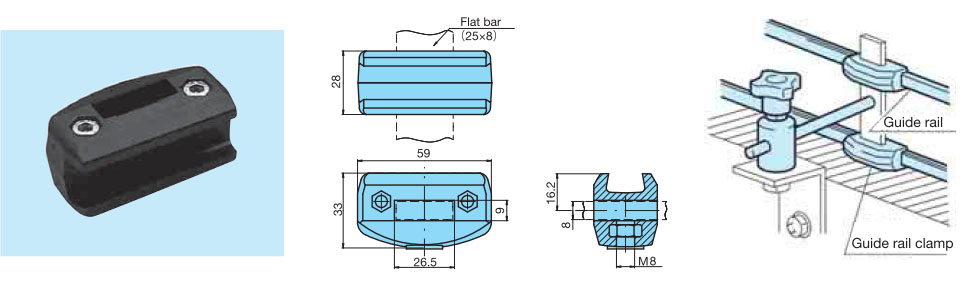

導軌夾具（GRC）
用於固定導軌。
單擊放大
| 型號 | 材質 | 適用導軌 | 固定的對手件 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓 | 螺母 | ||||||||
| TP-C13007T-GRC | 強化聚酰胺 | 不鏽鋼 | 黃銅+鍍鎳 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
平底 25×8 |
MB580-603292-ARG | DXF | 請咨詢 | 請咨詢 | |
單擊放大
| 型號 | 材質 | 適用導軌 | 固定的對手件 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|
| 主體 | ||||||||

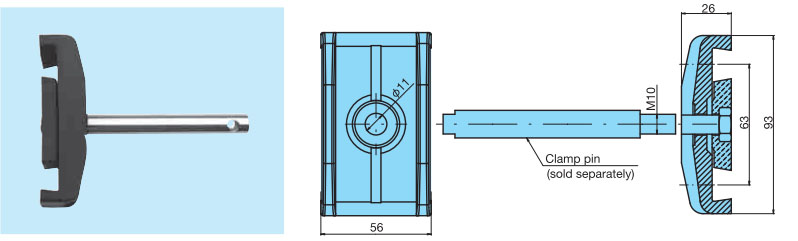

| TP-C13008NVT-GRC | 強化聚酰胺 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
夾緊銷 | MB213-60101-GRC | DXF | 請咨詢 | 請咨詢 |
單擊放大
| 型號 | 材質 | 適用導軌 | 固定的對手件 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓 | 螺母 | ||||||||

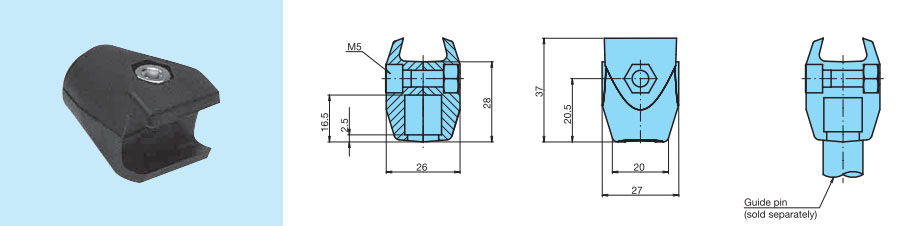

| TP-C13006NVT-GRC | 強化聚酰胺 | 不鏽鋼 | 黃銅+鍍鎳 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
導向銷 | MB210-59941-GRC | DXF | 請咨詢 | 請咨詢 | |
註釋
1.比TP-C13012T-GRC的夾子擰得更緊。請在施加於滑軌壓力較大的部位 (角部或蓄液線等) 使用。
單擊放大
| 型號 | 材質 | 適用導軌 | 固定的對手件 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|
| 主體 | ||||||||

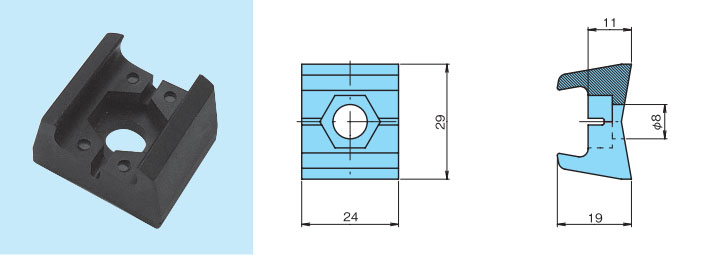

| TP-C13012T-GRC | 強化聚酰胺 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
托架銷 Φ14 |
MB275-66811-GRC | DXF | 請咨詢 | 請咨詢 |
單擊放大
| 型號 | 材質 | 適用導軌 | 固定的對手件 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|

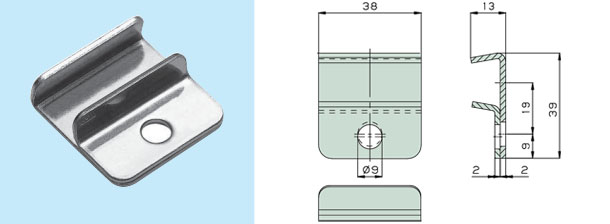

| TP-C13014T-GRC | 不鏽鋼 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
框架 | MB215-60121-GRC MB215-65976-GRC |
DXF | 請咨詢 | 請咨詢 |
單擊放大
| 型號 | 材質 | 適用導軌 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|
| TP-C13120T-GRC | 不鏽鋼 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
MB214-60111-GRC | DXF | 請咨詢 | 請咨詢 |
導軌夾（僅限 TP-C19050LT-GR 型號）（GRC）
單擊放大
| 型號 | 材質 | 適用導軌 | 固定的對手件 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺母、墊圈 | ||||||||

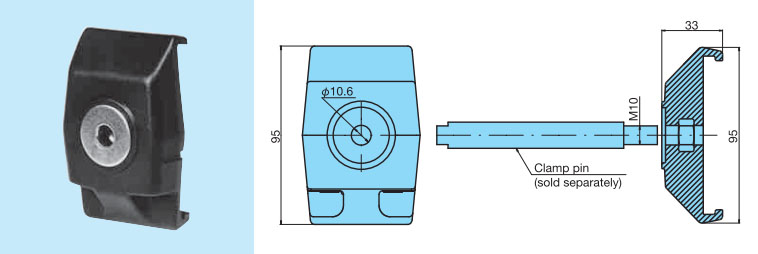

| TP-C13718T-GRC | 強化聚酰胺 | 不鏽鋼 | TP-C19050LT-GR | 夾緊銷 | MB298-60362-GRC | DXF | 請咨詢 | 請咨詢 | |

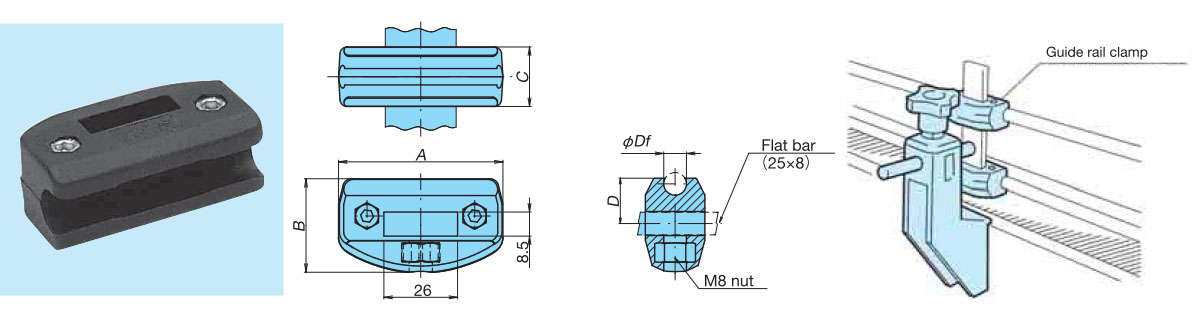

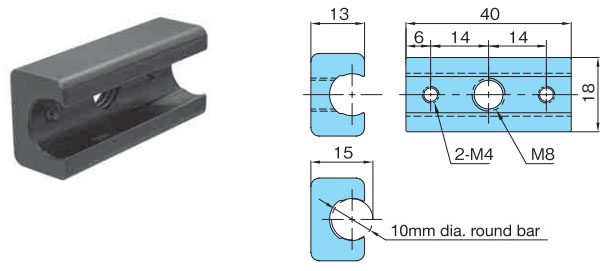

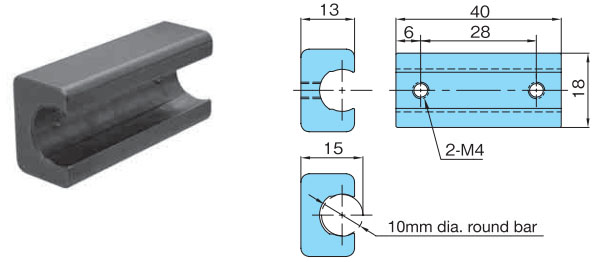

導軌夾具（適用於圓棒）（GRC）
請用於固定圓棒導軌。
單擊放大
| 型號 | 材質 | 平桿 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓 | 螺母 | ||||||
| TP-C13743T-GRC | 強化聚酰胺 | 不鏽鋼 | 黃銅+鍍鎳 | 25×8 | DXF | 請咨詢 | 請咨詢 | |
| TP-C13741T-GRC | DXF | 請咨詢 | 請咨詢 | |||||
| TP-C13744NVT-GRC | DXF | 請咨詢 | 請咨詢 | |||||
| 型號 | Df | A | B | C | D | MB等價品 |
|---|---|---|---|---|---|---|
| TP-C13743T-GRC | 8 | 58 | 33 | 21 | 16 | MB159-6912-GRC |
| TP-C13741T-GRC | 10 | 58 | 33 | 21 | 16 | MB159-63389-GRC |
| TP-C13744NVT-GRC | 12 | 59 | 34.5 | 24 | 19 | MB159-6913-GRC |
單擊放大
| 型號 | 材質 | 可用圓柱 | MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|
| 主體 | 螺母、墊圈 | |||||||

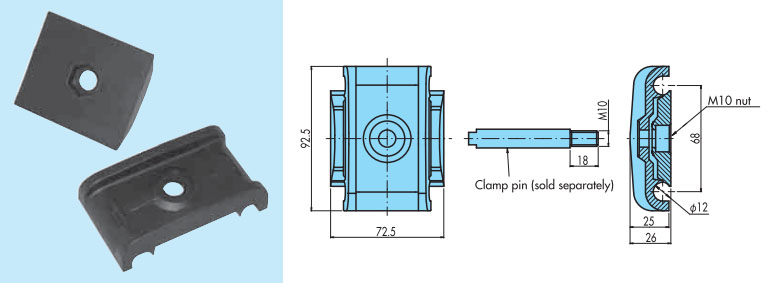

| TP-C13761XPT-GRC | 強化聚酰胺 | 不鏽鋼 | Φ12 | MB70-5095-GRC | DXF | 請咨詢 | 請咨詢 | |

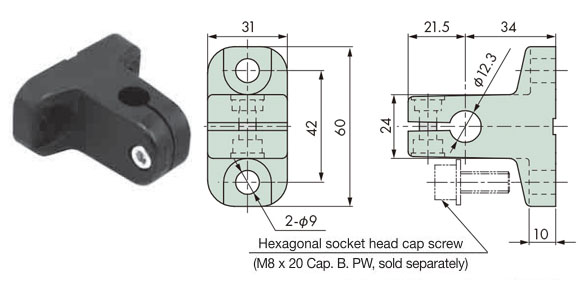

T形夾 (TC)
單擊放大
| 型號 | 材質 | Φ Df | □ A | 螺栓 緊固 扭矩 |
別針 容許 荷重 (保持力) |
MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母 |
||||||||||

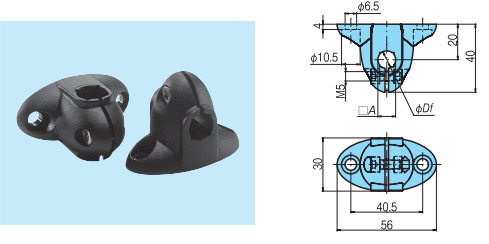

| TP-C13152T-TC | 強化 聚酰胺 |
不鏽鋼 | Φ10 | 8 | 2.94N･m | 49.0N | MB339-68363-TC | DXF | 請咨詢 | 請咨詢 | |
| TP-C13115T-TC | Φ12 | 10 | MB339-68375-TC | DXF | 請咨詢 | 請咨詢 | |||||
單擊放大

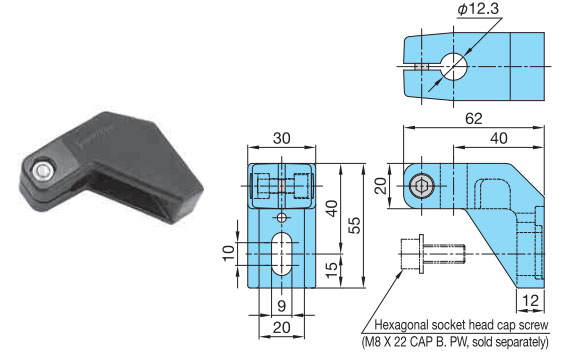

L型夾

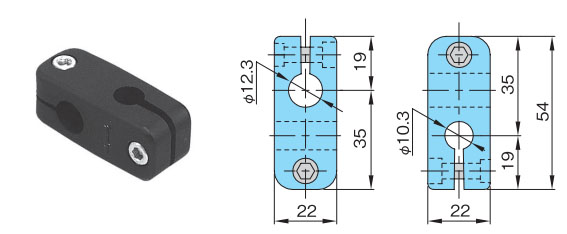

交叉塊 (CC)
請與T形夾或光電感測器夾配合使用，安裝導軌或感測器。
單擊放大
| 型號 | 材質 | Φ DP |
□A | 螺栓 緊固 扭矩 |
別針 容許 荷重 (保持力) |
MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺母、 墊圈 |
||||||||||

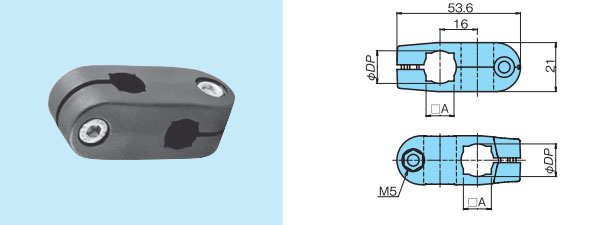

| TP-C13S00114T-CC | POLIA SETAL |
不鏽鋼 | Φ10 | 8 | 2.94N･m | 49.0N | MB340-68373-CC | DXF | 請咨詢 | 請咨詢 | |
| TP-C13S00115T-CC | Φ12 | 10 | MB340-68385-CC | DXF | 請咨詢 | 請咨詢 | |||||
| TP-C13S00116T-CC | Φ14 | 12 | MB340-67375-CC | DXF | 請咨詢 | 請咨詢 | |||||
註釋
1.MB等價品的型號比較請務必參照上表。
單擊放大

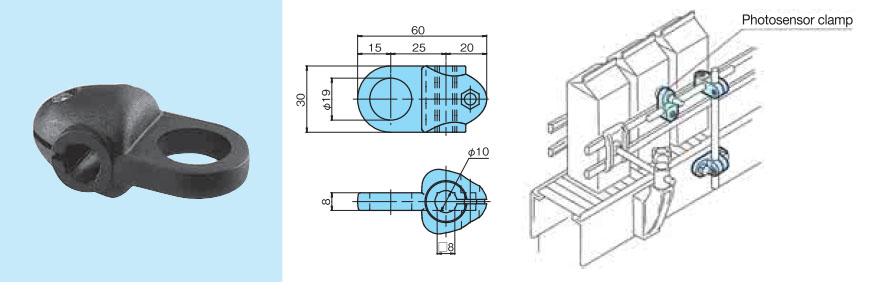

光電感測器漸變 (FSC)
請與十字塊或T形夾一起用於安裝感測器。
單擊放大
| 型號 | 材質 | 螺栓 緊固 扭矩 |
別針 容許 荷重 (保持力) |
MB等價品 | DXF 圖形 數據 |
價格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺母、 墊圈 |
||||||||
| TP-C13153T-FSC | 強化聚酰胺 | 不鏽鋼 | 2.94N･m | 49.0N | MB341-68383-FSC | DXF | 請咨詢 | 請咨詢 | |
