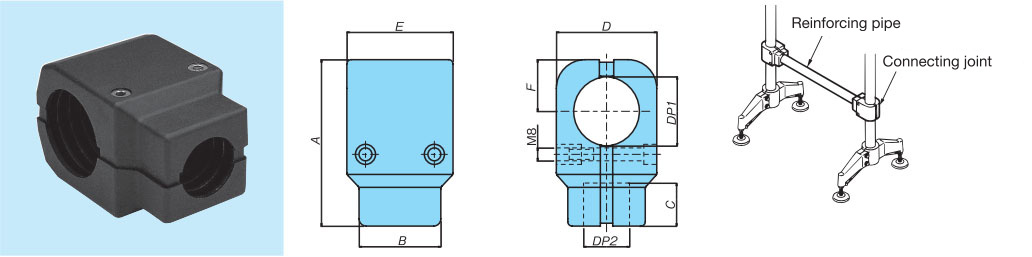

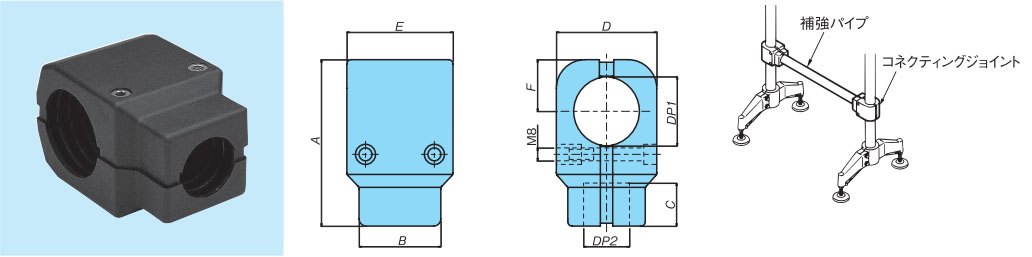

コネクティングジョイント (CJ)
２本のコンベヤの脚を連結することでコンベヤを安定させます。
單擊放大
| 型號 | 材質 | 使用管道外徑 mm (公稱直徑) |
DXF 圖形 數據 |
建議售價 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓 | 套筒 | ||||||
| TP-C14733T-CJ | 強化聚酰胺 | 不銹鋼 (SUS304) | 黃銅 | 48.6 & 42.7 (1½ & 1¼) |
DXF | 請咨詢 | 請咨詢 | |
| TP-C14746T-CJ | 強化聚酰胺 | 不銹鋼 (SUS304) | 黃銅 | 60.5 & 42.7 (2 & 1¼) |
DXF | 請咨詢 | 請咨詢 | |
| 型號 | DP1 | DP2 | A | B | C | D | E | F | MB等價品 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C14733T-CJ | 48.6 | 42.7 | 122 | 62 | 40 | 78 | 78 | 39 | MB137-66813-CJ |
| TP-C14746T-CJ | 60.5 | 42.7 | 130 | 65 | 41 | 82 | 82 | 42.5 | MB137-6502-CJ |
