車架支撐部件主要規格
產品目錄、使用說明書
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 如需洽詢 3D CAD 資料或 PARTcommunity 相關事宜，請聯絡 Cadenas Web2CAD Co., Ltd.。 【Cadenas Web2CAD 株式會社】的聯絡方式，請參閱此處（外部網站）。 |

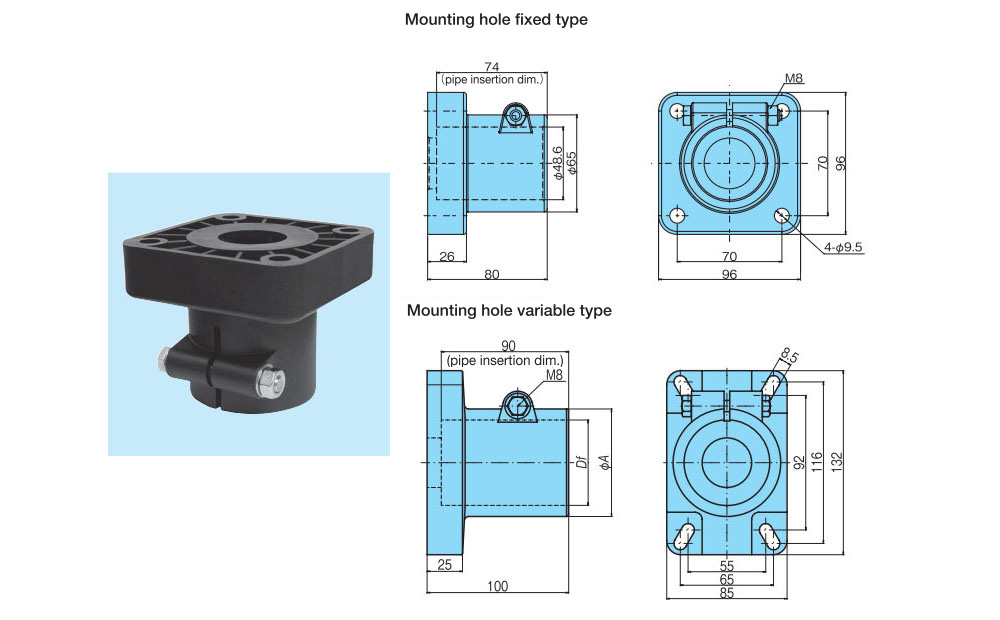

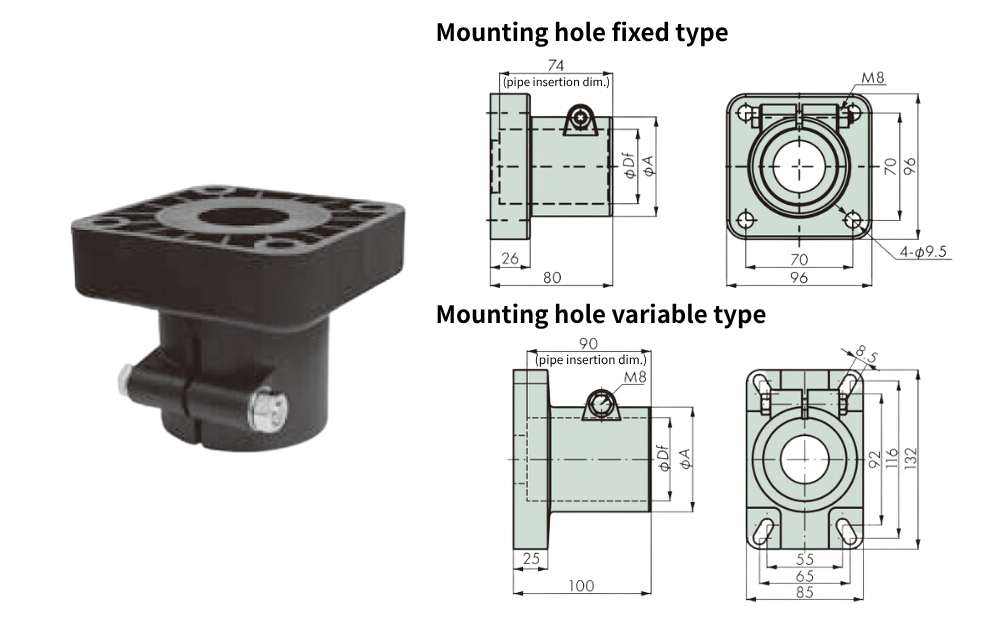

支承頭
用於將管道固定在框架上。支持頭內部的佈線也是可能的。
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
外徑 ΦA |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
|||||||||
| TP-C14050T-BH | 強化聚酰胺 | 不鏽鋼 | 黑色 | 48.6 (1½) | 65 | MB198-59161-BH | DXF | 請諮詢 |
請諮詢 |
|
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
外徑 ΦA |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
|||||||||
| TP-C14741T-BH | 強化聚酰胺 | 不鏽鋼 | 黑色 | 48.6 (1½) | 65 | MB280-63503-BH | DXF | 請諮詢 |
請諮詢 |
|
| TP-C14739T-BH | 60.5 (2) | 76 | MB280-66781-BH | DXF | 請諮詢 |
請諮詢 |
||||
單擊放大
| 型號 | 材質 | 顏色 | 使用管外徑 ΦDf (公稱直徑) |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|---|
| 主體 | 螺栓、 螺母、 墊圈 |
||||||||
| TP-CPSH48 | 強化聚酰胺 | 不鏽鋼 | 黑色 | 48.6 (1½) | DXF | 請諮詢 |
請諮詢 |
3DCAD | |
| TP-CPSH60 | 60.5 (2) | DXF | 請諮詢 |
請諮詢 |
3DCAD | ||||
