頂板鏈條配件的主要規格

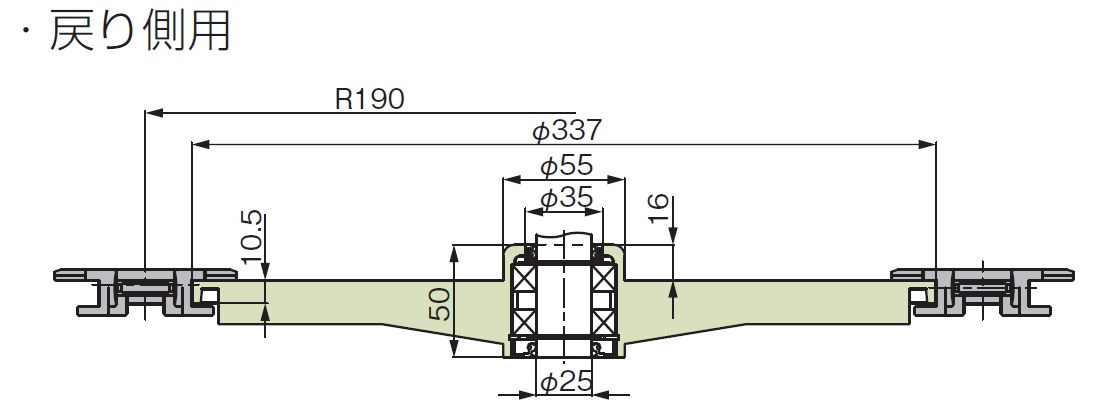

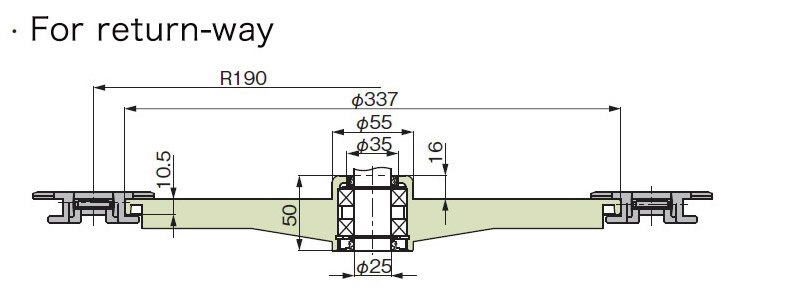

TPUH-BO專用圓角磁碟:TP-C12777T-CD


單擊放大
PDF外形圖

TP-C12777T-CD

DXF圖形數據

請參照下表
(點擊此處查看DXF數據一覽表)

產品目錄、使用說明書

適用鏈條

TPUH-BO

主要規格

應用 運輸側 回程用
型號 TP-C12779T-CD TP-C12777T-CD
本體材質 聚酰胺
主體顏色 黑色
軸承 6005-2RS (25×47×12)
密封圈材質 NBR橡膠
軸用止動圈 Φ25 (DIN471)
約重kg 0.98
鏈條橫向彎曲半徑mm R190
工作溫度範圍°C -20～60
DXF圖形數據 DXF DXF
建議售價 請咨詢 請咨詢
交貨期 請咨詢 請咨詢

註意
1.不推薦搬運不穩定容器。
2.運送側用與返回側用僅有能否貫通軸不同。
3.軸承、密封圈等與圓盤本體分開發貨。
