頂板鏈條配件的主要規格

TPUN-LH専用コーナディスク：TP-C12723T-CD

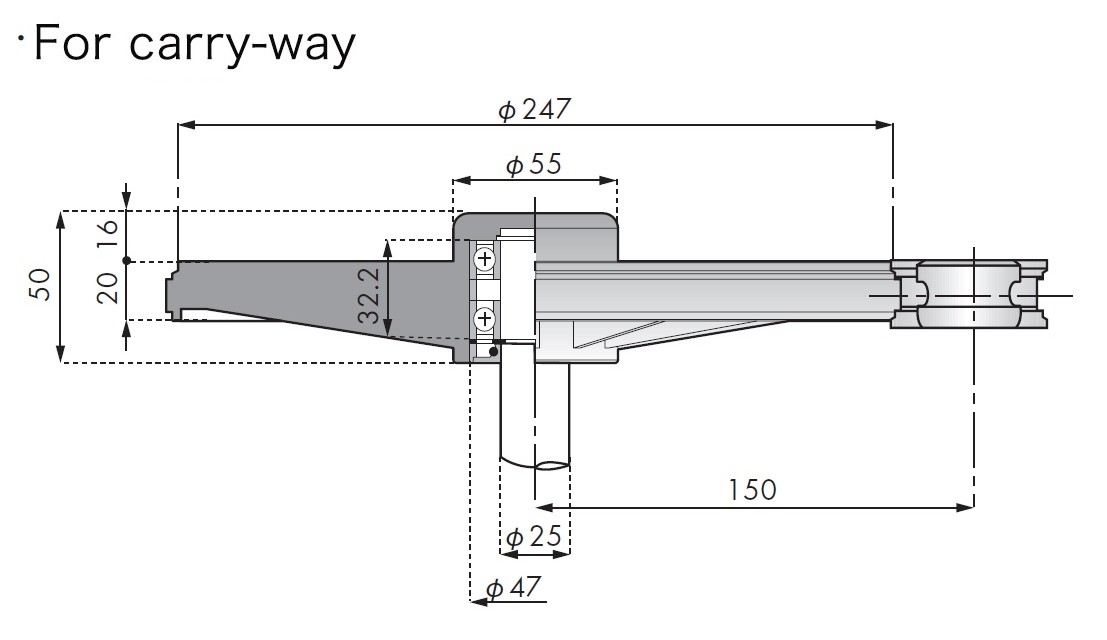

[點擊放大]
※僅供參考。
PDF外形圖

TP-C12723T-CD

DXF圖形數據

請參照下表
(點擊此處查看DXF數據一覽表)

產品目錄、使用說明書

適用鏈條

TPUN535-LH, TPUN550-LH

主要規格

應用 運輸側 回程用
型號 TP-C12723T-CD TP-C12725T-CD
材質 強化聚酰胺
外觀顏色 黑色
軸承材質 鋼
鏈條橫向彎曲半徑mm R150
DXF圖形數據 DXF DXF
標準価格 請咨詢 請咨詢
交貨期 請咨詢 請咨詢

備註
1.搬運側用和返回側用僅在是否貫通軸上有所不同。
2.軸承、密封圈等與圓盤本體分開發貨。
