不鏽鋼傳動鏈條SS規格主要規格
RS11-SS-1
[點擊放大]
※僅供參考。
| ※ | CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格
| 尺寸和規格 列數 |
列數 | 最大容許張力 kN {kgf} |
概略質量 kg/m |
單元 鏈節數 |
|---|---|---|---|---|
| RS11-SS-1 | 1 | 0.05{5} | 0.052 | 134 |
註
1. 這是套筒鏈條，沒有滾輪。
2. 連接鏈節為卡簧形或兩面鉚接。
3. 無過渡鏈節。請選擇偶數鏈節數使用。
4. 單位庫存品。

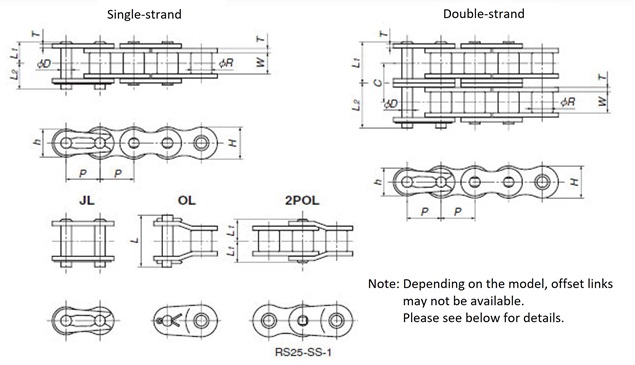

主要尺寸mm
| 間距 P |
套筒直徑 R |
內鏈節寬度 W |
鏈片 | 銷軸 | ||||
|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | |||
| 3.7465 | 2.285 | 1.83 | 0.38 | 3.5 | 3.5 | 1.57 | 2.275 | 3.165 |
應用連結鏈節
| 類型 | 連結鏈節 |
|---|---|
| 型號 | RS11-SS-1-MCJL |
| 標準価格 | 請咨詢 |
| 交貨期 | 請咨詢 |
