RSローラチェーン 主要諸元

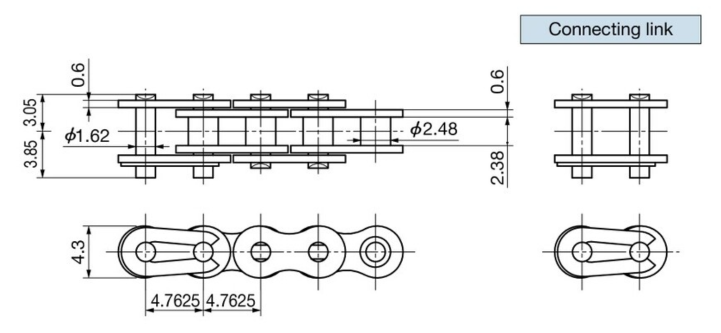

RS15-1
[點擊放大]
※僅供參考。
| ※ | CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 有關CAD數據和PARTcommunity的咨詢，請聯係Cadnas Web to Cad。 【CadnasWeb-to-Cad株式會社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
產品目錄、使用說明書
主要規格
| 尺寸 列數 |
列數 | 最小 拉伸強度 kN{kgf} |
平均 拉伸強度 kN{kgf} |
最大限度 容許張力 kN {kgf} |
約 質量 kg/m |
單元 鏈節數 |
|---|---|---|---|---|---|---|
| RS15-1 | 1 | 1.77{180} | 2.26{230} | 0.31{32} | 0.075 | 210 |
注記
1.オフセットリンクはありませんので、偶数リンクでご使用ください。
2.ブシュチェーンです。ローラはありません。
3.M形継手リンク(JL)をご使用の場合の最大許容張力は0.25kNになります。
4.ユニット在庫品です。
標準価格・納期
| 類型 | 單位 RP類型 |
|---|---|
| 型號 | RS15-1-RP-U |
| 標準価格 | お問合せください |
| 交貨期 | お問合せください |
應用連結鏈節
| 類型 | 連結鏈節 |
|---|---|
| 型號 | RS15-1-MCJL |
| 標準価格 | お問合せください |
| 交貨期 | お問合せください |
適用鏈輪
| 類型 | 1A | 1B | 1C | SD (單排 雙排) |
已開 軸孔 |
鎖緊式 S款 |
鎖緊式 N款 |
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
|
| 基本形式編號 | --- | RS15-1B□T | --- | --- | --- | --- | --- |
| 齒數範圍 | 11T～35T |
