電纜保護鏈條塑膠系列特殊規格
旋轉規格
- 它可用於將電纜和軟管連接到機器人等設備的旋轉部件上。旋轉規格塑膠電纜保護鏈條的結構與標準產品略有不同，但外部尺寸與標準產品相同。
請聯絡我們以了解招聘事宜。 - 適用品種-TKP型、TKC型、TK型※也可使用TKUA型。討論時請咨詢本公司。
單擊放大
■本體鏈節
標準部件經過改造，可以彎曲。
■固定支架
在標準零件的活動端或固定端進行額外的加工，使其彎曲。
但是，根據安裝佈局和格式的不同，標準部件可能可以直接使用。
規格一覽・尺寸
| 反R R1mm |
外圓鼓徑D1 mm |
D2 mm |
D3 mm |
外周壁高H mm |
導向高度h mm |
最大移動速度 m/min |
|
|---|---|---|---|---|---|---|---|
| TKP35H22特殊形 | D4/2+25 | D4+4R+100 | D4+106 | D4+100 | W+25 | 20 | 30 |
| TKP45H25特殊形 | D4/2+30 | D4+4R+120 | D4+126 | D4+120 | W+40 | 30 | 30 |
| TKP58H39特殊形 | D4/2+35 | D4+4R+140 | D4+146 | D4+140 | W+50 | 50 | 30 |
| TKP68H46特殊形 | D4/2+40 | D4+4R+160 | D4+166 | D4+160 | W+55 | 50 | 30 |
| TKP62H34特殊形 | D4/2+40 | D4+4R+160 | D4+166 | D4+160 | W+55 | 50 | 30 |
| TKP90H50特殊形 | D4/2+50 | D4+4R+200 | D4+206 | D4+200 | W+60 | 50 | 30 |
| TKP125H74特殊形 | D4/2+65 | D4+4R+260 | D4+266 | D4+260 | W+70 | 50 | 30 |
| 反R R1mm |
內圓筒直徑D4 mm |
D2 mm |
D3 mm |
外周壁高H mm |
導向高度h mm |
最大移動速度 m/min |
|
|---|---|---|---|---|---|---|---|
| TKP35H22特殊形 | D1/2－2R－25 | D1－4R－100 | D1－4R+6 | D1－4R | W+25 | 20 | 30 |
| TKP45H25特殊形 | D1/2－2R－30 | D1－4R－120 | D1－4R+6 | D1－4R | W+40 | 30 | 30 |
| TKP58H39特殊形 | D1/2－2R－35 | D1－4R－140 | D1－4R+6 | D1－4R | W+50 | 50 | 30 |
| TKP68H46特殊形 | D1/2－2R－40 | D1－4R－160 | D1－4R+6 | D1－4R | W+55 | 50 | 30 |
| TKP62H34特殊形 | D1/2－2R－40 | D1－4R－160 | D1－4R+6 | D1－4R | W+55 | 50 | 30 |
| TKP90H50特殊形 | D1/2－2R－50 | D1－4R－200 | D1－4R+6 | D1－4R | W+60 | 50 | 30 |
| TKP125H74特殊形 | D1/2－2R－65 | D1－4R－260 | D1－4R+6 | D1－4R | W+70 | 50 | 30 |
| 反R R1mm |
外圓鼓徑D1 mm |
D2 mm |
D3 mm |
D4 mm |
外周壁高H mm |
導向高度h mm |
最大移動速度 m/min |
|
|---|---|---|---|---|---|---|---|---|
| TKC34H25W130R70 特殊型 | 170 | 690 | 400 | 394 | 290 | 160 | 40 | 40 |
| 140 | 630 | 340 | 334 | 230 | 160 | 40 | 40 | |
| 205 | 750 | 470 | 464 | 350 | 160 | 40 | 40 |

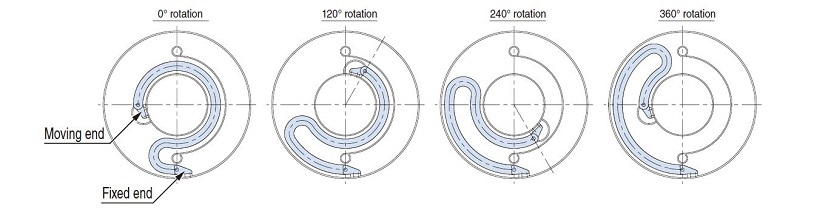

內回旋軌跡
單擊放大

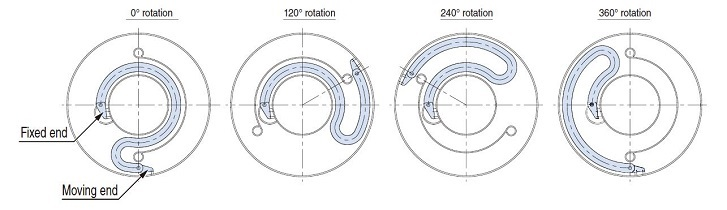

外旋軌跡
單擊放大
