電纜保護鏈條鋼製系列 TKV 型主要規格
TKV(TKV130)
結構
單擊放大
產品目錄、使用說明書
基本規格
可高速、高頻次使用。
| 鏈節距mm | 130 |
|---|---|
| 最大移動行程米 | 30 |
| 電纜軟管最大外徑mm | 60 |
| 電纜軟管最大質量kg/m | 50 |
| 最大移動速度m/min | 150 |
| 工作溫度範圍 | -10ﾟC～80ﾟC |
| 本體材質 | 鋼 |
| 支架材質 | 鋁 |
備註
1.本商品的選定、訂購需要與本公司協商。請咨詢本公司。
2、TKV型除了TKV130外，還有輕量型 (TKV095) 。

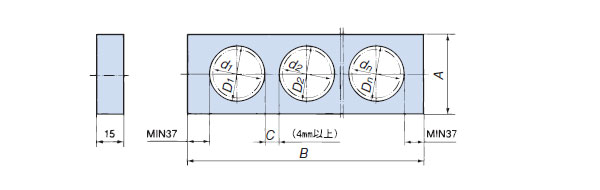

支撐尺寸
單擊放大
| 電纜軟管 最大外徑 d |
支撐架高度 A |
|---|---|
| Φ46 | 65 |
| Φ55 | 75 |
| Φ60 | 90 |
| 彎曲半徑R | 支架寬度B | |||||
|---|---|---|---|---|---|---|
| 150 | 200 | 250 | 300 | 350 | 400 | |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 250 | - | ○ | ○ | ○ | ○ | ○ |
| 300 | - | - | ○ | ○ | ○ | ○ |
| 400 | - | - | - | ○ | ○ | ○ |
備註
1.B尺寸400以上也可制作，敬請咨詢。
2.護具的寬高依訂購尺寸制作。

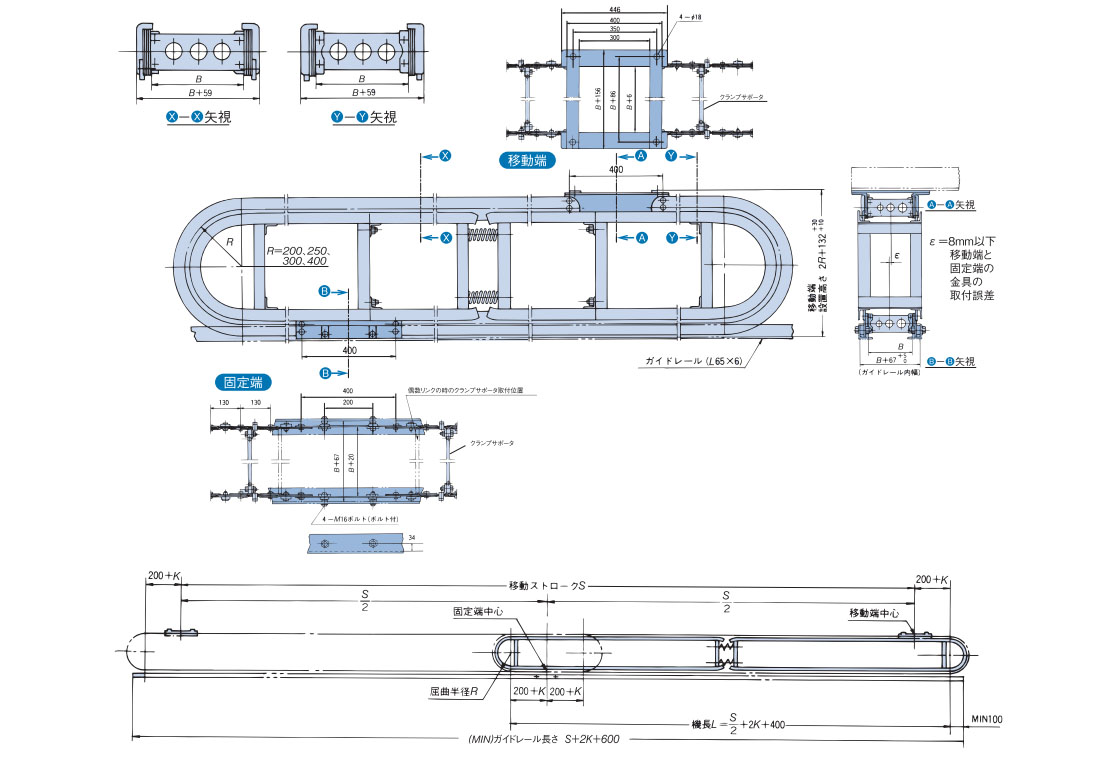

尺寸圖
單擊放大
註
*我們的生產範圍：框架、鏈節、支撐件（連接板）
-標準油漆顏色為蒙塞爾符號 2.5B6/2。
- 活動端和固定端的支撐件都起到夾緊支撐的作用，用於夾緊電纜和軟管，因此請告知我們實際的外徑。
*客戶安裝範圍：導軌、行動端鏈節、接線盒
