電纜保護鏈條​鋼系列 TKI 型主要規格

TKI

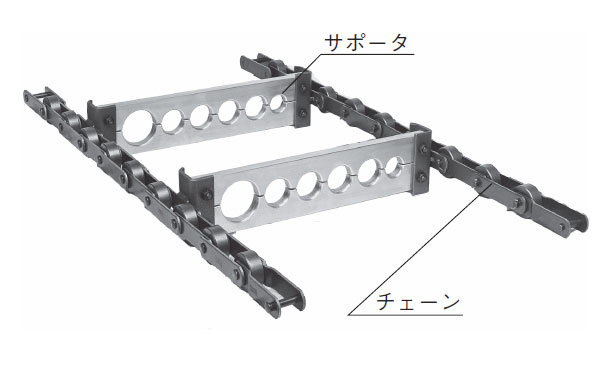

結構


單擊放大
PDF外形圖

請咨詢

DXF圖形數據

敬請垂詢
(點擊此處查看DXF數據一覽表)

產品目錄、使用說明書

基本規格

適用於高頻長行程應用。

最大移動行程米 100
電纜軟管最大外徑mm 80
電纜軟管最大質量kg/m 100
最大移動速度m/min 120
工作溫度範圍 -10ﾟC～150ﾟC
本體材質 鋼
支架材質 鋁

備註
1.本商品的選定、訂購需要與本公司協商。請咨詢本公司。

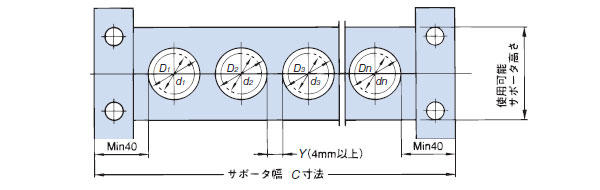

支撐尺寸


單擊放大

標準支架高度與電纜軟管外徑的關係單位:mm
支架高度 支承孔最大直徑 電纜軟管
最大外徑
65 50 46
75 60 55
90 66 60
110 88 80
標準支撐寬度 (C) 與彎曲半徑(R) 的關係 單位：mm
彎曲半徑R 支撐架高度
使用範圍		 標準支架寬度
(50mm間隔) C
175 65～110 100～500
200 100～600
250 150～700
300 150～900
350 200～1000
400 200～1200
500 250～1500

尺寸圖


單擊放大

備註
・標準塗裝色為Mansel記號2.5B6/2。
・移動端、固定端兩側的支撐架作為夾緊支撐架將電纜、軟管夾緊，請告知實際外徑。
※客戶施工範圍: (1) 導軌 (2) 鏈接板 (3) 移動端連接金屬配件 (4) 端子盒

單位:mm
彎曲半徑R 滾筒直徑D A B E F (G) I (J) (K)
175 350 1800 2000 620 420 MAX
410		 390 MAX
500		 MAX
40
200 400
250 500
300 600
350 700
400 800 2000 2500 820 620 MAX
610		 440 MAX
600		 MAX
60
500 1000
