FLATVEYOR主要規格

■透過加入支撐部件，它可以比扁平電纜使用長行程。
■根據使用條件提供專用電纜和管道。

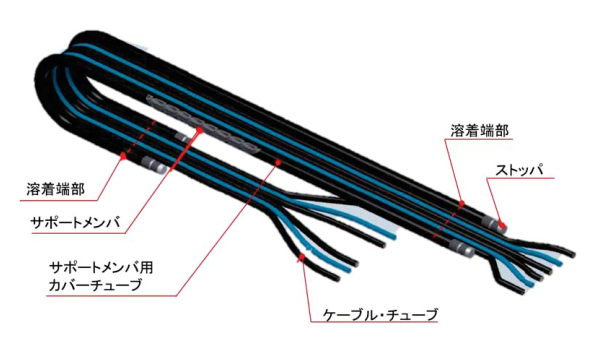

結構

單擊放大

PDF外形圖

請咨詢

DXF圖形數據

敬請垂詢
(點擊此處查看DXF數據一覽表)

產品目錄、使用說明書

材質

支持成員		工程塑膠
支撐構件管		PVC
止動器		PE

基本規格和能力

單擊放大

最大移動行程^註）1		支撐構件彎曲半徑R40 ･･･ 1600mm
		支撐構件彎曲半徑R70 ･･･ 2200mm
		支撐構件彎曲半徑R100 ･･･ 2800mm
		支撐構件彎曲半徑R130 ･･･ 2800mm
最大移動速度		2m/sec
最大加速度		4G
工作溫度範圍		-10℃～80℃
最大纜管外徑		16mm以下

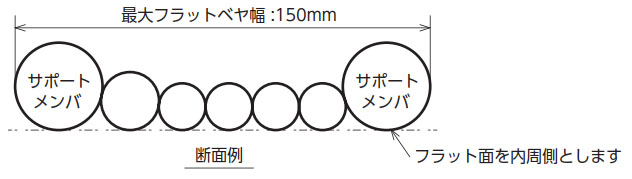

最大寬度標準		150mm

註）1.當支撐材料的量為0.4 kg/m時。
2. 支撐構件的彎曲半徑可能與安裝FLATVEYOR時的彎曲半徑不同。

選定

所有FLATVEYOR均依照製造商規格選用。請填寫詢價單，註明您的使用條件並寄給我們。
具體規格將由我們選定。

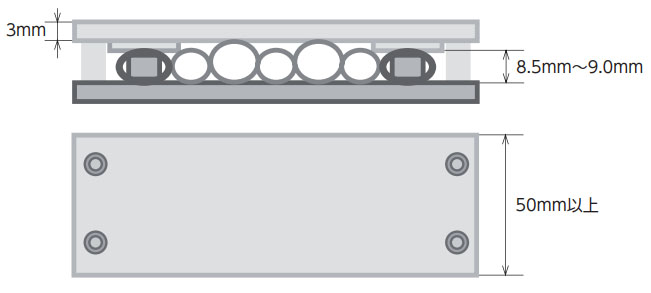

用於固定FLATVEYOR夾具的操作

電纜外徑小於或等於8.5mm時

夾具長度50mm以上，夾具板厚3mm以上，
夾具高度為8.5mm~9.0mm
請使用墊片等。
另外請用M6伏特擰緊4個地方。

單擊放大

電纜外徑大於8.5mm

夾具長度50mm以上，夾具板厚3mm以上，
支承梁管件的內高為8.5mm~9.0mm
請使用墊片等。
另外請用M6伏特擰緊4個地方。

單擊放大

註意事項

如果支撐架管的高度小於或等於8.5mm，支撐架管可能會變形或損壞。

選項

連接器安裝

請提供連接器制造商名稱、連接器型號、端子型號、線束圖紙。確認本公司是否可以對應，然後回答。
使用的零件可由本公司採購或提供。

未在目錄中列出的電纜集成

我們也可以選用產品目錄中未列出的線纜。請聯絡我們。
請注意，除FLATVEYOR製造過程中的缺陷外，所提供的電纜不在我們的保固範圍內。

固定夾具

本公司可以制作。客戶自行制作時，請參照上述推薦尺寸。

電纜·空氣管道用管道

300V額定電纜

UL STYLE No.	2464
額定溫度°C	80
額定電壓V	300
工作溫度範圍°C	-10～80

導體	鍍錫軟銅絞線
絕緣體	特殊彈性體
屏蔽	鍍錫軟銅線編織
護套	耐油性PVC (黑色)

屏蔽有無	最小彎曲半徑
無屏蔽	電纜外徑的6倍以上
有屏蔽	電纜外徑的8倍以上

導體			心徑mm	對數	無屏蔽					有屏蔽					容許電流^註) A (30°C)
SQ mm²	AWG 尺寸	配置	心徑mm	對數	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×6倍	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×8倍	容許電流^註) A (30°C)
0.1	28	49/0.05	0.74	1	S1	3.3	13	0.013	20	S32	3.8	21	0.021	31	2.4
				2	S2	4.4	20	0.020	27	S33	4.8	30	0.030	39	1.8
				3	S3	4.7	23	0.023	29	S34	5.1	34	0.034	41	1.6
				4	S4	5.0	27	0.027	30	S35	5.4	38	0.038	44	1.4
				5	S5	5.3	32	0.032	32	S36	5.7	43	0.043	46	1.3
				6	S6	5.6	36	0.036	34	S37	6.0	48	0.048	48	1.2
				7	S7	5.6	39	0.039	34	S38	6.0	50	0.050	48	1.2
				8	S8	6.0	43	0.043	36	S39	6.4	56	0.056	52	1.1
				10	S9	6.6	52	0.052	40	S40	7.0	66	0.066	56	1.0
0.2	25	102/0.05	0.93	1	S10	3.7	17	0.017	23	S41	4.2	25	0.025	34	3.8
				2	S11	5.0	27	0.027	30	S42	5.4	37	0.037	44	3.0
				3	S12	5.3	34	0.034	32	S43	5.7	45	0.045	46	2.6
				4	S13	5.7	39	0.039	35	S44	6.3	51	0.051	51	2.3
				5	S14	6.1	47	0.047	37	S45	6.5	60	0.060	52	2.1
				6	S15	6.6	54	0.054	40	S46	7.1	69	0.069	57	2.0
				7	S16	6.6	58	0.058	40	S47	7.1	73	0.073	57	1.9
				8	S17	7.1	65	0.065	43	S48	7.6	80	0.080	61	1.8
				10	S18	7.8	80	0.080	47	S49	8.2	97	0.097	66	1.7
0.3	23	108/0.06	1.09	1	S19	4.0	20	0.020	24	S50	4.4	28	0.028	36	5.2
				2	S20	5.5	36	0.036	33	S51	5.9	44	0.044	48	4.0
				3	S21	5.9	42	0.042	36	S52	6.4	54	0.054	52	3.5
				4	S22	6.3	51	0.051	38	S53	6.7	64	0.064	54	3.2
				5	S23	6.9	61	0.061	42	S54	7.3	76	0.076	59	2.9
				6	S24	7.4	72	0.072	45	S55	7.8	87	0.087	63	2.7
				7	S25	7.4	78	0.078	45	S56	7.8	94	0.094	63	2.5
				8	S26	8.0	88	0.088	48	S57	8.4	105	0.105	68	2.4
				10	S27	8.8	110	0.110	53	S58	9.2	130	0.130	74	2.3
0.5	21	177/0.06	1.36	1	S28	4.6	26	0.026	28	S59	5.0	37	0.037	30	7.7
				2	S29	6.4	51	0.051	39	S60	6.8	67	0.067	41	5.8
				3	S30	6.9	64	0.064	42	S61	7.3	82	0.082	44	4.9
				4	S31	7.5	75	0.075	45	S62	7.9	94	0.094	48	4.7

註)允許電流是參考值，而不是保證值。

剖視圖 (示例)

無屏蔽

有屏蔽

絕緣體識別

對數	絕緣色
	第一類心線	第二類心線
	第一類心線	第二類心線
1	藍色	白色
2	黃色	紫色
3	綠色	黑色
4	紅色	灰燼
5	紫色	橙子

對數	絕緣色
	第一類心線	第二類心線
	第一類心線	第二類心線
6	藍色	茶
7	黃色	黑色
8	綠色	灰燼
9	紅色	橙子
10	紫色	白色

600V額定電纜

UL STYLE No.	2586
額定溫度°C	105
額定電壓V	600
工作溫度範圍°C	-10～105

導體	鍍錫軟銅絞線
絕緣體	特殊彈性體
屏蔽	鍍錫軟銅線編織
護套	耐油性PVC (黑色)

屏蔽有無	最小彎曲半徑
無屏蔽	電纜外徑的6倍以上
有屏蔽	電纜外徑的8倍以上

導體			心徑mm	芯線數	無屏蔽					有屏蔽					容許電流^註) A (30°C)
SQ mm²	AWG 尺寸	配置	心徑mm	芯線數	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×6倍	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×8倍	容許電流^註) A (30°C)
0.5	21	100/0.08	1.52	2	P1	5.3	34	0.034	32	P35	5.7	45	0.045	46	9.2
				3	P2	5.5	41	0.041	33	P36	5.9	53	0.053	48	8.0
				4	P3	5.9	49	0.049	36	P37	6.3	61	0.061	51	7.2
				5	P4	6.3	58	0.058	38	P38	6.7	72	0.072	54	6.7
				6	P5	6.8	66	0.066	41	P39	7.2	83	0.083	58	6.2
				8	P6	8.0	90	0.090	48	P40	8.4	110	0.110	68	5.6
				10	P7	8.9	110	0.110	54	-					5.1
0.75	19	150/0.08	1.73	2	P8	5.7	41	0.041	35	P41	6.1	53	0.053	49	12.0
				3	P9	5.9	51	0.051	36	P42	6.3	62	0.062	51	10.5
				4	P10	6.4	63	0.063	39	P43	6.8	75	0.075	55	9.4
				6	P11	7.4	87	0.087	45	P44	7.8	105	0.105	63	8.1
				8	P12	8.8	120	0.120	53	P45	9.3	145	0.145	75	7.3
				10	P13	9.7	145	0.145	59	-					6.7
1.25	17	7/36/0.08	2.2	2	P14	6.6	58	0.058	40	P46	7.0	72	0.072	56	17.3
				3	P15	7.0	75	0.075	42	P47	7.4	89	0.089	60	15.1
				4	P16	7.5	92	0.092	45	P48	7.9	110	0.110	64	13.5
				6	P17	8.8	130	0.130	53	P49	9.3	155	0.155	75	11.7
2	15	7/57/0.08	2.6	2	P20	7.4	79	0.079	45	P51	7.8	94	0.094	63	23.6
				3	P21	7.8	105	0.105	47	P52	8.2	120	0.120	66	20.6
				4	P22	8.5	130	0.130	51	P53	9.0	155	0.155	72	18.4
				6	P23	10.0	185	0.185	60	-					15.9
3.5	12	7/64/0.1	3.4	2	P26	9.3	125	0.125	56	P56	9.8	155	0.155	79	35.5
3.5	12	7/64/0.1	3.4	3	P27	9.8	165	0.165	59	-					30.9

註)允許電流是參考值，而不是保證值。

剖視圖 (示例)

無屏蔽

有屏蔽

絕緣體識別

心線編號	絕緣色
1	黑色
2	白色
3	紅色
4	綠色
5	黃色
6	茶
7	藍色
8	灰燼
9	橙子
10	紫色

空氣管道

No.	規格			配置
No.	外徑mm	內徑mm	最高工作壓力MPa	材質	顏色
T1	4.0	2.5	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
T2	6.0	4.0	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
T3	8.0	5.0	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
T4	10.0	6.5	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
