CLEANVEYOR主要規格

■最適合在潔淨室內使用。
■提供配合使用條件的專用電纜及軟管。

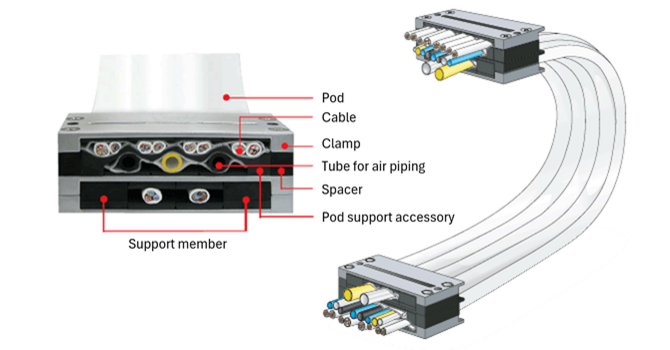

結構

單擊放大

PDF外形圖

請咨詢

DXF圖形數據

敬請垂詢
(點擊此處查看DXF數據一覽表)

產品目錄、使用說明書

材質

註）交貨時會附上一張超高分子量聚乙烯薄膜，用於貼在CLEANVEYOR的安裝面上。
吊艙		氟樹脂 (ePTFE)
電纜	導體	鍍錫軟銅絲或軟銅絲
	絕緣體	氟樹脂(FEP, ETFE, PFA) 或聚酯係熱可塑性彈性體 (TPEE)
	粘結劑	氟樹脂 (ePTFE)
	屏蔽	鍍錫軟銅絲
	護套	PVC LF (無鉛)
支持成員		工程塑膠
夾具		鋁
隔板		工程塑膠
吊艙支撐附件		PVC

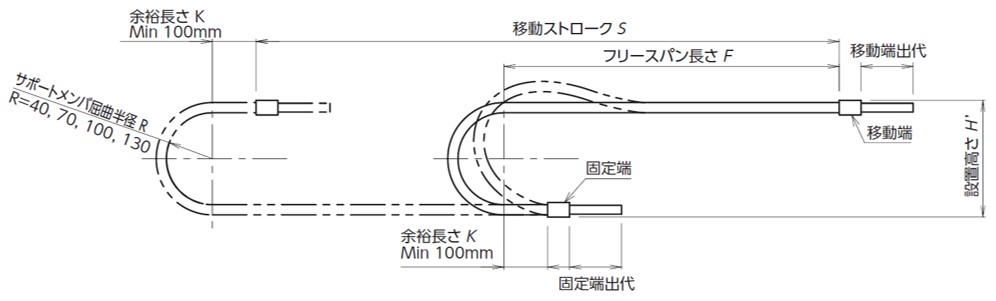

基本規格和能力

單擊放大

最大移動行程^註）1		支撐構件彎曲半徑R40 ･･･ 1600mm
		支撐構件彎曲半徑R70 ･･･ 2200mm
		支撐構件彎曲半徑R100 ･･･ 2800mm
		支撐構件彎曲半徑R130 ･･･ 2800mm
最大移動速度		2m/sec
最大加速度		4G
工作溫度範圍		-10℃～80℃
最小、最大纜管外徑		3～10mm

註）1.當支撐材料的量為0.4 kg/m時。
2. 支撐構件的彎曲半徑可能與安裝CLEANVEYOR時的彎曲半徑不同。

選定

所有CLEANVEYOR產品均依照廠商規格選用。請填寫詢價單，註明您的使用條件並寄給我們。
具體規格將由我們選定。

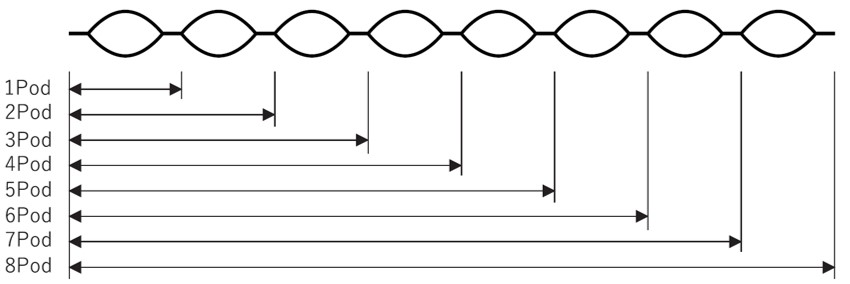

吊艙

單擊放大

標準規格
吊艙數	Pod厚度^註) mm	吊艙寬度^註) mm	連結寬度^註) mm	整體寬度 mm
1Pod	1	19	2.3	23.6
2Pod				44.9
3Pod				66.2
4Pod				87.5
5Pod				108.8
6Pod				130.1
7Pod				151.4
8Pod				172.7


纜管外徑	最大容量/Pod	存儲圖像
外徑≤Φ4.0	3
Φ4.0<外徑≤Φ6.3	2
Φ6.3<外徑≤Φ10	1

夾具

單擊放大

夾緊規格	A mm	B mm	C mm
用於2Pod	57.2	47.7	38.2
用於3Pod	76.3	66.8	57.3
用於4Pod	95.4	85.9	76.4
用於5Pod	114.5	105.0	95.5
用於6Pod	133.6	124.1	114.6
用於7Pod	152.7	143.2	133.7
用於8Pod	171.8	162.3	152.8

電纜·空氣管道用管道

300V額定電纜

UL STYLE No.	2464
額定溫度°C	80
額定電壓V	300
工作溫度範圍°C	-10～80

導體	鍍錫軟銅絞線
絕緣體	特殊彈性體
屏蔽	鍍錫軟銅線編織
護套	耐油性PVC (黑色)

屏蔽有無	最小彎曲半徑
無屏蔽	電纜外徑的6倍以上
有屏蔽	電纜外徑的8倍以上

導體			心徑mm	對數	無屏蔽					有屏蔽					容許電流^註) A (30°C)
SQ mm²	AWG 尺寸	配置	心徑mm	對數	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×6倍	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×8倍	容許電流^註) A (30°C)
0.1	28	49/0.05	0.74	1	S1	3.3	13	0.013	20	S32	3.8	21	0.021	31	2.4
				2	S2	4.4	20	0.020	27	S33	4.8	30	0.030	39	1.8
				3	S3	4.7	23	0.023	29	S34	5.1	34	0.034	41	1.6
				4	S4	5.0	27	0.027	30	S35	5.4	38	0.038	44	1.4
				5	S5	5.3	32	0.032	32	S36	5.7	43	0.043	46	1.3
				6	S6	5.6	36	0.036	34	S37	6.0	48	0.048	48	1.2
				7	S7	5.6	39	0.039	34	S38	6.0	50	0.050	48	1.2
				8	S8	6.0	43	0.043	36	S39	6.4	56	0.056	52	1.1
				10	S9	6.6	52	0.052	40	S40	7.0	66	0.066	56	1.0
0.2	25	102/0.05	0.93	1	S10	3.7	17	0.017	23	S41	4.2	25	0.025	34	3.8
				2	S11	5.0	27	0.027	30	S42	5.4	37	0.037	44	3.0
				3	S12	5.3	34	0.034	32	S43	5.7	45	0.045	46	2.6
				4	S13	5.7	39	0.039	35	S44	6.3	51	0.051	51	2.3
				5	S14	6.1	47	0.047	37	S45	6.5	60	0.060	52	2.1
				6	S15	6.6	54	0.054	40	S46	7.1	69	0.069	57	2.0
				7	S16	6.6	58	0.058	40	S47	7.1	73	0.073	57	1.9
				8	S17	7.1	65	0.065	43	S48	7.6	80	0.080	61	1.8
				10	S18	7.8	80	0.080	47	S49	8.2	97	0.097	66	1.7
0.3	23	108/0.06	1.09	1	S19	4.0	20	0.020	24	S50	4.4	28	0.028	36	5.2
				2	S20	5.5	36	0.036	33	S51	5.9	44	0.044	48	4.0
				3	S21	5.9	42	0.042	36	S52	6.4	54	0.054	52	3.5
				4	S22	6.3	51	0.051	38	S53	6.7	64	0.064	54	3.2
				5	S23	6.9	61	0.061	42	S54	7.3	76	0.076	59	2.9
				6	S24	7.4	72	0.072	45	S55	7.8	87	0.087	63	2.7
				7	S25	7.4	78	0.078	45	S56	7.8	94	0.094	63	2.5
				8	S26	8.0	88	0.088	48	S57	8.4	105	0.105	68	2.4
				10	S27	8.8	110	0.110	53	S58	9.2	130	0.130	74	2.3
0.5	21	177/0.06	1.36	1	S28	4.6	26	0.026	28	S59	5.0	37	0.037	30	7.7
				2	S29	6.4	51	0.051	39	S60	6.8	67	0.067	41	5.8
				3	S30	6.9	64	0.064	42	S61	7.3	82	0.082	44	4.9
				4	S31	7.5	75	0.075	45	S62	7.9	94	0.094	48	4.7

註)允許電流是參考值，而不是保證值。

剖視圖 (示例)

無屏蔽

有屏蔽

絕緣體識別

對數	絕緣色
	第一類心線	第二類心線
	第一類心線	第二類心線
1	藍色	白色
2	黃色	紫色
3	綠色	黑色
4	紅色	灰燼
5	紫色	橙子

對數	絕緣色
	第一類心線	第二類心線
	第一類心線	第二類心線
6	藍色	茶
7	黃色	黑色
8	綠色	灰燼
9	紅色	橙子
10	紫色	白色

600V額定電纜

UL STYLE No.	2586
額定溫度°C	105
額定電壓V	600
工作溫度範圍°C	-10～105

導體	鍍錫軟銅絞線
絕緣體	特殊彈性體
屏蔽	鍍錫軟銅線編織
護套	耐油性PVC (黑色)

屏蔽有無	最小彎曲半徑
無屏蔽	電纜外徑的6倍以上
有屏蔽	電纜外徑的8倍以上

導體			心徑mm	芯線數	無屏蔽					有屏蔽					容許電流^註) A (30°C)
SQ mm²	AWG 尺寸	配置	心徑mm	芯線數	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×6倍	No.	外徑 mm	約質量 kg/km	約質量 kg/m	最小彎曲R 外徑×8倍	容許電流^註) A (30°C)
0.5	21	100/0.08	1.52	2	P1	5.3	34	0.034	32	P35	5.7	45	0.045	46	9.2
				3	P2	5.5	41	0.041	33	P36	5.9	53	0.053	48	8.0
				4	P3	5.9	49	0.049	36	P37	6.3	61	0.061	51	7.2
				5	P4	6.3	58	0.058	38	P38	6.7	72	0.072	54	6.7
				6	P5	6.8	66	0.066	41	P39	7.2	83	0.083	58	6.2
				8	P6	8.0	90	0.090	48	P40	8.4	110	0.110	68	5.6
				10	P7	8.9	110	0.110	54	-					5.1
0.75	19	150/0.08	1.73	2	P8	5.7	41	0.041	35	P41	6.1	53	0.053	49	12.0
				3	P9	5.9	51	0.051	36	P42	6.3	62	0.062	51	10.5
				4	P10	6.4	63	0.063	39	P43	6.8	75	0.075	55	9.4
				6	P11	7.4	87	0.087	45	P44	7.8	105	0.105	63	8.1
				8	P12	8.8	120	0.120	53	P45	9.3	145	0.145	75	7.3
				10	P13	9.7	145	0.145	59	-					6.7
1.25	17	7/36/0.08	2.2	2	P14	6.6	58	0.058	40	P46	7.0	72	0.072	56	17.3
				3	P15	7.0	75	0.075	42	P47	7.4	89	0.089	60	15.1
				4	P16	7.5	92	0.092	45	P48	7.9	110	0.110	64	13.5
				6	P17	8.8	130	0.130	53	P49	9.3	155	0.155	75	11.7
2	15	7/57/0.08	2.6	2	P20	7.4	79	0.079	45	P51	7.8	94	0.094	63	23.6
				3	P21	7.8	105	0.105	47	P52	8.2	120	0.120	66	20.6
				4	P22	8.5	130	0.130	51	P53	9.0	155	0.155	72	18.4
				6	P23	10.0	185	0.185	60	-					15.9
3.5	12	7/64/0.1	3.4	2	P26	9.3	125	0.125	56	P56	9.8	155	0.155	79	35.5
3.5	12	7/64/0.1	3.4	3	P27	9.8	165	0.165	59	-					30.9

註)允許電流是參考值，而不是保證值。

剖視圖 (示例)

無屏蔽

有屏蔽

絕緣體識別

心線編號	絕緣色
1	黑色
2	白色
3	紅色
4	綠色
5	黃色
6	茶
7	藍色
8	灰燼
9	橙子
10	紫色

空氣管道

No.	規格			配置
No.	外徑mm	內徑mm	最高工作壓力MPa	材質	顏色
T1	4.0	2.5	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
T2	6.0	4.0	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
T3	8.0	5.0	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
T4	10.0	6.5	0.8 (20℃)	聚氨酯	黑色、黃色、藍色、綠色、透明、白色
