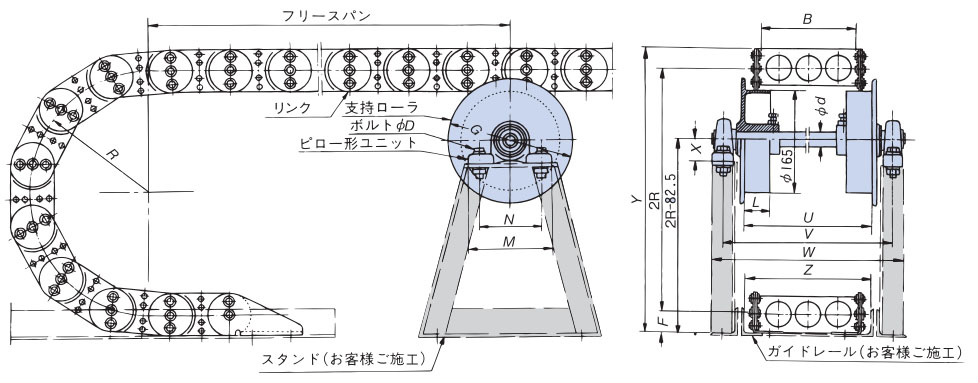

電纜保護鏈條配件支撐滾輪主要規格^規格​

尺寸	最小 支撐架尺寸 B mm	最低限度 彎曲半徑 R mm	d mm	G mm	M mm	N mm	U mm	V mm	W mm	L mm	F mm	X mm	Y mm	Z mm	螺栓直徑 D mm
TK070	80	125	25	205	140	105	B+45	B+115	B+153	45	25	36.5	2R+50	B+40	M12
TKS070	100
TK095	80										35		2R+70
TKS095	100
TK130	100	200		285			B+55	B+125	B+163		48		2R+96	B+50
TK180	125	250									70		2R+140
TKH250	350	350	40	365	184	137	B+75	B+176	B+230	55	110	49.2	2R+220	B+70	M16

註
1. 訂購支撐滾輪時，請務必指定電纜保護鏈條類型、彎曲半徑和支撐寬度（框架寬度）。
2.我們也備有TK070和TKS070的R75和R90支撐滾輪設計。
3. 支架會根據安裝條件而有所不同，因此如果您指定合適的尺寸，我們可以為您生產。
4. 支撐滾輪的法蘭內寬（U尺寸）應與動端的往復運動方向平行。
5. 所有支撐滾輪均為按訂單生產品。
6. 如果支架附有 L 形C型夾，請務必說明。
7. 不鏽鋼規格屬於特殊訂單，請與我們聯絡。
8. 當活動端支架安裝在內圓週上時，請確保它不會與支撐滾輪接觸。

型號列表

TK型用

型號	適用電纜保護鏈條載體	建議售價	交貨期
TK070-SPR	TK070R*	請咨詢	請咨詢
TK095-SPR	TK095R*	請咨詢	請咨詢
TK130-SPR	TK130R*	請咨詢	請咨詢
TK180-SPR	TK180R*	請咨詢	請咨詢

TKS型用

型號	適用電纜保護鏈條載體	建議售價	交貨期
TKS070-SPR	TKS070R*	請咨詢	請咨詢
TKS095-SPR	TKS095R*	請咨詢	請咨詢

TKH型用

型號	適用電纜保護鏈條載體	建議售價	交貨期
TKH250-SPR	TKH250*	請咨詢	請咨詢
